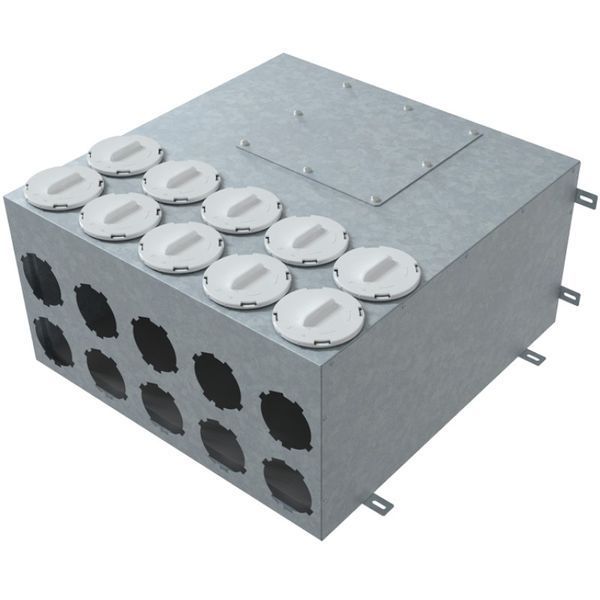

Коллектор FlexiVent 1002160/90х10 / DN90

Коллектор FlexiVent 1002160/90х10 / DN90

Відгуки: 0
Бренд: VENTS
Номер: 0688288853
ЦЕНА:c НДС
4 382ГРН
($ 106 | 97 €)
Есть в наличии
  • 1
Описание

Коллектор FlexiVent 1002160/90х10 / DN90 предназначен для настенного, напольного или потолочного монтажа в приточных или вытяжных системах вентиляции жилых помещений для распределения воздуха от вентиляционной установки или вентилятора по каналам Ø 90 мм х 10шт. Воздуховоды Флексивент подключаются к коллектору при помощи фланцев FlexiVent 0290 (в комплект не входят). Незадействованные отверстия необходимо закрыть заглушками FlexiVent 030990. Коллектор изготовлен из стали с алюмоцинковым покрытием с внутренней шумоизоляцией. Фланец магистрального воздуховода укомплектован резиновым уплотнителем.

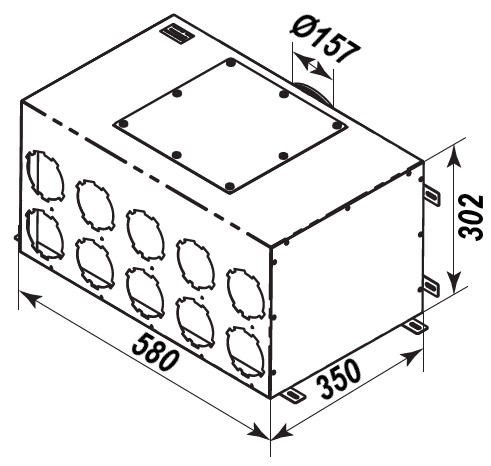

Габаритные размеры коллектора FlexiVent 1002160/90х10 / DN90

Габаритные размеры FlexiVent 1002160/90х10

Потери давления и расхода воздуха коллектора Флексивент 1002160/90х10

Расход, м3/чКол. подкл. каналовПриток потери, ПаВытяжка потери, Па
4510,20,1
9020,80,7
13531,81,6
18043,12,7
22354,33,9
27065,54,9
31577,16,2
36088,57,4
40599,58,2
4501010,38,9

Подготовка к монтажу

Подготовка к монтажу коллектора

Если в конструкции коллектора предусмотрена возможность изменения расположения патрубка, выполните следующее:

1) Открутите винты на сервисной панели и патрубке, затем отсоедините их от коллектора.
2) Поменяйте местами патрубок и сервисную панель и закрепите их с помощью винтов на корпусе коллектора.

Переустановите заглушки (поставляются в комплекте) в зависимости от способа монтажа коллектора:

3) Снимите заглушки с поверхности, к которой будут подсоединены фланцы. Установите снятые заглушки на поверхность, которая не будет задействована для подключения фланцев.

Установка коллектора на монтажную поверхность

Коллектор предназначен для настенного, напольного и потолочного монтажа. Закрепите коллектор на монтажной поверхности с помощью болтов или резьбовых шпилек (не входят в комплект поставки). При подборе крепежа необходимо учитывать материал монтажной поверхности и вес изделия.

Монтаж металлического коллектора

Пример монтажа коллектора FlexiVent

Пример монтажа коллектора FlexiVent

Коллектор FlexiVent 1002160/90х10 / DN90 производится в Украине на заводе ВЕНТС (VENTS) крупнейшим производителем и экспортером вентиляционного оборудования. Качество воздуховодов и вентиляторов и комплектующих соответствует европейским и международным стандартам и требованиям по энергоэффективности, надежности и безопасности, что подтверждается соответствующими сертификатами.
