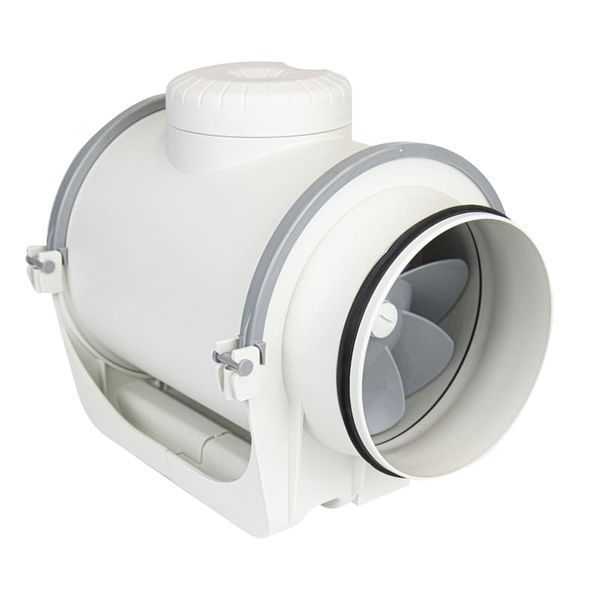

Вентилятор Soler&Palau TD EVO-150 применяется в системах приточно-вытяжной вентиляции и отличается тишиной благодаря инновационной технологии "сайлент-блоков", которая эффективно уменьшает уровень шума на широком диапазоне частот. Этот вентилятор идеально подходит для помещений, где важно соблюдать низкий уровень шума, таких как больницы, музеи, библиотеки, рестораны, кафе и другие подобные места. Встроенная защита от перегрева с ручным перезапуском и использование подшипников качения в двигателе гарантируют долгий срок службы устройства. Благодаря разборной конструкции хомутов и заранее закреплённому кронштейну монтаж этого вентилятора становится легким и удобным. Кроме того, вентилятор оснащен клеммной коробкой, что упрощает процесс его подключения к сети.
Габаритные размеры вентилятора Soler&Palau TD EVO-150:
Конструкция

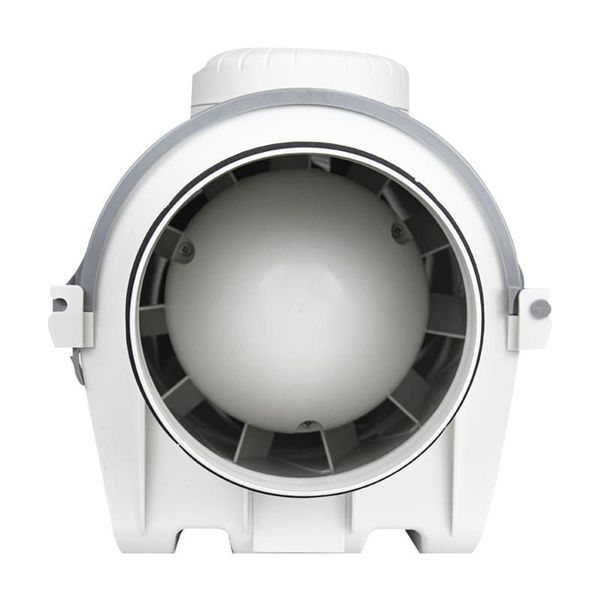

Модель TD EVO-150 имеет резиновые "сайлент-блоки" для крепления электродвигателя к корпусу вентилятора. Эти блоки эффективно амортизируют вибрации, что предотвращает их передачу на корпус вентилятора. Корпус вентилятора изготовлен из прочного высококачественного пластика.

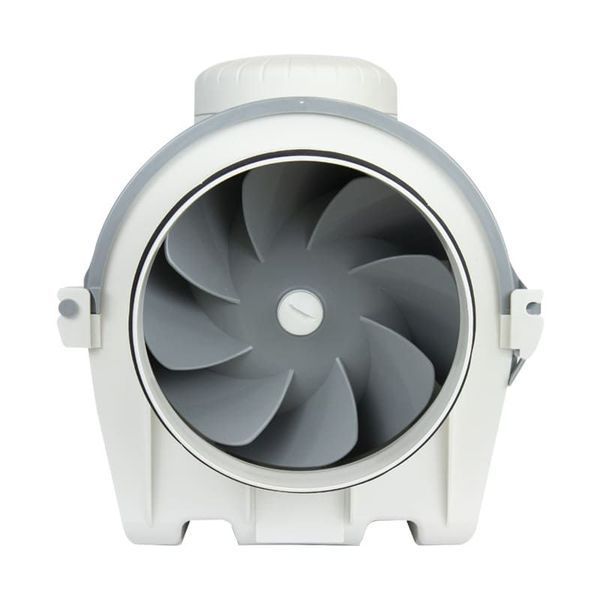

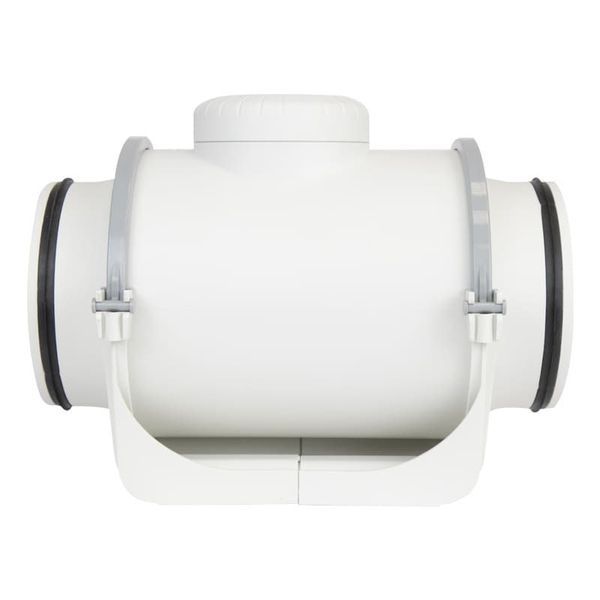

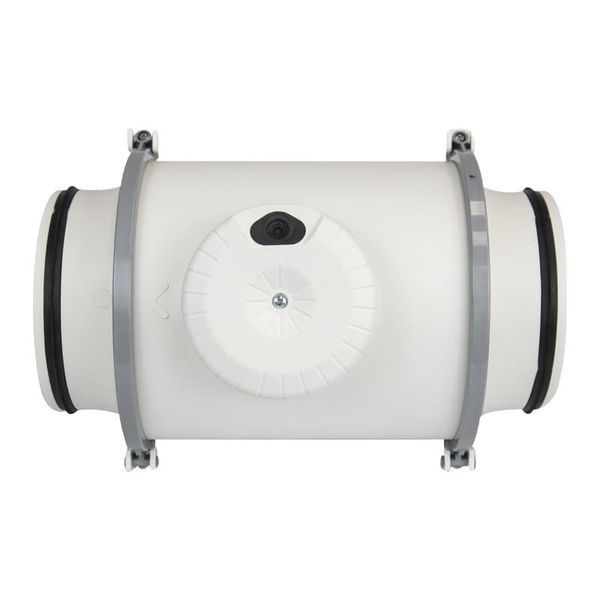

Конструктивно вентилятор состоит из двух компонентов: монтажный кронштейн и прикрепленный к нему корпус вентилятора. А применение резиновых уплотнителей на соединительных трубах вентилятора исключает передачу вибраций от вентилятора к воздуховодам. Корпус вентилятора имеет внешнюю герметичную клеммную коробку для подключения электропитания. Крыльчатка имеет специальную конструкцию с диагональными лопатками, что позволяет улучшить производительность и уменьшить уровень шума.
Двигатель
Модель оборудована однофазным трёхскоростным высокоэффективным двигателем на подшипниках качения, которые гарантируют долгую и надёжную работу. Двигатель также имеет встроенную защиту от перегрева с ручным перезапуском, которая обеспечивает бесперебойную работу вентилятора. Класс защиты двигателя - IP 44, класс изоляции - F.
Аэродинамические характеристики вентилятора Soler&Palau TD EVO-150:
- qsf - статическое давление в Па;
- qv - расход воздуха в м³/ч;
- P - потребляемая мощность в Вт;
- SFP - удельная мощность вентилятора в Вт/м³/с (синие кривые);
- HS - высокая скорость;
- MS - средняя скорость;
- LS - низкая скорость.
Монтаж
Хомуты, имеющие коническую форму, обеспечивают улучшенную герметичность прилегания вентилятора и монтажного кронштейна. Благодаря разборной конструкции этих хомутов, их можно устанавливать с любой стороны кронштейна для удобства монтажа. Изменение направления потока воздуха осуществляется просто путем переворачивания центральной части вентилятора, без необходимости демонтажа воздуховодов и кронштейна. Положение клеммной коробки меняется в результате вращения вентилятора вокруг его оси.
Управление
Регулировка скоростей осуществляется с помощью переключения фазы между разъемами "LA" (высокая), "LB" (средняя), "LC" (низкая) скорость вращения вентилятора, или же при помощи регулятора скорости. Также имеется возможность регулировки скорости напряжением.
Схема подключения канального вентилятора Soler&Palau TD EVO-150:
L — фаза; N — ноль; LA — клемма максимальной скорости; LB — клемма средней скорости; LC — клемма минимальной скорости; COM 3, INT 4P - трёхскоростные пульты управления.
Технические характеристики вентилятора Soler&Palau TD EVO-150:
| Модель | TD EVO-100 | TD EVO-125 | TD EVO-150 | TD EVO-160 | |||||||||
| Скорость | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | |
| Размер патрубка, мм | 100 | 125 | 150 | 160 | |||||||||
| Потреб. мощность, Вт | 12 | 13 | 16 | 19 | 21 | 29 | 33 | 38 | 45 | 33 | 37 | 45 | |
| Потреб. ток, А | 0.10 | 0.10 | 0.10 | 0.10 | 0.10 | 0.10 | 0.10 | 0.20 | 0.20 | 0.10 | 0.20 | 0.20 | |
| Макс. произв., м³/ч | 150 | 170 | 210 | 210 | 240 | 310 | 430 | 490 | 560 | 440 | 500 | 560 | |
| Частота вращения, мин⁻¹ | 1960 | 2170 | 2450 | 1600 | 1810 | 2320 | 2110 | 2350 | 2610 | 2090 | 2330 | 2600 | |
| Уровень звук. давл. на расст. 3 м, дБ(А) | На входе | 25 | 28 | 32 | 27 | 29 | 36 | 39 | 42 | 44 | 38 | 41 | 44 |
| К окружению | 13 | 16 | 19 | 17 | 19 | 26 | 26 | 29 | 32 | 26 | 29 | 32 | |
| На выходе | 25 | 28 | 31 | 28 | 31 | 37 | 39 | 42 | 45 | 39 | 42 | 45 | |
| Диапазон рабочей температуры, °С | -20...+60 | -20...+60 | -20...+60 | -20...+60 | |||||||||
| Защита | IP 44 | IP 44 | IP 44 | IP 44 | |||||||||
Вентиляторы Soler&Palau TD EVO-150 производятся в Испании на заводе Soler&Palau крупнейшим производителем и экспортером вентиляционного оборудования. Качество вентиляторов соответствует европейским и международным стандартам и требованиям по энергоэффективности, надежности и безопасности, что подтверждается соответствующими сертификатами.
