Габаритные размеры канального вентилятора Rosenberg EKAD 225-4 K:
_khae(d)nr.png)
|
Тип:
|
В
|
Н
|
L
|
Н1
|
|
Размер:
|
500
|
250
|
530
|
320
|
Применение

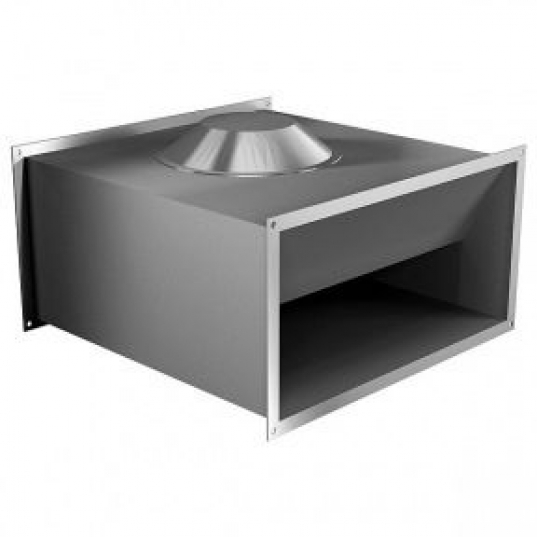

Канальный вентилятор Rosenberg EKAD 225-4 K производят для использования в приточных и вытяжных прямоугольных системах вентиляции и кондиционирования, помещений разнообразного направления. Подойдёт как для промышленных, так и для жилых зданий коллективного использования. Данная модель вентилятора отвечает заданным стандартам качества, гарантирует долговечную и бесперебойную работу.
Модель гарантирует мощный поток воздушного воздуха с повышенными показателями давления, при высоком уровне КПД и низких растратах электроэнергии. Для вентилятора ООО характерен G 2,5 по DIN/ISO 1940 динамический и статический стандарт.
Конструкция
Вентилятор комплектуется в прочный и удароустойчивый корпус из листа оцинкованной стали. В наличие имеется откидная крышка, к которой подсоединено рабочее колесо и мотор. Такая удобная конструкция позволяет производить доступ к механизму и осуществлять демонтаж/ремонт, без каких-либо сложностей. Это также помогает и при установке вентилятора в прямоугольных каналах.
Рабочее колесо производят из алюминия. Материал корпуса защищает конструкцию от коррозийных повреждений и тем самым продлевает срок.
Для увеличения шумоподавления используется особая изоляция. Стандарты:
|
fm [Hz]
|
125
|
250
|
500
|
1К
|
2К
|
4К
|
8К
|
|
LWArel при V = 0,5 * Vмакс
|
|
Сторона выхода 4-полюсный
|
-16
|
-14
|
-8
|
-5
|
-6
|
-8
|
-17
|
|
Сторона входа 4-полюсный
|
-13
|
-15
|
-6
|
-5
|
-7
|
-9
|
-18
|
|
На корпусе 4-полюсный
|
-5
|
-7
|
-9
|
-7
|
-12
|
-17
|
-24
|
|
Сторона выхода 6-полюсный
|
-22
|
-13
|
-7
|
-6
|
-5
|
-7
|
-15
|
|
Сторона входа 6-полюсный
|
-17
|
-15
|
-7
|
-6
|
-6
|
-7
|
-14
|
|
На корпусе 6-полюсный
|
-10
|
-9
|
-4
|
-7
|
-9
|
-14
|
-21
|
Корпус имеет строгий, эргономичный и тонко подобранный дизайн, который позволяет ему идеально вписаться в дизайн помещений, даже с неудобной планировкой. Используется в помещениях с ограниченной площадью.
Двигатель
Модель вентилятора работает на приводном двигателе с внешним ротором. Это в значительной мере продлевает срок службы и улучшает производительность, которая отвечает за общий выброс и очистку воздуха.
В вентиляторе используется защита от перепадов напряжения с автоматическим перезапуском, а также изоляция, защищающая от влажного воздуха и конденсата. Также имеется изоляция от влажности морской воды.
Регулировка скорости
Точность работы регулируется с помощью плавного тиристора или трансформатора в 5 ступеней переключения. Это позволит подстроить производительность под номинальные стандарты вентиляционной системы помещения.
Монтаж
Канальный вентилятор можно монтировать в любом удобном для вас положении, исходя из спецификации помещения. Присоединение к стене проходит с помощью крепёжных кронштейнов. Подача питания на вентилятор подаётся на наружную клеммную коробку.
Подключение к электросети и общей системе вентиляции стоит производить исходя из стандартов инструкции.
Чтобы у вас не возникло проблем с установкой, прежде чем сделать покупку проконсультируйтесь с профессионалами «ОВК Комплект», которые подберут необходимую модель исходя из особенностей планировки помещения и ваших личных пожеланий.
