Аккумуляторная система Deye AI-W5.1-12P3-EU ESS (LiFePO4 51.2V 300AH 15.36KW) — высокопроизводительная литий-железо-фосфатная (LiFePO4) аккумуляторная система, предназначенная для эксплуатации в коммерческих и жилых помещениях. Ресурс батареи составляет свыше 6000 циклов заряда-разряда. Встроенная система BMS обеспечивает многоуровневую защиту от перегрузок, коротких замыканий и перегрева, гарантируя безопасность использования. Сенсорный дисплей позволяет контролировать уровень заряда и состояние батареи. Кроме того, имеется возможность удалённого управления через смартфон. Стоит отметить что AI-W5.1-12P3-EU ESS поддерживает масштабирование до 36 аккумуляторных блоков при параллельном подключении, обеспечивая максимальную мощность до 184 кВт*ч (5.12 кВт*ч в одном блоке). А время переключения между городской сетью и аккумуляторами составляет всего 4 мс!
Габаритные размеры батареи Deye AI-W5.1-12P3-EU ESS LiFePO4
Конструкция
Аккумуляторная система Deye AI-W5.1-12P3-EU ESS состоит из следующих элементов:
1. Гибридный трёхфазный инвертор Deye ESS AI-W5.1-12P3-EU. Предназначен для того, чтобы сделать использование солнечной энергии в домах и небольших офисах максимально эффективным. Обладает мощностью 12 кВт. Он имеет удобный интерфейс, делает управление системой простым и понятным, а его прочная конструкция обеспечивает долгую и надежную работу.
2. Блок распределения питания AI-W5.1-PDU3. Обеспечивает надежную и эффективную передачу энергии между инвертором и аккумуляторами. Этот интерфейс – важная часть системы, которая объединяет все компоненты системы. Благодаря ему, энергия течет бесперебойно, а информация о состоянии системы отображается в режиме реального времени.
3. Аккумулятор AI-W5.1. В комплекте системы идёт 3 таких аккумулятора, ёмкостью по 5.12 кВт*ч каждый (вместе 15.36 кВт*ч). Устанавливаются они друг на друга.
4. Напольная основа AI-W5.1. Она изготовлена из прочных материалов, обеспечивая надёжную стойкость всей конструкции.
Конструкция инвертора системы Deye AI-W5.1-12P3-EU ESS LiFePO4
1 - Индикаторы инвертора; 2 - Жидкокристаллический дисплей; 3 - Функциональные кнопки; 4 - Кнопка включения/выключения; 5 - Переключатель постоянного тока; 6 - Интерфейс Wi-Fi; 7 - Входные разъёмы аккумулятора; 8 - Фотоэлектрический вход с двумя MPPT; 9 - Функциональный порт; 10 - Параллельный порт; 11 - Порт RS485; 12 - Порт ModeBus; 13 - Порт BMS; 14 - Порт сети; 15 - Порт нагрузки; 16 - Порт генератора.
Главные особенности и преимущества
Deye AI-W5.1-12P3-EU ESS имеет ряд особенностей и преимуществ:
- Время переключения. Переключение между питанием городской сети и аккумуляторами составляет всего лишь 4 миллисекунды!
- ЖК-дисплей. Система оборудована удобным сенсорным жидкокристаллическим дисплеем, который позволяет контролировать работу системы и управлять ею.
- Безопасноcть. В основе системы лежит литий-железо-фосфатная батарея (LFP), которая не содержит кобальта. Данный тип батарей известен своей безопасностью, долговечностью, высокой эффективностью и мощностью. А умная BMS-система обеспечивает комплексную защиту.
- Надёжность в любых условиях. Система выдерживает высокие нагрузки и работает в широком диапазоне температур (от -20°C до 55°C) благодаря естественному охлаждению и защите IP65.
- Гибкость и масштабируемость. Модульная конструкция позволяет легко увеличивать емкость системы. Подключайте до 36 модулей параллельно и повысьте мощность до 184 кВт*ч!
- Удобство использования. Модули батареи подключаются автоматически, а обслуживание не требует особых усилий. Вы можете контролировать систему и управлять ею удаленно через смартфон.
- Экологичность. В системе используются экологически чистые материалы, а модули не содержат токсичных веществ и не загрязняют окружающую среду.

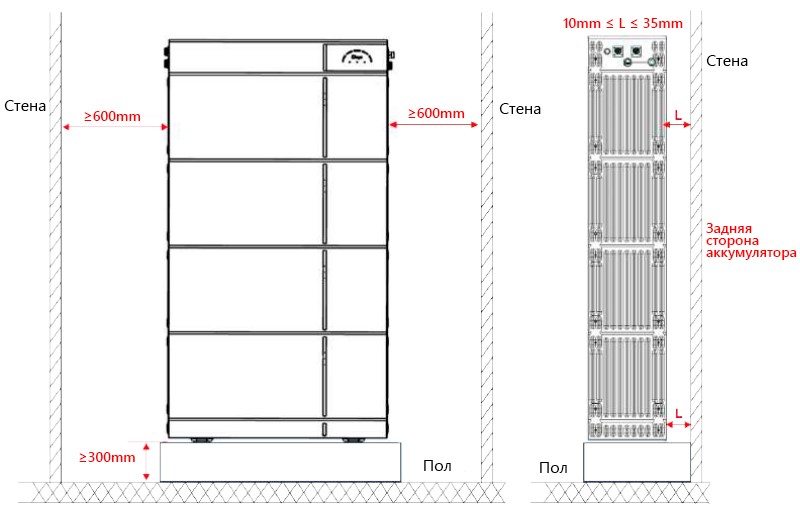

Схема монтажа батареи Deye AI-W5.1-12P3-EU ESS
BMS защита
Система управления батареями (BMS) – это своего рода "мозг" для аккумуляторов LiFePO4, который контролирует их работу. BMS выполняет ряд важных функций, среди которых:
- Контроль заряда и разряда: регулирует подачу и потребление энергии, предотвращая чрезмерный заряд или разряд батареи.
- Мониторинг температуры: отслеживает температуру аккумулятора, предотвращая перегрев и обеспечивая оптимальные условия работы.
- Отслеживание напряжения и тока: постоянно следит за напряжением и током, гарантируя стабильную и безопасную работу батареи.
- Предотвращение глубокого разряда и короткого замыкания: система защищает аккумулятор от критических ситуаций, которые могут привести к повреждению или выходу из строя.
- Защита от перегрузки и перезарядки: BMS не допускает превышения допустимых значений тока и напряжения, защищая аккумулятор от перегрузки.
BMS использует специальные алгоритмы для балансировки ячеек, обеспечивая равномерное распределение заряда между каждой из них. Это продлевает срок службы батареи и поддерживает её оптимальную производительность. Более того, благодаря данной системе аккумулятор может подключаться к компьютеру или монитору, предоставляя пользователю доступ к информации о состоянии батареи в режиме реального времени. Это позволяет оперативно выявлять и реагировать на любые ошибки в работе.
Технические характеристики батареи Deye AI-W5.1-12P3-EU ESS LiFePO4:
| Модель |
Deye AI-W5.1-12P3-EU ESS (LiFePO4 51.2V 300AH 15.36KW) |
| Технические характеристики инвертора |
| Макс. входная мощность фотоэлектрической системы, Вт |
15600 |
| Номинальное входное напряжение фотоэлектрической системы, В |
550 (160 ~ 800) |
| Пусковое напряжение постоянного тока, В |
160 |
| Диапазон напряжения MMPT, В |
200 - 650 |
| Диапазон постоянного напряжения при полной нагрузке, В |
350 ~ 650 |
| Макс. входной ток фотоэлектрической системы, A |
26 + 13 |
| Ток короткого замыкания PV, А |
34 + 17 |
| Количество трекеров MPPT |
2 |
| Пиковая мощность (вне сети) |
2 раза от номинальной мощности, 10 с |
| Размеры (ШxВxГ), мм |
720x440x225 |
| Вес, кг |
38 |
| Связь с BMS |
CAN2.0 |
| Макс. эффективность, % |
97.60 |
| Технические характеристики системы |
| Номинальное напряжение батареи, В |
51.2 |
| Номинальная энергия батарейного модуля, кВт*ч |
5.12 |
| Номинальная ёмкость батарейного модуля, A*ч |
100 |
| Номинальная энергия системы, кВт*ч |
15.36 |
| Номинальная ёмкость системы, A*ч |
300 |
| Диапазон рабочего напряжения, В |
43.2 - 57.6 |
| Рекомендуемый ток заряда/разряда, А |
100 |
| Макс. ток заряда/разряда, А |
180 |
| Пиковый ток заряда/разряда, А |
270 |
| Рекомендуемая глубина разряда, % |
90 |
| Цикл жизни |
≥ 6000 циклов |
| Диапазон рабочей температуры при заряде |
0 °C ~ +55 °C |
| Диапазон рабочей температуры при разряде |
-20 °C ~ +55 °C |
| Диапазон температуры сохранения |
-20 °C ~ +35 °C |
| Тип монтажа |
Напольный |
| Вес (с инвертором), кг |
215 |
| Размер (c инвертором, ШxВxГ), мм |
720x1490x255 |
| Порты связи |
CAN2.0, RS485 |
| Сертификация системы |
IEC62619, IEC60730, CE, VDE2510-50, CEI 0-21 |
| Степень защиты cистемы |
IP 65 |

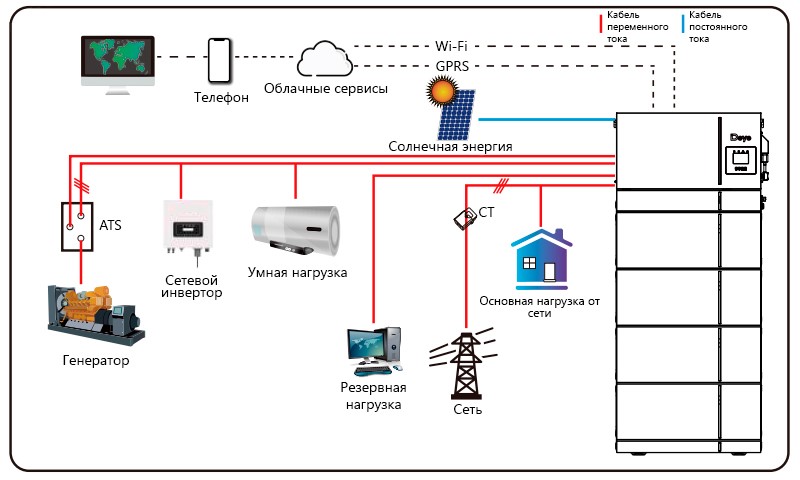

Схема подключения LiFePO4 батареи Deye AI-W5.1-12P3-EU ESS
Аккумуляторные системы Deye AI-W5.1-12P3-EU ESS (LiFePO4 51.2V 300AH 15.36KW) производятся в Китае крупнейшим производителем и экспортером источников бесперебойного питания. Качество систем соответствует европейским и международным стандартам и требованиям по энергоэффективности, надежности и безопасности, что подтверждается соответствующими сертификатами.
