Электродвигатель - принцип работы, устройство, классификация.

Интернет-магазин инженерного оборудования «ОВК Комплект» предлагает своим посетителям ознакомиться с принципом работы, устройством и классификацией электродвигателей, а в последствии купить электродвигатель по самой разумной цене в Украине! Эти устройства незаменимая основа для функционирования большей части техники как бытового, так и промышленного применения. Поэтому в современном обществе их область применения не имеет границ. А актуальность такой покупки может возникнуть в любое время года.

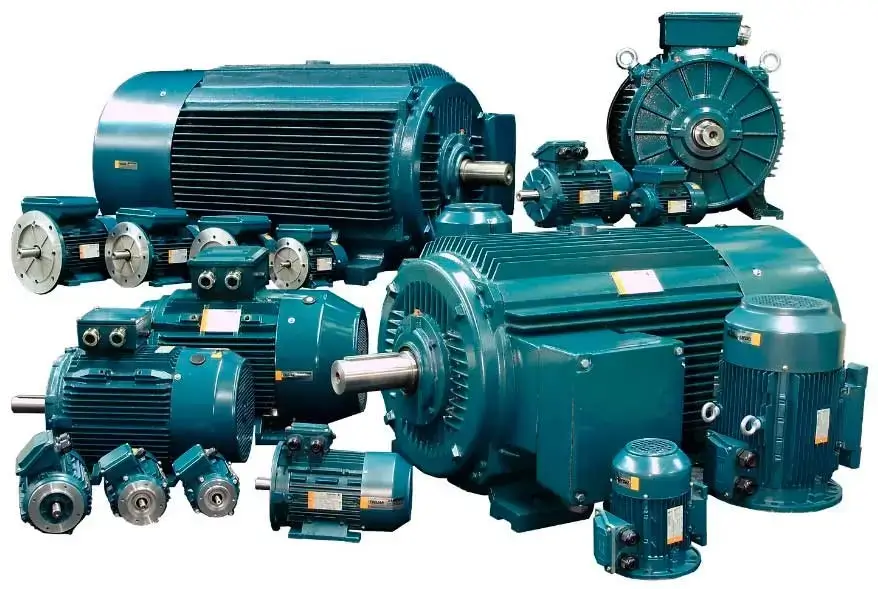

Электродвигатели

На сегодняшний день, практически в любом механическом приспособлении используется сочетание кинетической и потенциальной энергии - механическая энергия, которая является источником движущей силы, отвечающей за работу всей системы. С открытием электричества механическую энергию стало возможно преобразовывать из электрической, путем применения электромеханической машины - электродвигателя.

Принцип работы электродвигателя

Функционирует электрический двигатель из принципа электромагнитной индукции - физический процесс генерации электрического тока в замкнутом контуре при условии изменения магнитного потока, перемещающегося сквозь него. Первый электродвигатель по такому принципу был создан в 1821 году ученым из Британии Майклом Фарадеем и представлял собой не закрепленный стальной провод, который был погружен в чан с ртутью, где в середине был установлен вечный магнит. Под влиянием электрического воздействия на провод, последний образовывал вокруг себя циклическое магнитное поле, что заставляло его кружить вокруг магнита.

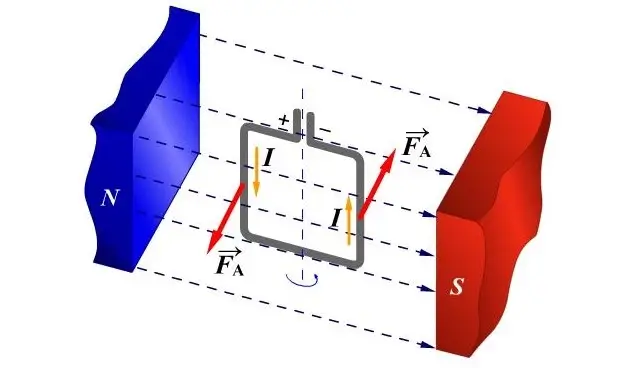

Принцип работы электродвигателя

В дальнейшем принцип действия электродвигателя (электромагнетизма) до ума довел русский ученый Б. С. Якоби. Он первый в 1834 году смог изобрести техническое приспособление, которое было в состоянии создавать круговое вращение, что порождало собой привидение в движение механические устройства. Развивая эту идею, Якоби достиг роста мощности своего первого прототипа электродвигателя с 15 Вт до 550 Вт. В 1839 году электрический двигатель этого гения был в состоянии развить 1 лошадиную силу, что позволяло перемещать лодку с весом около тонны по реке против течения.

Устройство электродвигателя

В основе конструкции любого электродвигателя лежит наличие двух самых важных элементов - неподвижная часть “статор” (“индуктор” для двигателей постоянного напряжения) и подвижная часть “ротор” (“якорь” для машин постоянного напряжения). Под воздействием электрического тока на обмотки статора, генерируется вращающееся электромагнитное поле, под влиянием которого на обмотку ротора и вызывая тем самым ток индукции, заставляет его вращаться в определенном направлении. Этот процесс объясняется законом Ампера: на проводник под напряжением, внедренный в зону электромагнитного поля, действует электродвижущая сила (ЭДС). Электродвигатели отличаются по параметру частоты вращения ротора (якоря), который зависит от числа пар магнитных полюсов и частоты напряжения питания сети.

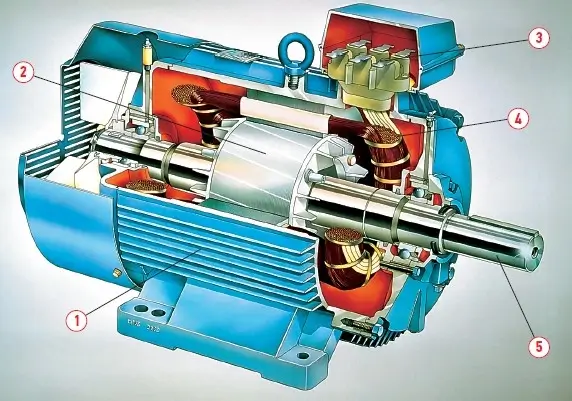

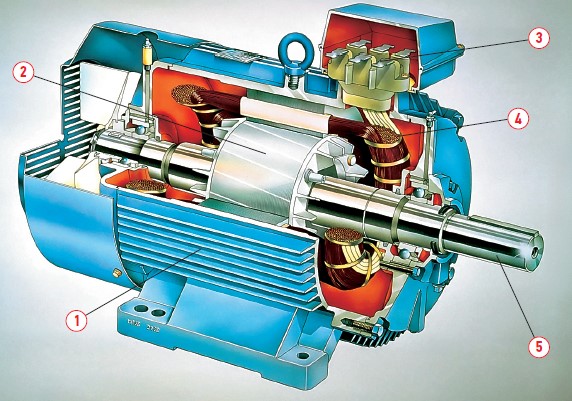

Устройство электродвигателя

1. КОРПУС

2. РОТОР

3. КЛЕММНАЯ КОРОБКА

4. СТАТОР

5. ВАЛ

Типы электродвигателей

Современные виды электродвигателей имеют широкую классификацию по разным конструктивным и функциональным признакам. Прежде всего, их принято делить по принципу возникновения вращающего момента на:

  • Электродвигатель гистерезисный - в процессе перемагничивания ротора возникает свойство физической системы, гистерез, который собственно и создает вращающий момент. Электрооборудование данного типа очень редко находят применение в промышленной сфере.
  • Электромагнитный электродвигатель - самый распространенный тип, применяемый практически во всех бытовых и промышленных областях.

Данная группа в свою очередь делиться по характеру потребления питания на:

  • Эл двигатель постоянного тока - питается от сети с постоянным напряжением. Такой вид устройства может быть выполнен так же в разных вариантах: с отсутствием щеточно-коллекторного узла или с его наличием. В последнем предусмотрена градация по типу возбуждения на: двигатели с независимым возбуждением и самовозбуждением, которые тоже могут разнится по характеру обмотки и быть исполнены в таких формах: параллельно, последовательно, смешано.
  • Электрический двигатель переменного тока - питание осуществляется от сети с переменным типом напряжения.

Такой вид электромагнитных преобразователей классифицируются по принципу работы на:

  • Синхронный электродвигатель - суть заключается в синхронном вращении ротора с электромагнитным полем статора при одинаковой частоте. Такие приспособления отличаются особо высокой мощностью достигающей сотни киловатт и более того.
  • Асинхронный двигатель переменного тока - функционирует на основе того, что частота вращения электромагнитного поля статора не совпадает с частотой вращения ротора, по типу исполнения обмотки который может быть короткозамкнутым или же фазовым. По количеству фаз электродвигатели асинхронные выступают в однофазном или трехфазном вариантах.
