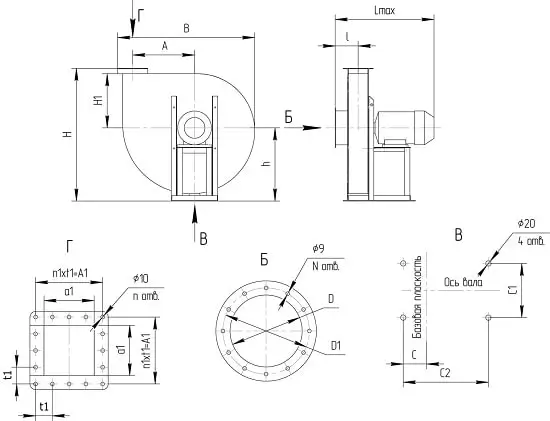

Габаритные размеры - радиальный вентилятор высокого давления ВВД (ВР 154-21) №8 15 кВт, 1500 об.
| № вентилятора | h | H | H1 | B | I | Lmax | A | D | D1 | a1 | A1 | t1 | C | C1 | C2 | N | n | n1 |
| ВВД №8 | 660 | 1160 | 500 | 1135 | 193 | 720 | 509 | 272 | 300 | 160 | 220 | 55 | 105 | 310 | 600 | 12 | 16 | 4 |
Применение – центробежный вентилятор ВВД №8 15 кВт, 1500 об.
Радиальный вентилятор ВР 154-21 используется с целью удаления отработанного воздуха, а также других газо-воздушных смесей. Номинальная рабочая температура перемещаемого воздуха до +40°С. Данный вентилятор перемещает воздух с содержанием пыль и твердых примесей не более 100 мг\м3, но без липких или волокнистых материалов.
Вентилятор высокого давленияВВД №8 (ВР 154-21) защищён от любых незапланированных повреждений, когда двигатель предохранен от попадания на него прямых солнечных лучей и атмосферных осадков, при наличии умеренного климата 1-ую категорию размещения.
ВентиляторВВД устанавливают в системах воздушного отопления, приточно-вытяжной вентиляции, для кондиционирования воздуха в различных технологических установках, где отсутствуют взрывоопасные вещества. Этот радиальный вентилятор отлично подходит для таких санитарно-технических целей:
- системы кондиционирования воздуха;
- вентиляция и воздушное отопление производственных, общественных или жилых помещений;
- осуществление подачи воздуха к вагранкам, сушильным печам;
- вентиляционные системы зерновых элеваторов и глубоких шахт;
- качественная транспортировка пыли и легких сыпучих веществ;
- санитарно производственные цели.
Основная информация – радиальный вентилятор высокого давленияВВД (ВР 154-21), №8
- Обеспечивает нужный уровень высокого давления;
- Имеет корпус спиралевидной формы;
- Одностороннее всасывание;
- Возможность вращения – право/лево;
- Наличие прямого привода;
- Комплектация 12 лопатками вращения;
- Возможность изготовления вентилятора из разных материалов.
Центробежный вентилятор отвечает лучшим показателям качества и собран по технологическим стандартам ГОСТ 15150-69.

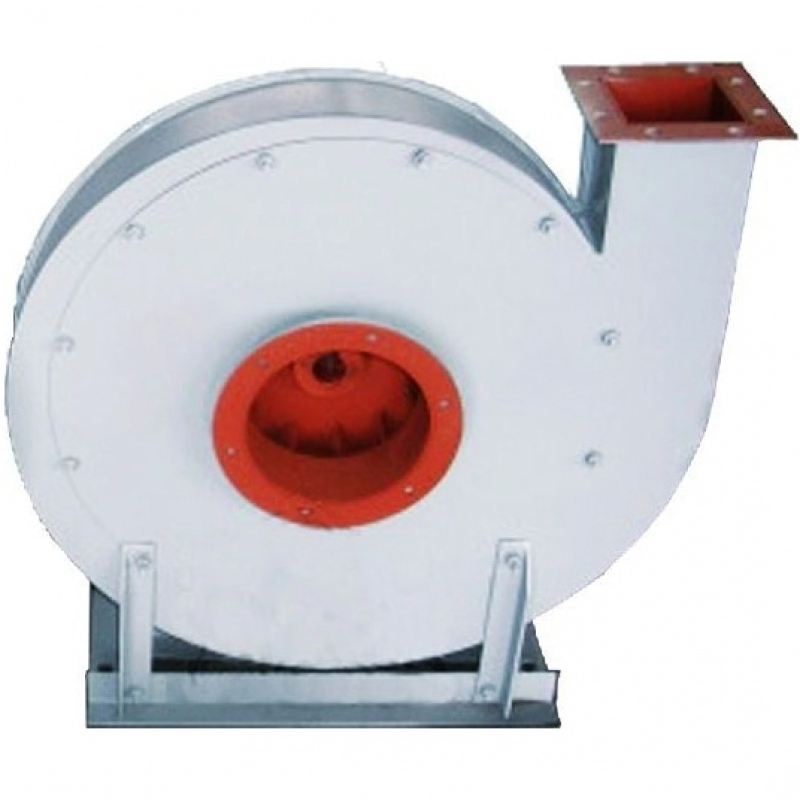

Особенность конструкции – центробежный вентилятор высокого давленияВР 154-21-8
Модель комплектуется прочным корпусом из листового, сортового проката. Рабочее колесо с 12-ю лопатками приваривается к переднему и заднему дискам, а задний диск в свою очередь крепится к втулке за лепками. Диски и лопатки – листовая сталь, втулки – серый чугун. Монтаж вентилятора к воздуховоду проходит по средству фланцевого соединения. Направление вращения рабочего колеса может осуществляться в правую и левую сторону.
Основные преимущества – вентилятор радиальный ВВД №8
- Простая, но функциональная конструкция;
- Надёжная эксплуатация;
- Относительно высокий уровень КПД;
- Низкий уровень энергопотребления.

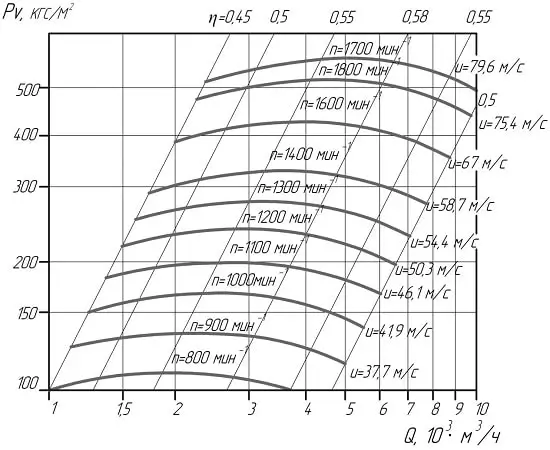

| Вентилятор | Двигатель | Мощность, кВт | Частота вр., об/мин | Давление, Па | Производительность. м³/ч тыс. | Вес, кг |
| исполнение № 1 | ||||||
| ВВД №8 | АИР132S6 | 5,5 | 1000 | 1300 | 4,8 | 395 |
| ВВД №8 | АИР160S4 | 15 | 1500 | 3000 | 7,6 | 458 |
| исполнение № 5 | ||||||
| ВВД №8 | АИР132S6 | 5,5 | 1000 | 2100 | 4,6 | 545 |
| ВВД №8 | АИР132М6 | 7,5 | 1000 | 1900 | 6 | 557 |
| ВВД №8 | АИР132М4 | 11 | 1500 | 2500 | 7 | 558 |
| ВВД №8 | АИР160S4 | 15 | 1500 | 3942-3909 | 1,44-7,43 | 608 |
| ВВД №8 | АИР160М4 | 18,5 | 1500 | 5000-5100 | 1,62-8,1 | 612 |
| ВВД №8 | АИР180S4 | 22 | 1500 | 5578-5700 | 1,72-8,6 | 647 |
| ВВД №8 | АИР180М4 | 30 | 1500 | 6832-6800 | 1,9-9,5 | 660 |
| ВВД №8 | АИР200М4 | 37 | 1500 | 7509-7456 | 1,99-10,2 | 717 |
Чтобы получить больше информации или купить радиальный вентилятор высокого давления ВВД (ВР 154-21-5) №8 15 кВт, 1500 об., вам необходимо обратиться к менеджерам компании «ОВК Комплект». Это профессионалы своего дела, всегда готовые помочь с выбором необходимой модели, учитывая все Ваши пожелания.
Свой заказ вы получите в максимально короткие сроки, с доставкой по Киеву и всей Украине.
