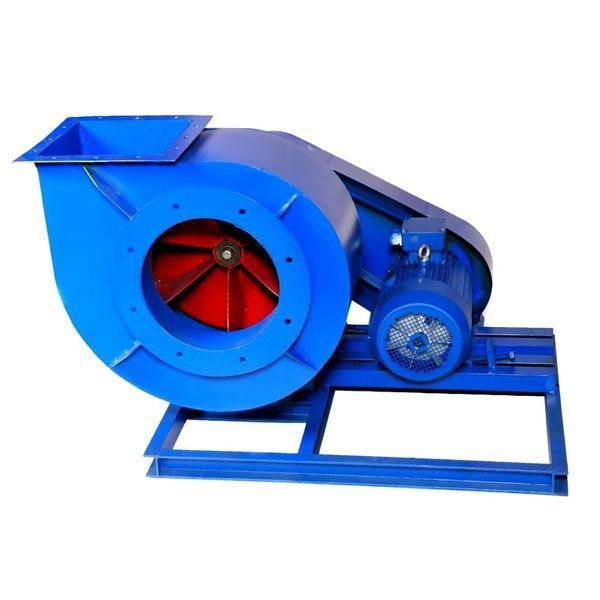

Пылевой вентилятор ВЦП 7-40 №6,3 4 кВт, 1500 об.

Пылевой вентилятор ВЦП 7-40 №6,3 4 кВт, 1500 об.

Відгуки: 0
Номер: ve-18288
ЦЕНА:c НДС
Цену уточняйте
($ 0 | 0 €)
Наличие уточняйте у менеджера
Обратитесь к консультанту
Описание

Габаритные размеры - пылевой вентилятор ВЦП 7-40 (ВРП 140-40) №6,3 4 кВт, 1500 об.

Габаритные размеры вентилятора ВЦП 7-40 №6,3

№ вентилятораBbLmaxlHhSDD1dnБ1Б2B1B2d2Д1×n1
ВЦП 7-40 №6,390028891529696062715633603601112360360402413M10100×4

№ вентилятораД2×n2Д3×n3с1с2
с3с4с5с6с7с8с9с10d3
ВЦП 7-40 №6,3100×2
100×25855852158263556567017546516018

Применение – пылевой радиальный вентилятор ВЦП 7-40, ВРП 140-40

Пылевой вентилятор ВРП 140-40 применяется в мелкой или крупной промышленности, для работы в воздуховодных системах, где требуется производить удаление или перемещение различных газовоздушных смесей, в которых может содержаться пыль или твёрдые частицы, при их концентрации не более 1 кг/м³.

Радиальные вентиляторы ВЦП 7-40 также могут перемещать любой другой воздух, без содержания маслянистых, химических, волокнистых или липких материалов. Номинальная рабочая температура воздуха 80°С, при общем содержании примесей в воздухе до 1000000 мг/м3 (1 кг/м3).

Аэродинамические показатели

Аэродинамические показатели вентилятора ВЦП 7-40 №6,3

Вентилятор пылевойВРП 140-40 (ВЦП 7-40) рассчитан для такой работы:

  • Удаление древесной стружки или пыли из деревообрабатывающих станков;
  • Удаление металлической стружки и пыли из металлообрабатывающих станков;
  • Проведение санитарно-технических и производственных целей в стационарных условиях;
  • Удаления пыли во время обработки шерсти, хлопка и т.д.;
  • Применение в пылеочистных установка и системах пневмотраспорта.

Номинальный технологический стандарт в соответствии с ТУ 22-4577-79 и стандарту конструкции согласно ГОСТ 5976-73.

Вентилятор может изготавливается из углеродистой или нержавеющей стали, разнородных материалов, а также алюминиевых сплавов высокой прочности.

Особенность конструкции – пылевой вентилятор ВРП 140-40 №6,3

Корпус радиального пылевого вентилятора ВЦП 7-40 (ВРП 140-40) может изготавливаться из углеродистой или нержавеющей стали, разнородных материалов, а также алюминиевых сплавов высокой прочности. Конструкция представляет собой спиралевидную неразъёмную конструкцию с электродвигателем.

На передней стенке корпуса располагается входной патрубок с фланцем цилиндрической формы. Для обеспечения лучшей герметичности выходной патрубок приваривают к корпусу, а зазоры между входными патрубками и рабочим колесом можно регулировать.

Когда при помощи вращения лопаток на рабочем колесе во входной патрубок попадает воздух, и при помощи работы всего устройства воздушные потоки отклоняются на 90° в радиальном направлении, проходят через улитку спирального корпуса, а далее выходят из вентиляционного выхлопа.

Монтаж и ввод в эксплуатацию – вентилятор радиальный ВРП 140-40

Перед запуском вентилятор пылевой радиальный ВЦП 7-40 №6,3, нужно внимательно осмотреть и проверить все узлы. Далее провести весь ряд описанных ниже операций:

  • Убедитесь в том, что рабочее колесо легко и плавно вращается;
  • Проведите проверку и регулировку осевого и радиального зазора;
  • Проверьте качество затяжки болтов и насколько хорошо закреплено рабочее колесо;
  • Заземлите корпус вентилятора и двигателя;
  • Ненадолго включите/выключите вентилятора, чтобы проверить направление вращения рабочего колеса. Направление должно соответствовать стрелкам указателям на корпусе вентилятора;
  • Провести присоединение нагнетательных и всасывающих воздуховодов с помощью гибких вставок.

После проверки запускайте вентилятор в работу. Но, если вентилятор начнёт издавать нежелательные шумы или стуки, то требуется проверить вентилятор пылевой ВРП 140-40 на предмет неправильного подключения или поломок.

ВентиляторДвигательМощность, кВтЧастота вр., об/минДавление, ПаПроизводительность. м³/ч тыс.Вес, кг
исполнение № 5
ВЦП 7-40 (140-40) №6,3АИР 80 B6
1110004003,1-
ВЦП 7-40 (140-40) №6,3АИР 100 L441500888-4691,4-8,69210
ВЦП 7-40 (140-40) №6,3АИР 160 S41515002273-12002,23-13,9326
ВЦП 7-40 (140-40) №6,3АИР 160 М418,515002566-13552,37-14,77352
ВЦП 7-40 (140-40) №6,3АИР 180 S42215002877-15202,51-15,64452
ВЦП 7-40 (140-40) №6,3АИР 180 М43015003552-16402,79-18,5473

Чтобы получить больше информации или купить пылевой радиальный вентилятор ВЦП 7-40 (ВРП 140-40) №6,3 4 кВт, 1500 об., вам необходимо обратиться к менеджерам компании "ОВК Комплект". Это профессионалы своего дела, всегда готовые помочь с выбором необходимой модели, учитывая все Ваши пожелания.

Свой заказ вы получите в максимально короткие сроки, с доставкой по Киеву и всей Украине.

Звоните нам, чтобы узнать свою скидку!
