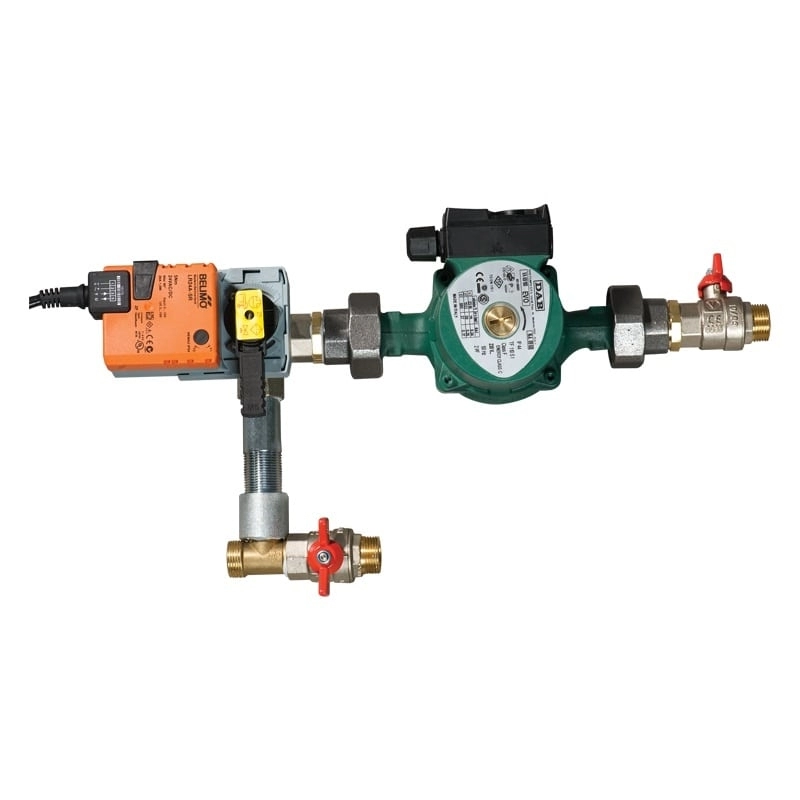

Смесительный узел ВЕНТС УСВК 1 1/2-25

Смесительный узел ВЕНТС УСВК 1 1/2-25

Відгуки: 0
Бренд: VENTS
Номер: 0687907310
ЦЕНА:c НДС
78 139ГРН
($ 1978 | 1796 €)
Есть в наличии
Описание

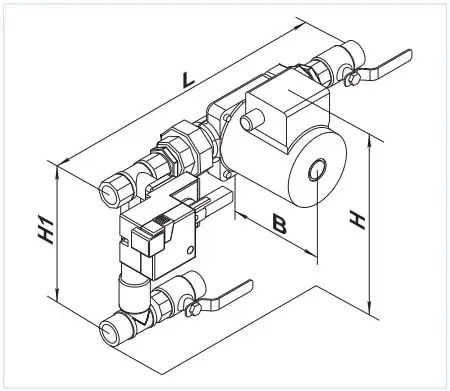

Габаритные размеры - смесительный узел ВЕНТС (VENTS) УСВК 1 1/2-25

Габаритные размеры смесительного узла ВЕНТС УСВК 1 1/2-25

Тип

В

H

H1

L

Масса, кг

Размер

266

420

255

610

23,0

Общие сведения

Рассматриваемая модель - смесительный узел ВЕНТС УСВК 1 1/2-25 используется для плавных регулировок расхода теплоносителя в воздуховодных системах, где для нагревания или охлаждения воздуха используются водяные нагреватели и охладители. Данная позиция проводит регуляцию расхода теплоносителя поступающего в теплообменник, контролируя заданную температуру приточного воздуха.

Узел УСВК 1 1/2-25 работает с канальными нагревателями НКВ, канальным охладителем ОКВ, а так же со всеми встроенными водяными теплообменниками (нагревателями и охладителями) приточных и приточно-вытяжных агрегатов.

Характеристика конструкции

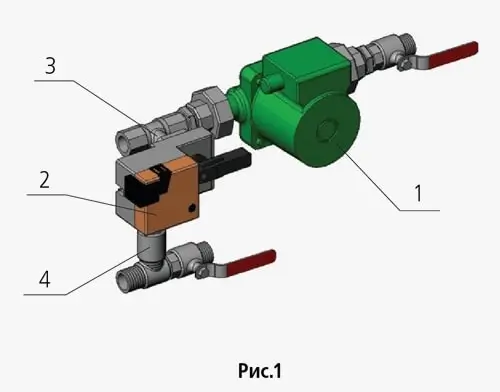

Данная конструкция смесительного угла представляет из себя:

  1. Циркуляционный насос, который проводит непрерывную работу теплообменника;
  2. Рабочий электропривод;
  3. Трёхходовой кран для смешения водяных потоков холодной и горячей воды;
  4. Циркуляционная перемычка для перекрытия уже проведённой воды.

Конструкция смесительного узла ВЕНТС УСВК

С помощью данного конструкционного исполнения смешения воды проходит более качественно. Рабочая характеристика проходит в диапазоне от 0 до 10 В.

Способы подключения

Крепление проходит на гибкие шланги с жёсткой фиксацией около стены. Это необходимо для более качественной работы смесительного узла.

Электрическое подключение проходит при помощи профессионалов по установке данной позиции, т.к. при надлежащей подготовки данные работы проводить не рекомендуется.

Особенности

  • Рабочие подшипники на двигателе насоса смазываются перекачиваемой жидкостью.
  • Однофазным насосам нe требуется дополнительная защита от перегрузки. Хотя для насосов трехфазного исполнения необходимо предусмотреть внешнюю защиту от перегрузки.
  • Максимально допустимое давление теплоносителя в узле: 10 бар.

коэффициент пропускания  , где Формула вычисления


Δpv100 — потеря давления при полностью открытом клапане;
V100 — номинальный расход воды при Δpv100.
