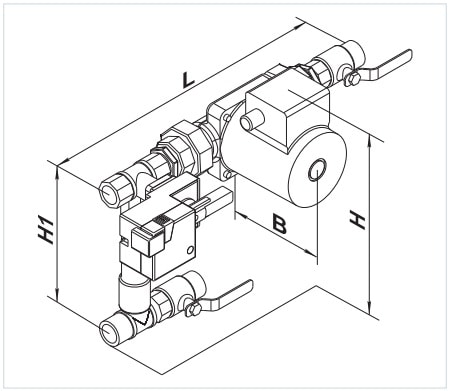

Габаритные размеры - смесительный узел ВЕНТС (VENTS) УСВК 1 1/4-16
|
Тип |
В |
H |
H1 |
L |
Масса, кг |
|
Размер |
175 |
355 |
240 |
500 |
7,4 |

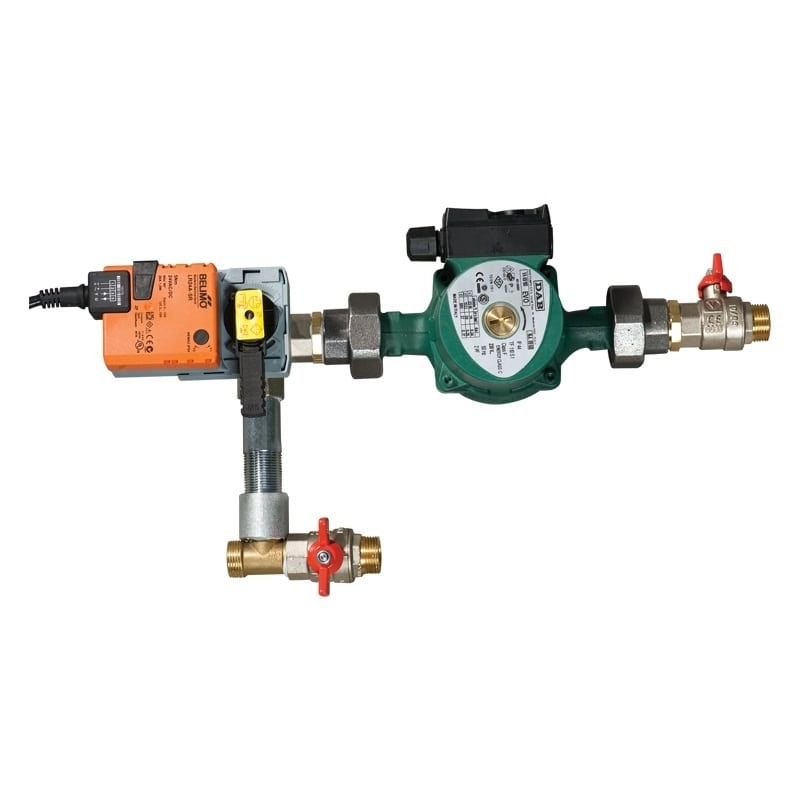

Общие сведения
Рассматриваемая модель - смесительный узел ВЕНТС УСВК 1 1/4-16 используется для плавных регулировок расхода теплоносителя в воздуховодных системах, где для нагревания или охлаждения воздуха используются водяные нагреватели и охладители. Данная позиция проводит регуляцию расхода теплоносителя поступающего в теплообменник, контролируя заданную температуру приточного воздуха.
Узел УСВК 1 1/4-16 работает с канальными нагревателями НКВ, канальным охладителем ОКВ, а так же со всеми встроенными водяными теплообменниками (нагревателями и охладителями) приточных и приточно-вытяжных агрегатов.

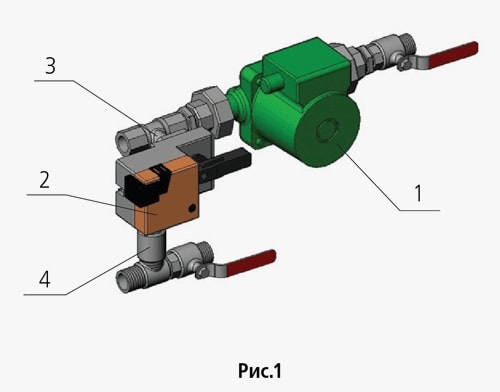

Характеристика конструкции
Данная конструкция смесительного угла представляет из себя:
- Циркуляционный насос, который проводит непрерывную работу теплообменника;
- Рабочий электропривод;
- Трёхходовой кран для смешения водяных потоков холодной и горячей воды;
- Циркуляционная перемычка для перекрытия уже проведённой воды.
С помощью данного конструкционного исполнения смешения воды проходит более качественно. Рабочая характеристика проходит в диапазоне от 0 до 10 В.
Способы подключения
Крепление проходит на гибкие шланги с жёсткой фиксацией около стены. Это необходимо для более качественной работы смесительного узла.
Электрическое подключение проходит при помощи профессионалов по установке данной позиции, т.к. при надлежащей подготовки данные работы проводить не рекомендуется.
Особенности
- Рабочие подшипники на двигателе насоса смазываются перекачиваемой жидкостью.
- Однофазным насосам нe требуется дополнительная защита от перегрузки. Хотя для насосов трехфазного исполнения необходимо предусмотреть внешнюю защиту от перегрузки.
- Максимально допустимое давление теплоносителя в узле: 10 бар.
коэффициент пропускания , где
Δpv100 — потеря давления при полностью открытом клапане;
V100 — номинальный расход воды при Δpv100.
