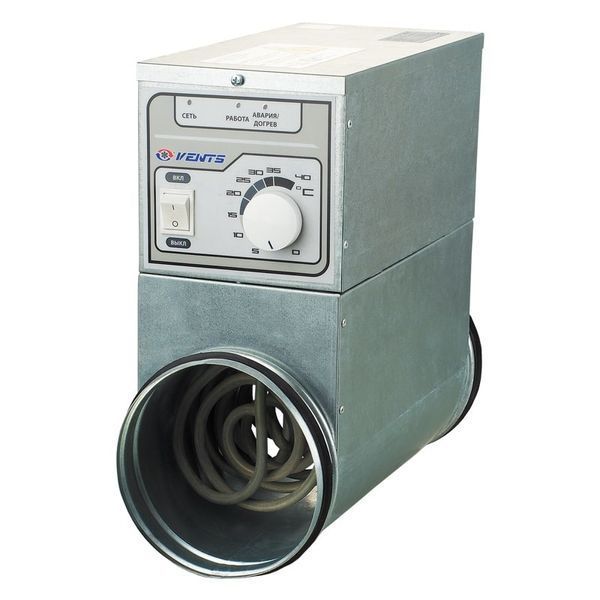

Электрический нагреватель ВЕНТС НК 160-3,6-3 У применяется для обеспечения комфортной температуры воздуха в различных помещениях, включая системы отопления, вентиляции и кондиционирования. Основная функция нагревателя заключается в нагреве приточного воздуха, который поступает в систему вентиляции. Используется для каналов с круглым сечением. Настройка температуры нагрева происходит с помощью блока управления. Также данная модель оборудована встроенной защитой от перегрева!
Габаритные размеры электрического нагревателя ВЕНТС НК 160-3,6-3У:
Конструкция
Корпус и коммутационная коробка ВЕНТС НК-160-3,6-3 У выполнены из оцинкованной стали, а нагревательные элементы, в свою очередь, выполнены из нержавеющей стали. Нагреватели оснащены резиновыми уплотнителями для плотного соединения с воздуховодами. Большую мощность можно получить, если устанавливать несколько нагревателей последовательно, друг за другом. Данные электронагреватели оборудованы двумя видами защиты от перегрева:
- 1 - при достижении нагревания в 50 °С, проходит автоматическое замыкание системы с полной остановкой и перезапуском механизма.
- 2 - при возникновении форс-мажорных или аварийных ситуаций, когда электрический нагреватель доходит до 90 °С и более, возможно проводить ручную остановку механизма.
Управление
Управление данной моделью происходит через блок управления. Устройство может работать в следующих режимах:
- Поддержание мощности нагрева пропорционально величине внешнего управляющего сигнала 0–10 В от 0 до 100%.
- Поддержание заданного значения температуры в канале по данным внешнего датчика температуры (приобретается отдельно).
Настройка температуры у этой модели производится с помощью ручки встроенного терморегулятора или внешнего устройства с управляющим сигналом 0–10 В для пропорционального нагрева в канале, в диапазоне от -30 °С до +30 °С. Также модель имеет встроенный датчик температуры. Кроме того, вы можете контролировать работу устройства, благодаря специальным индикаторам: "Сеть" (зелёный цвет), "Работа" (жёлтый цвет), "Авария" (красный цвет).
Аэродинамические характеристики электрического нагревателя ВЕНТС НК-160-3,6-3-У:
Монтаж
Конструкция нагревателя даёт возможность установить его на круглых воздуховодах при помощи хомутов. Направление движения воздуха должно совпадать с направлением стрелки на калорифере. Данные нагреватели можно устанавливать в различных положениях, кроме положения электрощитом вниз, ибо появляется опасность затекания конденсата и замыкания электропроводки.
Лучше всего, устанавливать нагреватель так, чтобы поток воздуха равномерно распределялся по всему сечению. Перед нагревателем стоит установить воздушный фильтр, который будет защищать от загрязнения нагревательные элементы. Между нагревателем и остальными элементами системы рекомендуется обеспечить расстояние в не менее чем два присоединительных диаметра.
Минимальная скорость потока воздуха на которую рассчитан нагреватель ВЕНТС НК 160-3,6-3 У составляет 1,5 м/с, максимальная рабочая температура выходящего воздуха - 30 °С. В случае использования регулятора оборотов вентилятора, нужно обеспечить минимальный расход воздуха через нагреватель. Запрещается подавать питающее напряжение на нагреватель когда вентилятор выключен.
Для корректной работы устройства рекомендуется использовать систему автоматики, которая обеспечивает комплексное управление и защиту: автоматическое регулирование мощности и температуры нагрева воздуха; контроль состояния фильтра с помощью датчика дифференциального давления; блокировка подачи питания на нагреватель в случае остановки приточного вентилятора, снижения скорости потока воздуха, и в случае срабатывание встроенных термостатов для защиты от перегрева. Кроме того, система обеспечивает отключение системы вентиляции с продувкой нагревательных элементов. Все эти меры гарантируют эффективность и безопасность работы нагревателей.
Схема подключения электрического нагревателя ВЕНТС НК 160-3,6-3 У
PE - заземление; L - фаза; N - ноль; QF – внешний выключатель; X1 – клеммная колодка.
Электрические нагреватели ВЕНТС НК 160-3,6-3 У производятся в Украине на заводе ВЕНТС (VENTS) крупнейшим производителем и экспортером вентиляционного оборудования. Качество вентиляторов соответствует европейским и международным стандартам и требованиям по энергоэффективности, надежности и безопасности, что подтверждается соответствующими сертификатами.
