Приточно-вытяжная установка ВЕНТС Микра 150 Э применяется для оптимальной энергосберегающей вентиляции отдельных комнат в квартирах, частных домах, социальных и коммерческих помещениях. Идеально подходит для организации простой и эффективной вентиляции в помещениях. Имеет теплообменник из полистирола с эффективной рекуперацией до 80%. В установке используются ЕС вентиляторы с высоким уровнем производительности и КПД. В данной модели установлен электрический нагреватель, который гарантирует защиту от замерзания для рекуператора. Управляется с помощью пульта ДУ, который идёт в комплекте и встроенной панели управления. Монтируется на фасадную стену внутри помещения, сеть воздуховодов при этом не требуется. Одна установка способна обеспечить эффективную вентиляцию в помещении площадью до 60 м².
Комплектация:
- Установка;
- Пульт ДУ;
- Руководство пользователя;
- Шаблон;
- Упаковочный ящик;
- Крепежи (4 шт).
Технические характеристики приточно-вытяжной установки ВЕНТС Микра 150 Э:
| Скорость | 1 | 2 | 3 |
| Напряжение питания, В 50/60 Гц | 1 ~ 230 | ||
| Макс. мощность установки без электронагревателя, Вт | 9 | 16 | 40 |
| Мощность электронагревателя, Вт | 350 | ||
| Макс. ток установки с электронагревателем, А | 1.68 | ||
| Макс. расход воздуха, м³/ч | 60 | 105 | 150 |
| Уровень звукового давления на расст. 3 м, дБА | 30 | 35 | 38 |
| Температура перемещаемого воздуха, °C | -25...+50 | ||
| Материал корпуса | Окрашенная сталь | ||
| Изоляция, мм | 10 | ||
| Фильтр вытяжной | G4 | ||
| Фильтр приточный | G4 | ||
| Диаметр подключаемого воздуховода, мм | 125 | ||
| Масса, кг | 20 | ||
| Эффективность рекуперации | 60 - 80% | ||
| Тип рекуператора | Противоточный | ||
Габаритные размеры приточно-вытяжной установки VENTS Микра 150 Э
Конструкция
Корпус. Изготовлен из металла с полимерным покрытием, декорирован зеркальной нержавеющей сталью. Корпус имеет изоляцию в 10 мм, изготовленную из вспененного полиэтилена. Лицевую панель можно легко снять для сервисного обслуживания.
Вентиляторы. Устройство оборудовано двумя осевыми ЕС вентиляторами, двигатели которых обладают встроенной тепловой защитой от перегрева. Работают двигатели на шариковых подшипниках, что продлевает срок их службы.
Фильтры. В данной модели используются фильтры со степенью очистки G4. Данные фильтры гарантируют качественную очистку воздуха и защиту элементов устройства от загрязнений.
Рекуператор. Изготовлен из полистирола. Эффективность рекуперации достигает 80%. Рекуператор оборудован встроенной защитой от обмерзания. Как она работает: при понижении температуры воздуха в рекуператоре и угрозе обмерзания происходит отключение приточного вентилятора. Вытяжной тёплый воздух нагревает рекуператор до нужного значения температуры, а после автоматически включается приточный вентилятор и установка продолжает свою работу в обычном режиме притока и удаления воздуха.
Нагреватель. Модель оборудована полупроводниковым позисторным электронагревателем для нагревания воздуха перед его поступлением в теплообменник. Нагреватель имеет мощность в 350 Вт. Он имеет ряд преимуществ, в сравнении с трубчатыми нагревателями: саморегулирование, высокая электропрочность, надёжная работа, низкий уровень инфракрасного излучения.

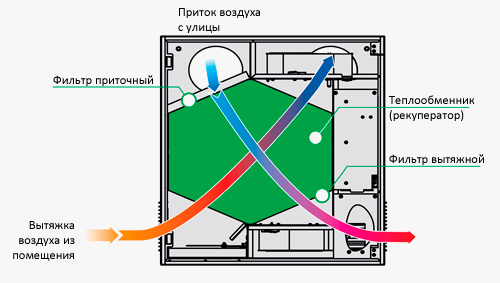

Принцип роботы
С улицы воздух под действием приточного вентилятора поступает в фильтр установки, после он попадает в рекуператор и непосредственно в помещение. В этот же момент воздух, удаляемый из помещения, через фильтр поступает в рекуператор. В рекуператоре вытяжной воздух отдает свое тепло через пластины рекуператора приточному воздуху, при этом потоки воздуха никак не пересекаются и воздух не смешивается друг с другом.
Управление
Управление устройством осуществляется с помощью пульта дистанционного управления и встроенной панели управления расположенной на фронтальной части установки. Вы можете:
- вкл./выкл. устройство;
- выбрать нужную вам скорость : 1 – производительность в 60 м³/ч, 2 - производительность в 105 м³/ч, 3 - производительность в 150 м³/ч;
- запустить таймер повышенной производительности с возвратом на прошлую скорость через определённый промежуток времени (от 20 до 60 минут);
- создать свое недельное расписание смены режимов роботы установки. Один день имеет до четырех записей. Каждая из них может задавать включение, выключение нагревателя и вентиляторов, а также изменение производительности.
- включить дополнительный подогрев воздуха;
- следить за состоянием устройства (нужно ли очистить фильтры, нет ли аварии и т.п.).
Монтаж
Приточно-вытяжная установка ВЕНТС Микра 150 Э монтируется на фасадную стену внутри помещения. Стена должна быть от 100 мм в толщину. Для начала, на стене обозначьте отверстия для воздуховодов, с помощью шаблона который идёт в комплекте.
После проделывания нужных отверстий, прикрепите шаблон к стене, используя дюбеля и шурупы. Потом вставьте пластиковые воздуховоды в ранее проделанные отверстия. Шаблон служит фиксатором для воздуховодов, для того чтобы оси патрубков установки совпадали с осями патрубков воздуховодов.
С внешней стороны стены нужно вмонтировать двойной металлический колпак, который будет служить защитой для устройства от воды и посторонних объектов. Нижний вытяжной воздуховод установите с уклоном на улицу, для того чтобы обеспечить отвод конденсата в случае его образования. После фиксации воздуховодов в нужном положении, заполните щель между воздуховодами и стеной монтажной пеной.
После времени, необходимого для застывания пены, снимите шаблон, а оставшиеся выступы воздуховодов срежьте до уровня поверхности стены. Перед тем как прикрепить корпус устройства, снимите декоративную панель и достаньте рекуператор. Корпус установки вмонтируйте в пластиковые воздушные каналы с помощью патрубков и зафиксируйте его к стене при помощи дюбелей и шурупов. После окончания всего процесса монтажа (включая электрическое подключение) установите рекуператор и фронтальную панель на место.
Внимание! Воздуховоды и наружные колпаки поставляются отдельно.
Пример установки приточно-вытяжной станции ВЕНТС Микра 150 Э
В каждом помещении, где необходима вентиляция, устанавливается приточно-вытяжная установка Вентс Микра 150 Э. Одно устройство обеспечивает эффективную вентиляцию в помещении площадью до 60 м².
