Припливно-витяжна установка ВЕНТС Мікра 150 Е застосовується для оптимальної енергозберігаючої вентиляції окремих кімнат у квартирах, приватних будинках, соціальних та комерційних приміщеннях. Ідеально підходить для організації простої та ефективної вентиляції у приміщеннях. Має теплообмінник із полістиролу з ефективною рекуперацією до 80%. В установці використовуються ЕС вентилятори з високим рівнем продуктивності та ККД. У цій моделі встановлено електричний нагрівач, який гарантує захист від замерзання для рекуператора. Керується за допомогою пульта дистанційного керування, що йде в комплекті та вбудованої панелі керування. Монтується на фасадну стіну всередині приміщення, мережа повітроводів при цьому не потрібна. Одна установка здатна забезпечити ефективну вентиляцію у приміщенні площею до 60 м².
Комплектація:
- Установка;
- Пульт ДК;
- Посібник користувача;
- Шаблон;
- Пакувальний ящик;
- Кріплення (4 шт).
Технічні характеристики припливно-витяжної установки ВЕНТС Мікра 150 Е:
| Швидкість | 1 | 2 | 3 |
| Напруга живлення, В 50/60 Гц | 1 ~ 230 | ||
| Макс. потужність установки без електронагрівача, Вт | 9 | 16 | 40 |
| Потужність електронагрівача, Вт | 350 | ||
| Макс. струм установки з електронагрівачем, А | 1.68 | ||
| Макс. витрата повітря, м³/год | 60 | 105 | 150 |
| Рівень звукового тиску на відст. 3 м, дБА | 30 | 35 | 38 |
| Температура повітря, що переміщується, °C | -25...+50 | ||
| Матеріал корпуса | Пофарбована сталь | ||
| Ізоляція, мм | 10 | ||
| Фільтр витяжний | G4 | ||
| Фільтр припливний | G4 | ||
| Діаметр повітроводу, що підключається, мм | 125 | ||
| Маса, кг | 20 | ||
| Ефективність рекуперації | 60 - 80% | ||
| Тип рекуператора | Протитечний | ||

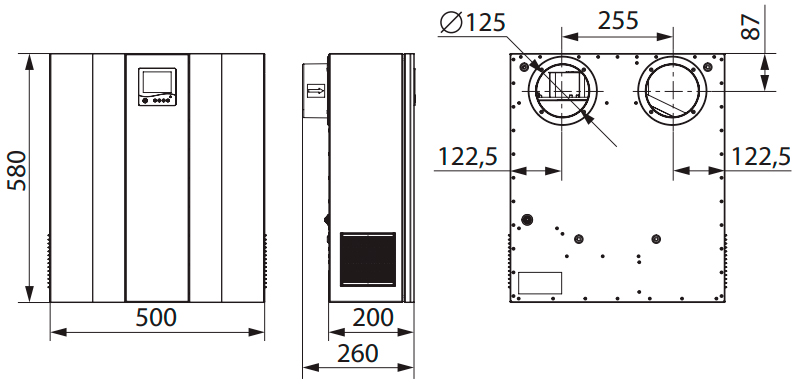

Габаритні розміри припливно-витяжної установки VENTS Мікра 150 Е
Конструкція
Корпус. Виготовлений із металу з полімерним покриттям, декорований дзеркальною нержавіючою сталлю. Корпус має ізоляцію в 10 мм, виготовлену із спіненого поліетилену. Лицьову панель можна легко зняти для обслуговування.
Вентилятори. Пристрій обладнаний двома осьовими ЕС вентиляторами, двигуни яких мають вбудований тепловий захист від перегріву. Працюють двигуни на кулькових підшипниках, що продовжує термін їхньої служби.
Фільтри. У цій моделі використовуються фільтри зі ступенем очищення G4. Дані фільтри гарантують якісне очищення повітря та захист елементів пристрою від забруднень.
Рекуператор. Виготовлений із полістиролу. Ефективність рекуперації досягає 80%. Рекуператор має вбудований захист від обмерзання. Як вона працює: при зниженні температури повітря в рекуператорі та загрозі обмерзання відбувається відключення припливного вентилятора. Витяжне тепле повітря нагріває рекуператор до потрібного значення температури, а потім автоматично вмикається припливний вентилятор і установка продовжує свою роботу у звичайному режимі притоку та видалення повітря.
Нагрівач. Модель обладнана напівпровідниковим позисторним електронагрівачем для нагрівання повітря перед його надходженням у теплообмінник. Нагрівач має потужність у 350 Вт. Він має ряд переваг у порівнянні з трубчастими нагрівачами: саморегулювання, висока електроміцність, надійна робота, низький рівень інфрачервоного випромінювання.

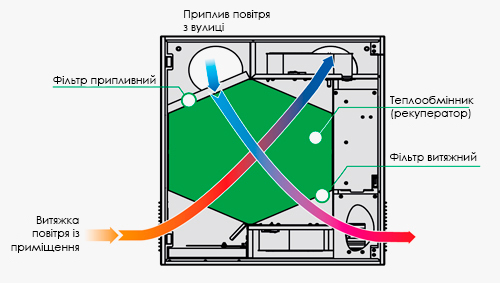

Принцип роботи
З вулиці повітря під дією припливного вентилятора надходить у фільтр установки, після чого потрапляє в рекуператор і безпосередньо в приміщення. У цей момент повітря, що видаляється з приміщення, через фільтр надходить у рекуператор. У рекуператорі витяжне повітря віддає своє тепло через пластини рекуператора припливного повітря, при цьому потоки повітря ніяк не перетинаються і повітря не поєднується один з одним.
Керування
Керування пристроєм здійснюється за допомогою пульта дистанційного керування та вбудованої панелі керування, розташованої на фронтальній частині установки. Ви можете:
- увімкн./вимк. пристрій;
- вибрати потрібну вам швидкість: 1 – продуктивність у 60 м³/год, 2 - продуктивність у 105 м³/год, 3 - продуктивність у 150 м³/год;
- запустити таймер підвищеної продуктивності з поверненням на минулу швидкість через певний проміжок часу (від 20 до 60 хвилин);
- створити свій тижневий розклад зміни режимів роботи установки. Один день має до чотирьох записів. Кожна з них може задавати включення, вимкнення нагрівача та вентиляторів, а також зміну продуктивності.
- включити додатковий підігрів повітря;
- стежити за станом пристрою (потрібно очистити фільтри, чи немає аварії тощо.).
Монтаж
Припливно-витяжна установка ВЕНТС Мікра 150 Е монтується на фасадну стіну всередині приміщення. Стіна має бути від 100 мм завтовшки. Для початку, на стіні позначте отвори для повітроводів, за допомогою шаблону, що йде в комплекті.
Після виконання потрібних отворів, прикріпіть шаблон до стіни, використовуючи дюбелі та шурупи. Потім вставте пластикові димарі в раніше виконані отвори. Шаблон служить фіксатором для повітроводів, щоб осі патрубків установки збігалися з осями патрубків повітроводів.
З зовнішньої сторони стіни потрібно вмонтувати подвійний металевий ковпак, який буде захищати пристрій від води та сторонніх об'єктів. Нижній витяжний повітропровід встановіть з ухилом на вулицю, щоб забезпечити відведення конденсату у разі його утворення. Після фіксації повітроводів у потрібному положенні заповніть щілину між повітропроводами та стіною монтажною піною.
Після часу, необхідного для застигання піни, зніміть шаблон, а виступи повітроводів, що залишилися, зріжте до рівня поверхні стіни. Перед тим як прикріпити корпус пристрою, зніміть декоративну панель та дістаньте рекуператор. Корпус установки вмонтуйте у пластикові повітряні канали за допомогою патрубків та зафіксуйте його до стіни за допомогою дюбелів та шурупів. Після закінчення всього процесу монтажу (включаючи електричне підключення) встановіть рекуператор та передню панель на місце.
Увага! Повітроводи та зовнішні ковпаки поставляються окремо.

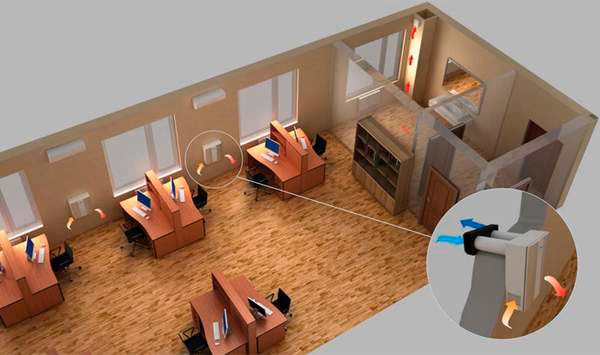

Приклад установки припливно-витяжної станції ВЕНТС Мікра 150 Е
У кожному приміщенні, де потрібна вентиляція, встановлюється припливно-витяжна установка Вентс Мікра 150 Е. Один пристрій забезпечує ефективну вентиляцію в приміщенні площею до 60 м².
