Общая информация – вентиляционная решетка однорядная ВЕНТС ОРК 1 510х630
Решетка ВЕНТС ОРК 1 510х630 применяется в системах приточной или вытяжной вентиляции, кондиционирования или отопления, в помещениях бытовой и мелкой промышленной направленности. Решетка создана для качественной регуляции циркуляции воздушного потока внутри помещения.
Габаритные размеры
Высота H, мм | Длина L, мм |
510 | 630 |

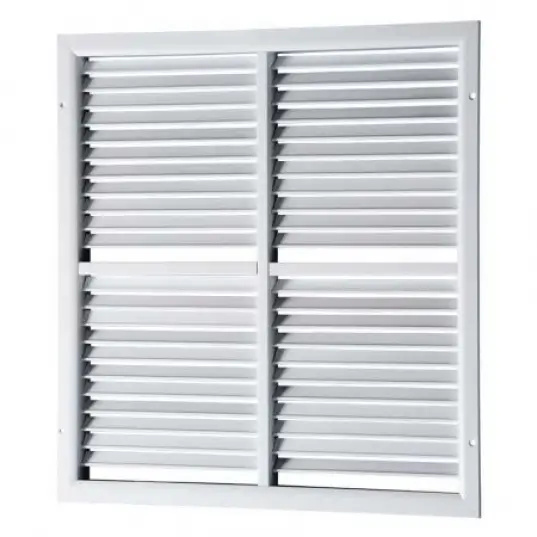

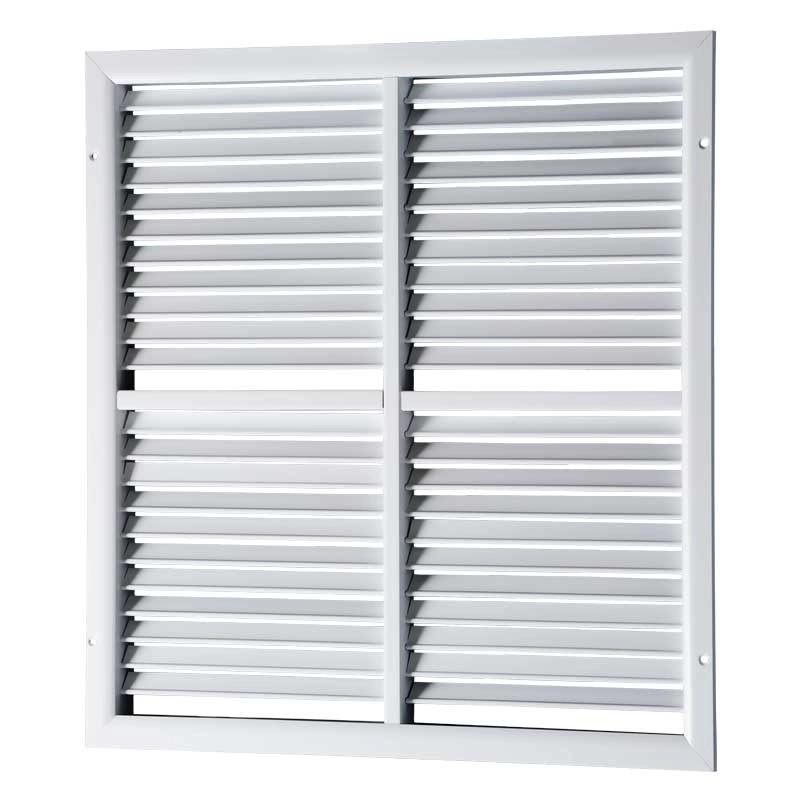

Конструкция решетки ВЕНТС ОРК 1 510х630
Решетка бывает в нескольких исполнениях, в зависимости от ваших технологических пожеланий.
- Решетка изготовлена из прочного экструдированного алюминиевого профиля, который нормально взаимодействует с разными типами воздуха;
- Имеется возможность изменять направление воздушного потока;
- Решетка комплектуется центральной крестообразной перегородкой для обеспечения жесткости конструкции;
- Поверхность решетки обработана полимерным или анодированным покрытием, для предотвращения негативных воздействия;
- Возможность изготавливать решетки нестандартных размеров.
Модификация
- Возможность комплектации адаптером (А) или регулятором расхода воздуха (Р);
- Могут комплектоваться универсальным креплением (у) для быстрого монтажа.
График потери давления и уровня звуковой мощности
Формула расчета |
△PП = △P x KП |
| Поправочный коэффициент КП | |||
0° | 22° | 45° | |
КП | 1 | 1,25 | 1,5 |
Формула расчета |
LWA = LWAO x K |
| Поправочный коэффициент К | ||||||
SЖС, м2 | 0,01 | 0,02 | 0,05 | 0,07 | 0,1 | 0,2 |
КП | –9 | –6 | –3 | –1,5 | 0 | +9 |
Условные обозначения
△P - потеря давления, Па;
△Pп–потеря давления при различных угловых положениях направляющих воздушного потока, Пa;
KП – поправочный коэффициент для потери давления в зависимости от угла отклонения направляющих воздушного потока;
LWA – уровень звуковой мощности, дБ(А);
LWAO – уровень звуковой мощности для площади живого сечения 0,1 м2, дБ(А);
K – поправочный коэффициент для уровня звуковой мощности в зависимости от площади живого сечения, дБ(А);
SЖС – площадь живого сечения, м2;
V – расчетная скорость, м/с.
Схема формирования заказа
