Общая информация – вентиляционная решетка однорядная ВЕНТС ОРК 1 470х470
Решетка ВЕНТС ОРК 1 470х470 применяется в системах приточной или вытяжной вентиляции, кондиционирования или отопления, в помещениях бытовой и мелкой промышленной направленности. Решетка создана для качественной регуляции циркуляции воздушного потока внутри помещения.
Габаритные размеры
|
Высота H, мм |
Длина L, мм |
|
470 |
470 |

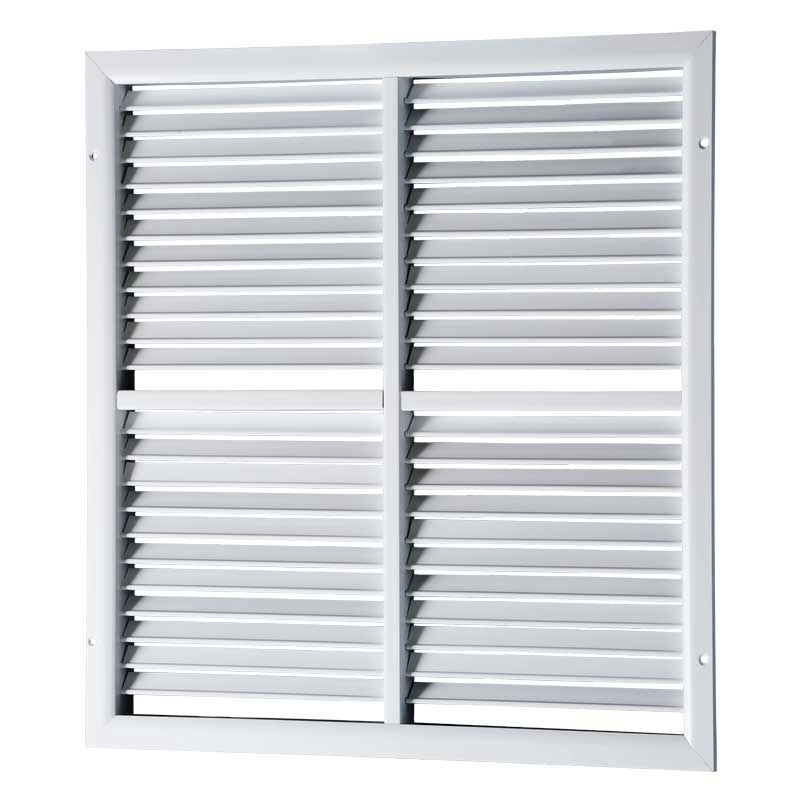

Конструкция решетки ВЕНТС ОРК 1 470х470
Решетка бывает в нескольких исполнениях, в зависимости от ваших технологических пожеланий.
- Решетка изготовлена из прочного экструдированного алюминиевого профиля, который нормально взаимодействует с разными типами воздуха;
- Имеется возможность изменять направление воздушного потока;
- Решетка комплектуется центральной крестообразной перегородкой для обеспечения жесткости конструкции;
- Поверхность решетки обработана полимерным или анодированным покрытием, для предотвращения негативных воздействия;
- Возможность изготавливать решетки нестандартных размеров.
Модификация
- Возможность комплектации адаптером (А) или регулятором расхода воздуха (Р);
- Могут комплектоваться универсальным креплением (у) для быстрого монтажа.
График потери давления и уровня звуковой мощности
|
Формула расчета |
|
△PП = △P x KП |
| Поправочный коэффициент КП | |||
|
0° |
22° |
45° |
|
|
КП |
1 |
1,25 |
1,5 |
|
Формула расчета |
|
LWA = LWAO x K |
| Поправочный коэффициент К | ||||||
|
SЖС, м2 |
0,01 |
0,02 |
0,05 |
0,07 |
0,1 |
0,2 |
|
КП |
–9 |
–6 |
–3 |
–1,5 |
0 |
+9 |
Условные обозначения
△P - потеря давления, Па;
△Pп –потеря давления при различных угловых положениях направляющих воздушного потока, Пa;
KП – поправочный коэффициент для потери давления в зависимости от угла отклонения направляющих воздушного потока;
LWA – уровень звуковой мощности, дБ(А);
LWAO – уровень звуковой мощности для площади живого сечения 0,1 м2, дБ(А);
K – поправочный коэффициент для уровня звуковой мощности в зависимости от площади живого сечения, дБ(А);
SЖС – площадь живого сечения, м2;
V – расчетная скорость, м/с.
Схема формирования заказа
В Интернет-магазине «ОВК КОМПЛЕКТ» вы найдете больше информации об это детали. Также вы можете купить вентиляционную решетку ВЕНТС ОРК 1 470х470 в Киеве по самым низким ценам. Если у вас возникнут какие-либо вопросы, наши менеджеры всегда готовы предоставить детальную консультацию, оформить заказа и проконтролировать оперативную доставку в любую точку Киева и Украины.
Звоните, все товары есть в наличие на складе.
