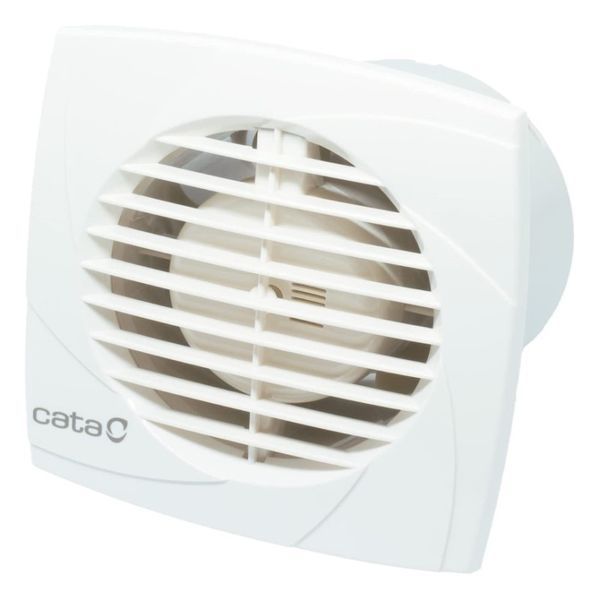

Вытяжной вентилятор CATA B-10 Plus - мощное, изящное устройство от испанского производителя “CATA”. Предназначен для вентиляции небольших и средних помещений. Широко используется для вентиляции ванной комнаты и кухни.

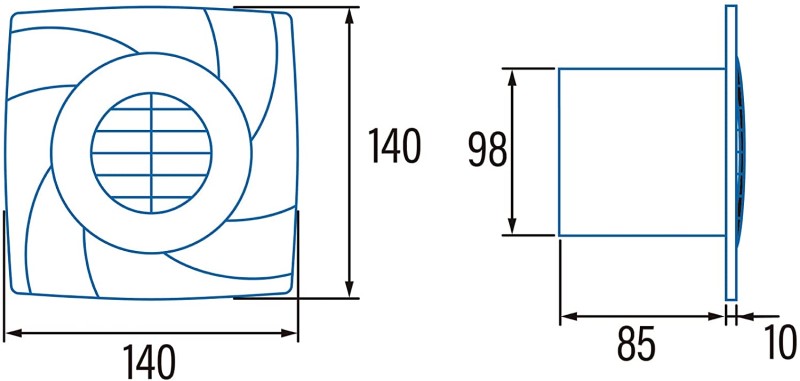

Габаритные размеры вентилятора CATA B-10 Plus:
Установка
Вентилятор может быть установлен в стене, подвесном потолке или в отверстии вентиляционной шахты. Отверстие, в которое может быть установлен вентилятор, должно иметь диаметр в 100 мм.
Необходимо обязательно убедиться в том, что нет никаких преград для потока воздуха и в защищенности вентилятора от прямого попадания воды.
Монтаж
Сделайте круглое отверстие в стене, потолке или панели (т.е. в той поверхности, где прибор должен быть установлен) диаметром 100 мм.
Снимите переднюю крышку (А), нажимая на защелку (1) концом отвертки. Расположите выходной клапан (D) в отверстии в стене, потолке или панели. Зафиксируйте корпус вентилятора в стене (потолке, панели), используя крепеж, поставляется вместе с вентилятором.
Вентилятор может быть также установлен в потолке с помощью двух распорных планок, расположенных по бокам корпуса. Для этого необходимо ослабить винты (4) так, чтобы корпус вентилятора (6) с распорными планками (5) полностью вошел в подготовленное ранее отверстие, после чего закручиванием винтов (4) добиться четкой фиксации вентилятора в отверстии.
Подключение к сети
Устройство должно быть подключено к сети с напряжением и частотой, указанных в технических характеристиках вентилятора (50 Гц, 220 В). Электрическая схема должна предусматривать выключатель с расстоянием между контактами не менее 3 мм. Подключение может быть как параллельно с освещением, так и через отдельный выключатель.
Схема подключения вентилятора CATA B-10 Plus к сети:
