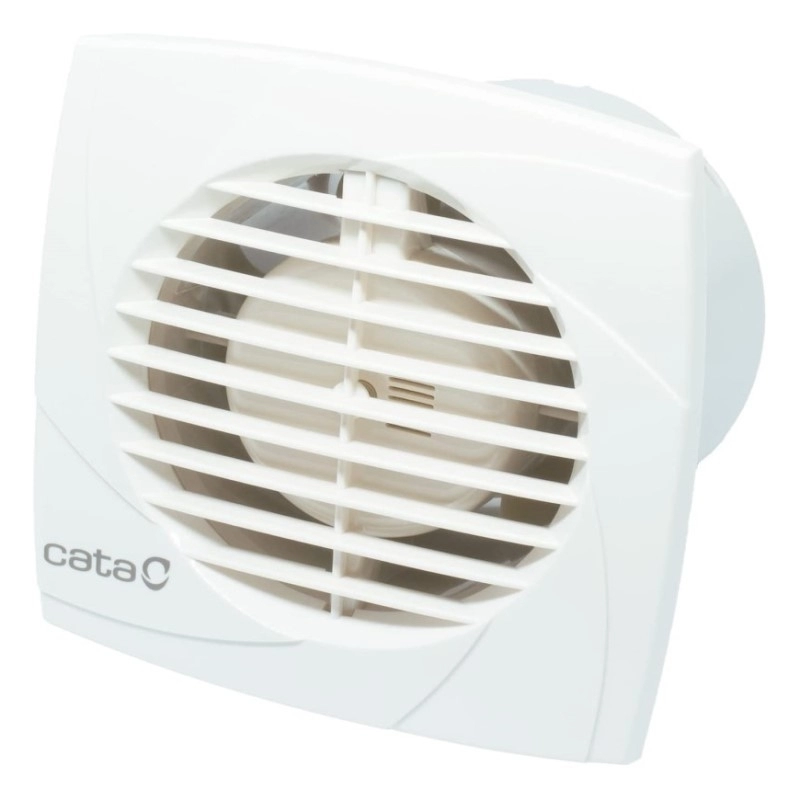

Витяжний вентилятор CATA B-10 Plus - потужний, витончений пристрій від іспанського виробника “CATA”. Призначений для вентиляції невеликих та середніх приміщень. Широко використовується для вентиляції ванної кімнати та кухні.
Габаритні розміри вентилятора CATA B-10 Plus:
Установка
Вентилятор може бути встановлений у стіні, на підвісній стелі або в отворі вентиляційної шахти. Отвір, в який може бути встановлений вентилятор, повинен мати діаметр 100 мм.
Необхідно обов'язково переконатися в тому, що немає жодних перешкод для потоку повітря та у захищеності вентилятора від прямого влучення води.
Монтаж
Зробіть круглий отвір у стіні, стелі або панелі (тобто на поверхні, де прилад має бути встановлений) діаметром 100 мм.
Зніміть передню кришку (А), натискаючи на клямку (1) кінцем викрутки. Розташуйте вихідний клапан (D) в отворі у стіні, стелі або панелі. Зафіксуйте корпус вентилятора у стіні (стелі, панелі), використовуючи кріплення, що поставляється разом із вентилятором.
Вентилятор може бути встановлений у стелі за допомогою двох розпірних планок, розташованих по боках корпусу. Для цього необхідно послабити гвинти (4) так, щоб корпус вентилятора (6) з розпірними планками (5) повністю увійшов у підготовлений отвір, після чого закручуванням гвинтів (4) домогтися чіткої фіксації вентилятора в отворі.
Підключення до мережі
Пристрій повинен бути підключений до мережі з напругою та частотою, вказаних у технічних характеристиках вентилятора (50 Гц, 220 В). Електрична схема повинна передбачати вимикач з відстанню між контактами щонайменше 3 мм. Підключення може бути паралельно з освітленням, так і через окремий вимикач.
Схема підключення вентилятора CATA B-10 Plus до мережі:
