Габаритные размеры - дымосос ВДН-10 15 кВт, 1000 об.
| № дымососа | h | H | H1 | B | l | Lmax | A | D | D1 | a1 | a2 | A1 | A2 | t1 | t2 | C | C1 | C2 | N | n | n1 | n2 | d |
| №10 | 602 | 1520 | 700 | 1600 | 555 | 1536 | 650 | 660 | 702 | 500 | 375 | 560 | 435 | 70 | 87 | 315 | 660 | 330 | 12 | 26 | 8 | 5 | 28 |
Основная информация – дымососы ВДН-10

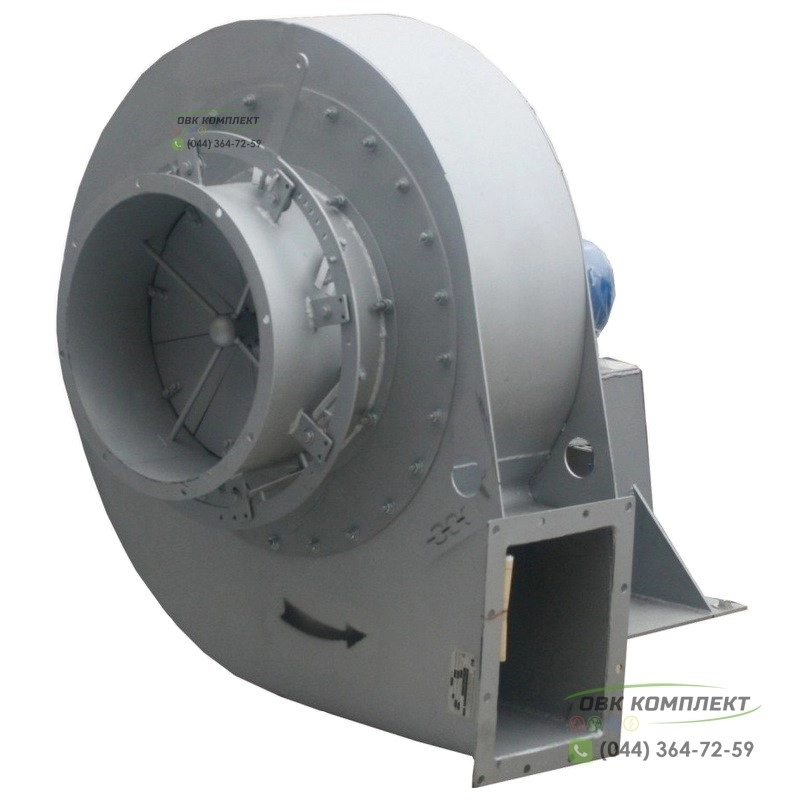

Дымосос ВДН-10 разработан с целью осуществления качественного перемещения дымового газа и воздуха. Содержание пыли и твёрдых примесей в воздуховодных системах может содержаться в количестве не более100г\м3.
Дутьевой вентилятор ВДН может перемещать воздух при номинальной рабочей температуре от +20°С до +200°С, при том, чтобы температура окружающей среды не превышала температурные показатели ниже -30°С и выше +40°С.
Дымососы ВДН-10 15 кВт разработаны в соответствии с ГОСТ 15150-69 по категории размещения 2,и могут работать в умеренном и тропическом климате. Возможны также и другие варианты установки (1), когда электродвигатель полностью защищён от неблагоприятных климатических воздействий.
Аэродинамические показатели
Конструкция – дутьевой вентилятор ВДН-10 одностороннего всасывания
Дымосос ВДН-10 одностороннего всасывания комплектуется в корпус из карбонированной стали особой прочности. Данный материал полностью защищён от коррозийных образований, что позволяет получать продуктивную работу на протяжении длительного времени.
Характеристика модели – дымососы ВДН-10
- Дутьевые вентиляторы ВДН-10 15 кВт, 1000 об. центробежные;
- Модель обладает односторонним всасыванием;
- Рабочие лопатки в количестве 16 штук;
- Устройство может проводить вращение в правую и левую сторону.
Особенность установки – дутьевой вентилятор ВДН-10
- Установка в системах пылеочистных установках, в газомазутных котлах;
- Установка в системы вентиляции;
- Установка в системы воздушного отопления;
- Установка для других производительных целей, для обслуживания зоны постоянных рабочих мест.
| Вентилятор | Исполнение, № | Мощность, кВт | Частота вр., об/мин | Давление, Па | Производительность. м³/ч тыс. |
| ВДН-10 | 1 | 11 | 1000 | 630-1870 | 4,1-21,9 |
| ВДН-10 | 1 | 15 | 1000 | 950-1920 | 4,3-22,3 |
| ВДН-10 | 3 | 15 | 1000 | 950-1920 | 4,3-22,3 |
| ВДН-10 | 1 | 18,5 | 1000 | 1090-2170 | 4,3-22,3 |
| ВДН-10 | 3 | 18,5 | 1000 | 1090-2170 | 4,3-22,3 |
| ВДН-10 | 1 | 30 | 1500 | 1420-3460 | 6,1-32,2 |
| ВДН-10 | 3 | 30 | 1500 | 1420-3460 | 6,1-32,2 |
Чтобы получить больше информации или купить дымосос ВДН-10 15 кВт, 1000 об., вам необходимо обратиться к менеджерам компании «ОВК Комплект». Это профессионалы своего дела, всегда готовые помочь с выбором необходимой модели, учитывая все Ваши пожелания.
Свой заказ вы получите в максимально короткие сроки, с доставкой по Киеву и всей Украине.
