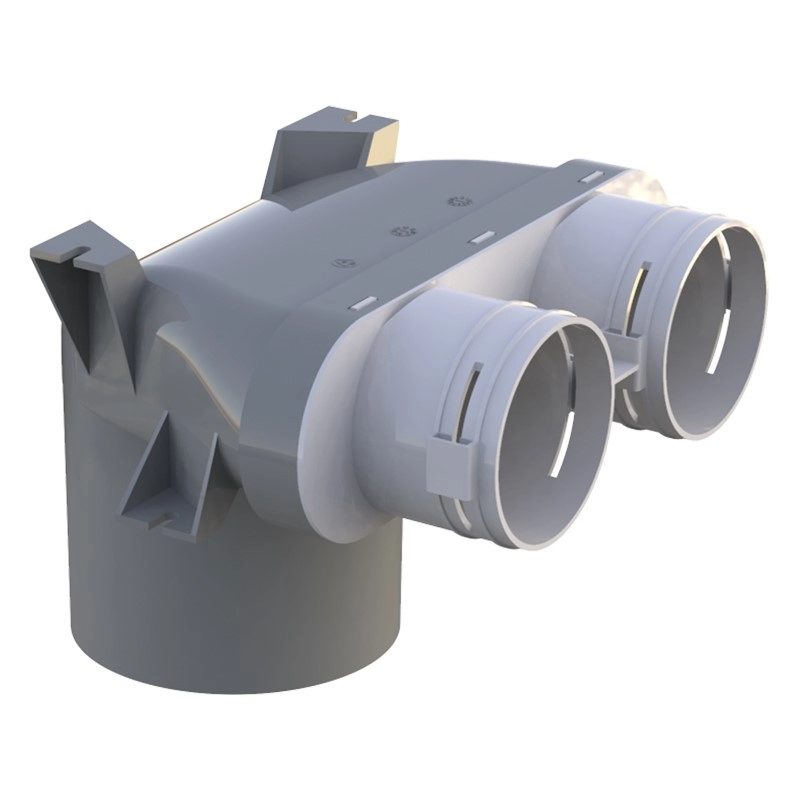

Пленум FlexiVent 0810125/90х2 / DN90 применяется для потолочного монтажа в приточных или вытяжных системах вентиляции жилых помещений для соединения вентиляционной решетки DN125 с каналами FlexiVent Ø 90 мм. Воздуховод фиксируется замком FlexiVent 0363, который входит в комплект. Для обеспечения класса плотности "С" на канал надевается уплотнитель FlexiVent 0590, поставляется отдельно. Изготовлен из полипропилена (PP) с термопластическим эластомером (SEBS). Рабочая температура от -20° до +60°С.

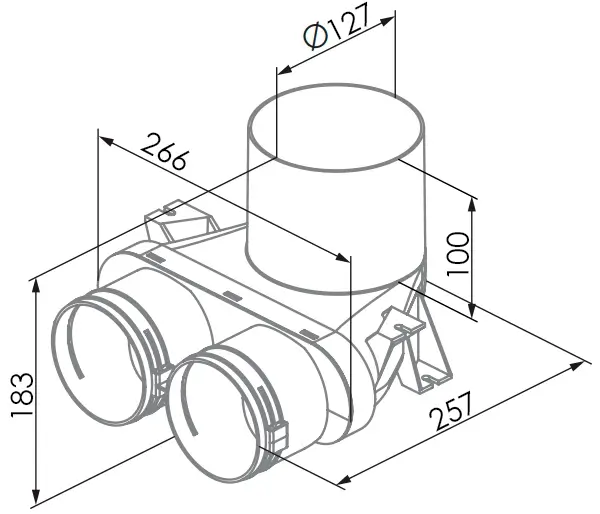

Габаритные размеры пленума FlexiVent 0810125/90х2 / DN90
Потери давления и расхода воздуха пленума Флексивент 0810125/90х2
| Расход, м3/ч | Кол. подкл. каналов | Приток потери, Па | Вытяжка потери, Па |
| 45 | 1 | 6,3 | 7,0 |
| 90 | 2 | 7,8 | 8,8 |
Пленум FlexiVent 0810125/90х2 последовательность монтажа
1. Снимите замки-защелки с фланцев (входят в комплект фланцев).
2. Закрепите пленум под потолок с помощью перфорированной монтажной ленты.
3. Закройте заглушками (не входят в комплект поставки) незадействованные отверстия.
4. Наденьте на воздуховод уплотнитель (не входит в комплект поставки) для герметичности соединения с фланцем.
5. Вставьте воздуховод с уплотнителем во фланец.
6. Зафиксируйте воздуховод и заглушки замками-защелками.
7. Смонтируйте подвесной потолок, предварительно подготовив в нем отверстие Ø 130 мм.
8. Защитите монтажную поверхность от повреждения режущим инструментом и срежьте выступающую часть патрубка вровень с потолком.
9. После проведения отделочных работ установите вентиляционные решетки (не входят в комплект поставки).
Пример монтажа круглого потолочного пленума FlexiVent
