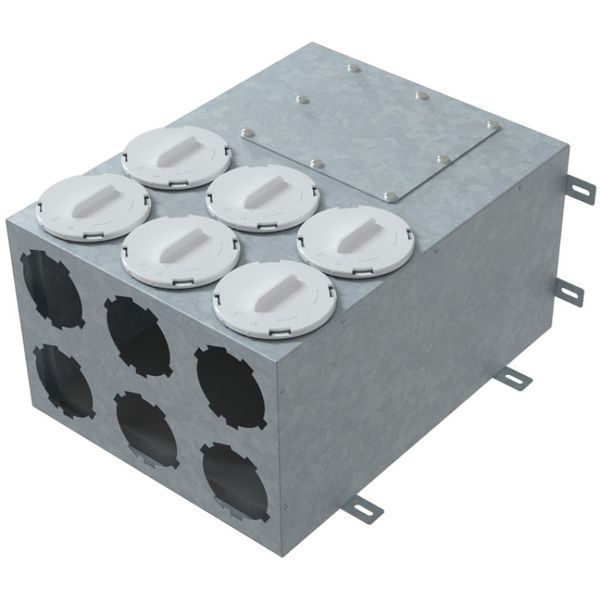

Коллектор FlexiVent 1002125/90х6 / DN90 предназначен для настенного, напольного или потолочного монтажа в приточных или вытяжных системах вентиляции жилых помещений для распределения воздуха от вентиляционной установки или вентилятора по каналам Ø 90 мм х 6шт. Воздуховоды Флексивент подключаются к коллектору при помощи фланцев FlexiVent 0290 (в комплект не входят). Незадействованные отверстия необходимо закрыть заглушками FlexiVent 030990. Коллектор изготовлен из стали с алюмоцинковым покрытием с внутренней шумоизоляцией. Фланец магистрального воздуховода укомплектован резиновым уплотнителем.

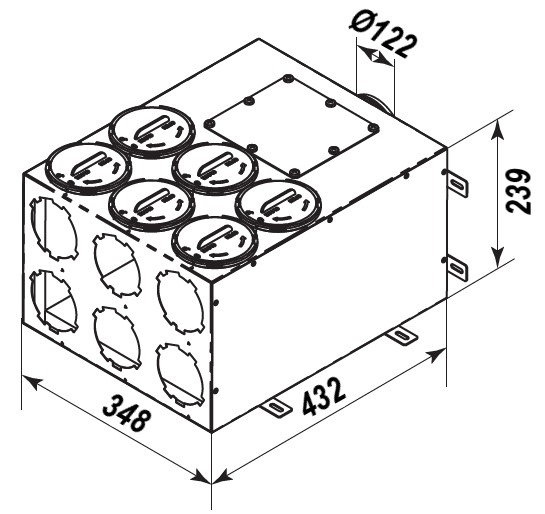

Габаритные размеры коллектора FlexiVent 1002125/90х6 / DN90
Потери давления и расхода воздуха коллектора Флексивент 1002125/90х6
| Расход, м3/ч | Кол. подкл. каналов | Приток потери, Па | Вытяжка потери, Па |
| 45 | 1 | 1,3 | 0,4 |
| 90 | 2 | 3,0 | 1,4 |
| 135 | 3 | 5,3 | 3,9 |
| 180 | 4 | 7,0 | 5,7 |
| 223 | 5 | 8,8 | 7,6 |
| 270 | 6 | 10,5 | 9,2 |
Подготовка к монтажу
Если в конструкции коллектора предусмотрена возможность изменения расположения патрубка, выполните следующее:
1) Открутите винты на сервисной панели и патрубке, затем отсоедините их от коллектора.
2) Поменяйте местами патрубок и сервисную панель и закрепите их с помощью винтов на корпусе коллектора.
Переустановите заглушки (поставляются в комплекте) в зависимости от способа монтажа коллектора:
3) Снимите заглушки с поверхности, к которой будут подсоединены фланцы. Установите снятые заглушки на поверхность, которая не будет задействована для подключения фланцев.
Установка коллектора на монтажную поверхность
Коллектор предназначен для настенного, напольного и потолочного монтажа. Закрепите коллектор на монтажной поверхности с помощью болтов или резьбовых шпилек (не входят в комплект поставки). При подборе крепежа необходимо учитывать материал монтажной поверхности и вес изделия.
Пример монтажа коллектора FlexiVent
Коллектор FlexiVent 1002125/90х6 / DN90 производится в Украине на заводе ВЕНТС (VENTS) крупнейшим производителем и экспортером вентиляционного оборудования. Качество воздуховодов и вентиляторов и комплектующих соответствует европейским и международным стандартам и требованиям по энергоэффективности, надежности и безопасности, что подтверждается соответствующими сертификатами.
Компания ОВК КОМПЛЕКТ - официальный дилер завода ВЕНТС на территории Украины. Мы реализуем продукцию не только конечному потребителю, а также монтажным и торговым организациям. У нас самые выгодные условия: оптовые цены, быстрая доставка и официальная гарантия!
Все воздуховоды и комплектующие системы полужестких каналов FlexiVent поддерживаются в достаточном количестве на складах компании в Киеве и Днепре. Если у Вас есть необходимость купить коллектор Флексивент 1002125/90х6 или любой другой - звоните нам по телефону ☎️+38 (044) 364-72-59, оформляйте заказ на нашем сайте https://ovk.ua или пишите на электронную почту info@ovk.ua. Если Вам понадобится консультация - наши специалисты с радостью помогут!
