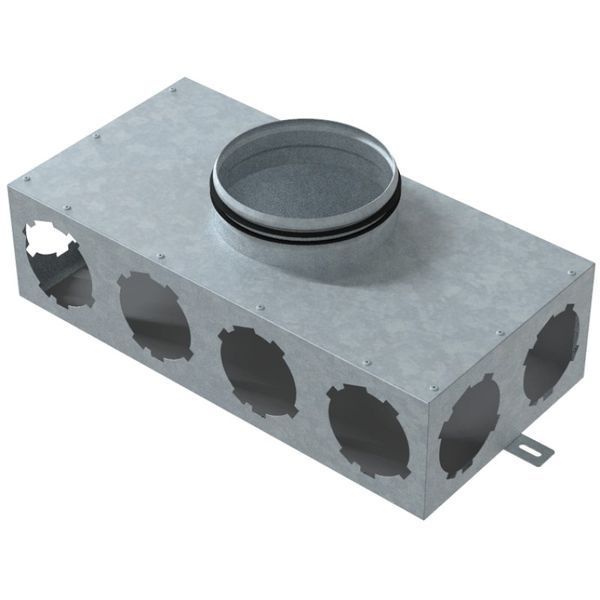

Коллектор FlexiVent 1001160/90х8 / DN90 предназначен для настенного, напольного или потолочного монтажа в приточных или вытяжных системах вентиляции жилых помещений для распределения воздуха от вентиляционной установки или вентилятора по каналам Ø 90 мм х 8шт. Воздуховоды Флексивент подключаются к коллектору при помощи фланцев FlexiVent 0290 (в комплект не входят). Незадействованные отверстия необходимо закрыть заглушками FlexiVent 030990. Коллектор изготовлен из стали с алюмоцинковым покрытием. Фланец магистрального воздуховода укомплектован резиновым уплотнителем.

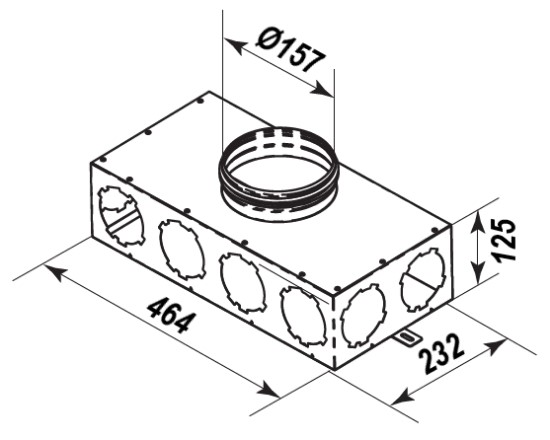

Габаритные размеры коллектора FlexiVent 1001160/90х8 / DN90
![Габаритные размеры коллектора Флексивент FlexiVent 1001160/90х8 Габаритные размеры FlexiVent 1001160/90х8](/uploads/vents/dimensions-flexivent-1001160-90h8.jpg)
Потери давления и расхода воздуха коллектора Флексивент 1001160/90х8
Расход, м3/ч | Кол. подкл. каналов | Приток потери, Па | Вытяжка потери, Па |
45 | 1 | 2,7 | 0,6 |
90 | 2 | 4,2 | 2,2 |
135 | 3 | 5,6 | 3,6 |
180 | 4 | 7,2 | 5,4 |
225 | 5 | 8,7 | 7,0 |
270 | 6 | 10,7 | 9,0 |
315 | 7 | 12,7 | 11,1 |
360 | 8 | 14,3 | 12,7 |
Подготовка к монтажу
![Подготовка к монтажу коллектора FlexiVent Подготовка к монтажу коллектора](/uploads/vents/kollektor-flexivent-instrukciya.jpg)
Если в конструкции коллектора предусмотрена возможность изменения расположения патрубка, выполните следующее:
1) Открутите винты на сервисной панели и патрубке, затем отсоедините их от коллектора.
2) Поменяйте местами патрубок и сервисную панель и закрепите их с помощью винтов на корпусе коллектора.
Переустановите заглушки (поставляются в комплекте) в зависимости от способа монтажа коллектора:
3) Снимите заглушки с поверхности, к которой будут подсоединены фланцы. Установите снятые заглушки на поверхность, которая не будет задействована для подключения фланцев.
Установка коллектора на монтажную поверхность
Коллектор предназначен для настенного, напольного и потолочного монтажа. Закрепите коллектор на монтажной поверхности с помощью болтов или резьбовых шпилек (не входят в комплект поставки). При подборе крепежа необходимо учитывать материал монтажной поверхности и вес изделия.
![Монтаж коллектора FlexiVent Монтаж металлического коллектора](/uploads/vents/kollektor-flexivent-montazh.jpg)
Пример монтажа коллектора FlexiVent
![Пример установки коллектора FlexiVent Пример монтажа коллектора FlexiVent](/uploads/vents/kollektor-flexivent-primer.jpg)
Коллектор FlexiVent 1001160/90х8 / DN90 производится в Украине на заводе ВЕНТС (VENTS) крупнейшим производителем и экспортером вентиляционного оборудования. Качество воздуховодов и вентиляторов и комплектующих соответствует европейским и международным стандартам и требованиям по энергоэффективности, надежности и безопасности, что подтверждается соответствующими сертификатами.
Компания ОВК КОМПЛЕКТ - официальный дилер завода ВЕНТС на территории Украины. Мы реализуем продукцию не только конечному потребителю, а также монтажным и торговым организациям. У нас самые выгодные условия: оптовые цены, быстрая доставка и официальная гарантия!
Все воздуховоды и комплектующие системы полужестких каналов FlexiVent поддерживаются в достаточном количестве на складах компании в Киеве и Днепре. Если у Вас есть необходимость купить коллектор Флексивент 1001160/90х8 или любой другой - звоните нам по телефону ☎️+38 (044) 364-72-59, оформляйте заказ на нашем сайте https://ovk.ua или пишите на электронную почту info@ovk.ua. Если Вам понадобится консультация - наши специалисты с радостью помогут!
