Як підключити водяний тепловентилятор VOLCANO VR? Схеми підключення тепловентиляторів VOLCANO VR.

У зв'язку з тим, що VTS Euroheat оновила свою лінійку водяних тепловентиляторів VOLCANO VR, та тепер всі вони мають тришвидкісний електродвигун, на наш погляд доцільно використовувати 3-і найбільш популярні методи електричного підключення тепловентиляторів VOLCANO VR.

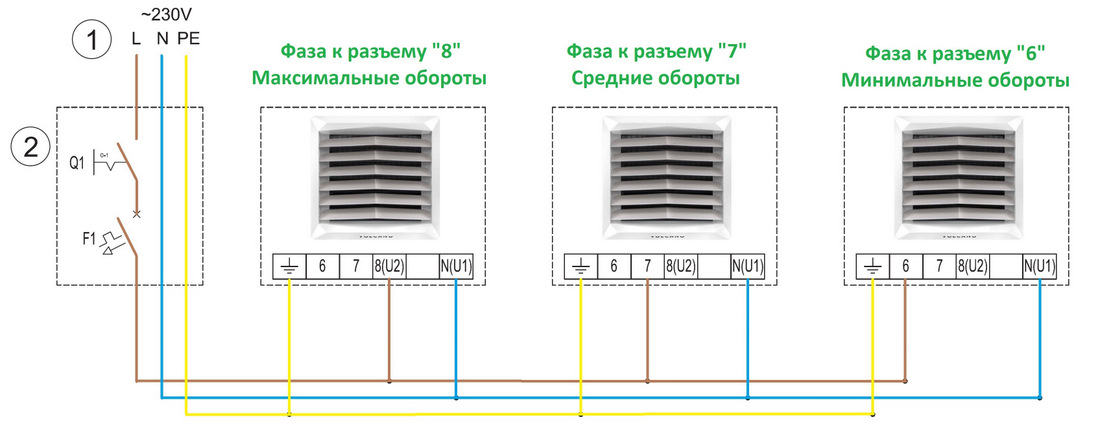

Метод №1 Пряме підключення тепловентиляторів VOLCANO VR до мережі

На схемі наочно показано як підключити тепловентилятор VOLCANO VR безпосередньо до мережі. Де:«L» - ФАЗА
«N» - НУЛЬ- ЗЕМЛЯ
Розберемо детально:

Під номером «1» у нас 1-фазне живлення мережі 220В-50Гц, тепловентилятори VOLCANO VR живляться від звичайної побутової мережі 220В, що розширює сферу їх застосування.

Під номером «2» знаходиться головний вимикач, запобіжники. Захист, що рекомендується: від перенапруги (тепловентилятор VOLCANO VR – 4 A), а також диференціальне запобігання.

Залежно від того куди підключити живильний провід фази, буде залежати вибір швидкості обертання електродвигуна і його продуктивність в м3/год (витрата повітря):

• Максимальна потужність, фазу підключаємо до роз'єму №8;
• Середня потужність, фазу підключаємо до роз'єму №7;
• Мінімальна потужність, фазу підключаємо до роз'єму №6.

Метод №2 Підключення тепловентиляторів VOLCANO VR через регулятор швидкості та температури WING/VR (TR110C-B)

Перевага:

• Зручне перемикання між швидкостями (витратою повітря) тепловентилятора, за своєю структурою, він просто перемикає подачу напруги через фазу, між;span>
• Управління температурою приміщення, при досягненні заданої температури на регуляторі швидкості та температури WING/VR (TR110C-B) він відключає живлення вентиляторів ;
• Можливість включати та вимикати тепловентилятори через вимикач на панелі TR110C-B.


Максимально на один такий регулятор швидкості та температури TR110C-B можна підключити:

• 4 шт. x VOLCANO VR MINI , або
• 2 шт. x VOLCANO VR1, абоspan>
• 2 шт. x VOLCANO VR2, абоspan>
• 1 шт. x VOLCANO VR3, абоspan>
• 1 шт. x VOLCANO VR-D дестратифікатор

Рекомендується використовувати кабель 5х1мм2.

Максимальна довжина кабелю від VOLCANO до регулятора TR110C-B не повинна перевищувати 100м.

Метод №3 Підключення Тепловентиляторів VOLCANO VR через регулятор швидкості та температури WING/VR (TR110C-B) + двоходовий клапан із сервоприводом

Додатковою перевагою застосуванням двоходового сервоприводу в системі опалення за допомогою водяних тепловентиляторів VOLCANO VR, крім тих, що описано при методі підключення №2, є можливість перекрити подачу гарячого теплоносія (води) на теплообмінник тепловентилятора, тим самим, якщо у Вас стоїть система автоматики на Вашому котлі, є можливість заощадити, газ або електрика перекривши джерело втрати тепла в системі.

1 - харчування: 230 В - 50Гц

2 - головний вимикач, запобіжник

4 - підключення до електродвигуна Volcano

9 - контролер HMI Volcano HY

Підключення тепловентиляторів VOLCANO VR з EC-двигуном через новий контролер HMI Volcano HY+ двоходові клапани

Купити водяні тепловентилятори можна також на нашому офіційному сайті https://vts-volcano.com.ua якщо у Вас залишилися питання, дзвоніть нам і ми Вас проконсультуємо.< br />
