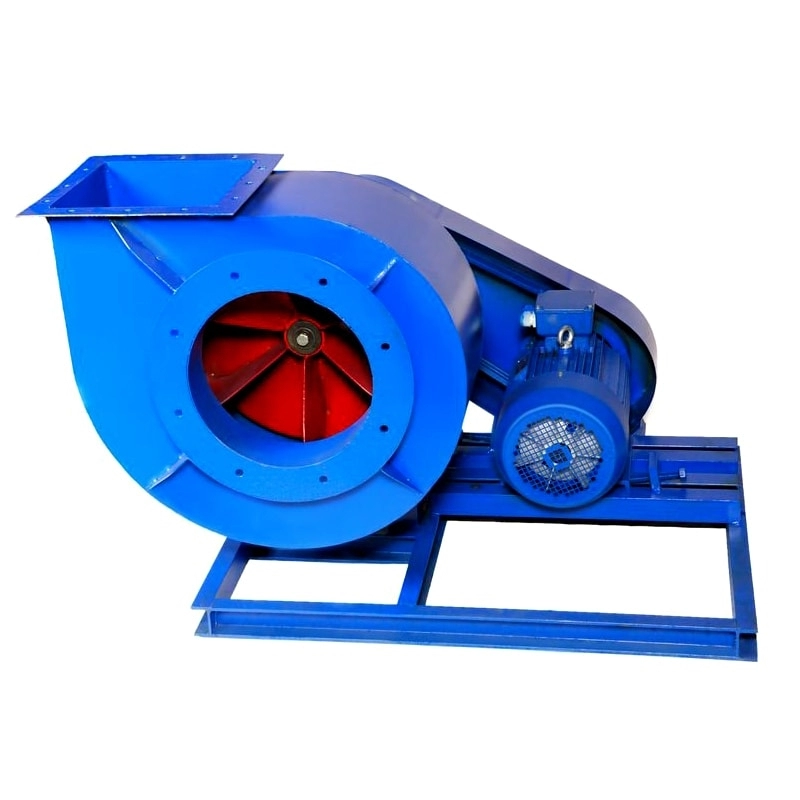

Пиловий вентилятор ВЦП 7-40 №6,3 15 кВт, 1500 об.

Пиловий вентилятор ВЦП 7-40 №6,3 15 кВт, 1500 об.

Відгуки: 0
Номер: ve-18289
ЦІНА:з ПДВ
Ціну уточнюйте
($ 0 | 0 €)
В наявності
Опис

Габаритні розміри - пиловий вентилятор ВЦП 7-40 (ВРП 140-40) №6,3 15кВт, 1500 об.

Габаритні розміри вентилятора ВЦП 7-40 №6,3

№ вентилятораBbLmaxlHhSDD1dnБ1Б2B1B2d2Д1×n1
ВЦП 7-40 №6,390028891529696062715633603601112360360402413M10100×4

№ вентилятораД2×n2Д3×n3з1з2
з3з4з5з6з7з8з9з10d3
ВЦП 7-40 №6,3100×2
100×25855852158263556567017546516018

Застосування – пиловий радіальний вентилятор ВЦП 7-40, ВРП 140-40

Пиловий вентилятор ВРП 140-40 застосовується в дрібній або великій промисловості, для роботи в повітроводних системах, де потрібно проводити видалення або переміщення різних газоповітряних сумішей, яких може бути пил або тверді частинки, при їх концентрації не більше 1 кг/м³.

Радіальні вентилятори ВЦП 7-40 також можуть переміщувати будь-яке інше повітря без вмісту маслянистих, хімічних, волокнистих або липких матеріалів. Номінальна робоча температура повітря 80°С, при загальному вмісті домішок у повітрі до 1000000 мг/м3 (1 кг/м3).

Аеродинамічні показники

Аеродинамічні показники вентилятора ВЦП 7-40 width=

Вентилятор пиловийВРП 140-40 (ВЦП 7-40) розрахований для такої роботи :

  • Видалення деревної стружки або пилу з деревообробних верстатів;
  • Видалення металевої стружки та пилу з металообробних верстатів;
  • Проведення санітарно-технічних та виробничих цілей у стаціонарних умовах;
  • Видалення пилу під час обробки вовни, бавовни тощо;
  • Застосування в пилоочисних установках та системах пневмотранспорту.

Номінальний технологічний стандарт відповідно до ТУ 22-4577-79 та стандарту конструкції згідно з ГОСТ 5976-73.

Вентилятор може виготовлятись із вуглецевої або нержавіючої сталі, різнорідних матеріалів, а також алюмінієвих сплавів високої міцності.

Особливість конструкції – пиловий вентилятор ВРП 140-40 №6,3

Корпус радіального пилового вентилятора ВЦП 7-40 (ВРП 140-40) може виготовлятися з вуглецевої або нержавіючої сталі, різнорідних матеріалів, а також алюмінієвих сплавів високої міцності. Конструкція є спіралеподібною нероз'ємною конструкцією з електродвигуном.

На передній стінці корпусу розташовується вхідний патрубок з фланцем циліндричної форми. Для кращої герметичності вихідний патрубок приварюють до корпусу, а зазори між вхідними патрубками і робочим колесом можна регулювати.

Коли за допомогою обертання лопаток на робочому колесі у вхідний патрубок потрапляє повітря, і за допомогою роботи всього пристрою повітряні потоки відхиляються на 90° в радіальному напрямку, проходять через равлик спірального корпусу, а далі виходять із вентиляційного вихлопу.

Монтаж та введення в експлуатацію – вентилятор радіальний ВРП 140-40

Перед запуском вентилятор пиловий радіальний ВЦП 7-40 №6,3 потрібно уважно оглянути та перевірити всі вузли. Далі провести весь ряд описаних нижче операцій:

  • Переконайтеся, що робоче колесо легко і плавно обертається;
  • Проведіть перевірку та регулювання осьового та радіального зазору;
  • Перевірте якість затягування болтів і наскільки добре закріплене робоче колесо;
  • Заземліть корпус вентилятора та двигуна;
  • Ненадовго увімкніть/вимкніть вентилятор, щоб перевірити напрямок обертання робочого колеса. Напрямок повинен відповідати стрілкам покажчикам на корпусі вентилятора;
  • Провести приєднання нагнітальних та всмоктувальних повітроводів за допомогою гнучких вставок.

Після перевірки запускайте вентилятор у роботу. Але якщо вентилятор почне видавати небажані шуми або стукіт, то потрібно перевірити вентилятор пиловий ВРП 140-40 на предмет неправильного підключення або поломок.

ВентиляторДвигунПотужність, кВтЧастота вр., про/хв Тиск, ПаПродуктивність. м³/год тис.Вага, кг
виконання № 5
ВЦП 7-40 (140-40) №6,3АІР 80 B6
1110004003,1-
ВЦП 7-40 (140-40) №6,3АІР 100 L441500888-4691,4-8,69210
ВЦП 7-40 (140-40) №6,3АІР 160 S41515002273-12002,23-13,9326
ВЦП 7-40 (140-40) №6,3АІР 160 М418,515002566-13552,37-14,77352
ВЦП 7-40 (140-40) №6,3АІР 180 S42215002877-15202,51-15,64452
ВЦП 7-40 (140-40) №6,3АІР 180 М43015003552-16402,79-18,5473

Щоб отримати більше інформації або купити пиловий радіальний вентилятор ВЦП 7-40 (ВРП 140-40) №6,3 15 кВт, 1500 об.

Своє замовлення ви отримаєте в максимально короткі терміни, з доставкою по Києву та всій Україні.

Дзвоніть нам, щоб дізнатися про свою знижку!
