Габаритні розміри - пиловий вентилятор ВЦП 7-40 (ВРП 140-40) №5 5,5 кВт, 1500 об.
| № вентилятора | B | b | Lmax | l | H | h | S | D | D1 | d | n | Б1 | Б2 | B1 | B2 | d2 | Д1×n1 |
| ВЦП 7-40 №5 | 700 | 250 | 825 | 242 | 830 | 530 | 1263 | 300 | 342 | 11 | 12 | 305 | 308 | 346 | 344 | M10 | 100×3 |
| № вентилятора | Д2×n2 | Д3×n3 | з1 | з2 | з3 | з4 | з5 | з6 | з7 | з8 | з9 | з10 | d3 |
| ВЦП 7-40 №5 | 100×3 | 100×3 | 545 | 555 | 165 | 73 | 545 | 495 | 670 | 83 | 465 | 112 | 18 |
Застосування – пиловий радіальний вентилятор ВЦП 7-40, ВРП 140-40
Пиловий вентилятор ВРП 140-40 застосовується в дрібній або великій промисловості, для роботи в повітроводних системах, де потрібно проводити видалення або переміщення різних газоповітряних сумішей, яких може бути пил або тверді частинки, при їх концентрації не більше 1 кг/м³.
Радіальні вентилятори ВЦП 7-40 також можуть переміщувати будь-яке інше повітря без вмісту маслянистих, хімічних, волокнистих або липких матеріалів. Номінальна робоча температура повітря 80°С, при загальному вмісті домішок у повітрі до 1000000 мг/м3 (1 кг/м3).
Аеродинамічні показники
Вентилятор пиловийВРП 140-40 (ВЦП 7-40) розрахований для такої роботи :
- Видалення деревної стружки або пилу з деревообробних верстатів;
- Видалення металевої стружки та пилу з металообробних верстатів;
- Проведення санітарно-технічних та виробничих цілей у стаціонарних умовах;
- Видалення пилу під час обробки вовни, бавовни тощо;
- Застосування в пилоочисних установках та системах пневмотранспорту.
Номінальний технологічний стандарт відповідно до ТУ 22-4577-79 та стандарту конструкції згідно з ГОСТ 5976-73.
Вентилятор може виготовлятись із вуглецевої або нержавіючої сталі, різнорідних матеріалів, а також алюмінієвих сплавів високої міцності.

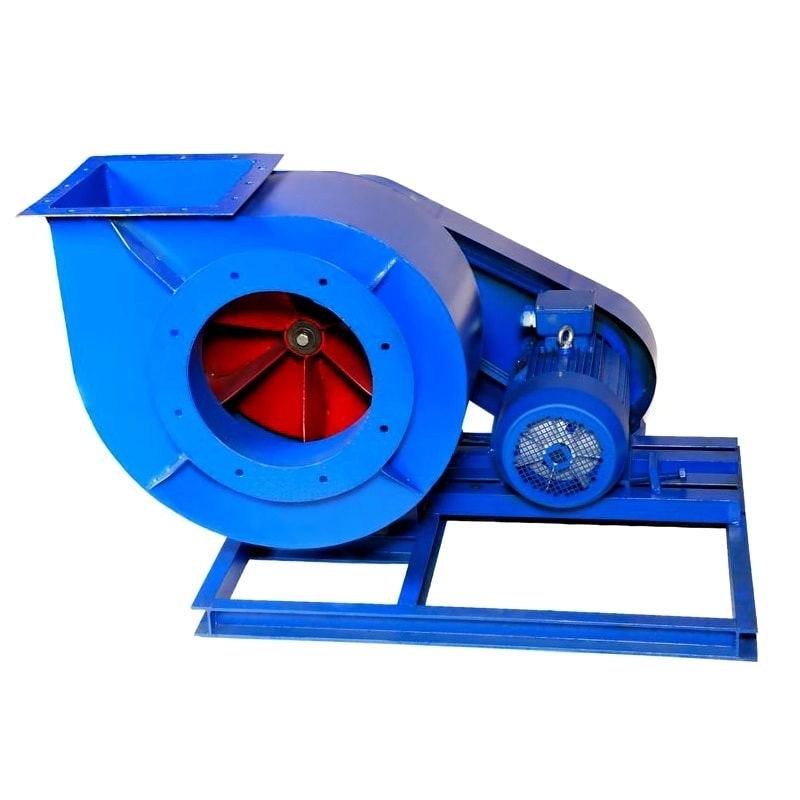

Особливість конструкції – пиловий вентилятор ВРП 140-40 №5
Корпус радіального пилового вентилятора ВЦП 7-40 (ВРП 140-40) може виготовлятися з вуглецевої або нержавіючої сталі, різнорідних матеріалів, а також алюмінієвих сплавів високої міцності. Конструкція є спіралеподібною нероз'ємною конструкцією з електродвигуном.
На передній стінці корпусу розташовується вхідний патрубок з фланцем циліндричної форми. Для кращої герметичності вихідний патрубок приварюють до корпусу, а зазори між вхідними патрубками і робочим колесом можна регулювати.
Коли за допомогою обертання лопаток на робочому колесі у вхідний патрубок потрапляє повітря, і за допомогою роботи всього пристрою повітряні потоки відхиляються на 90° в радіальному напрямку, проходять через равлик спірального корпусу, а далі виходять із вентиляційного вихлопу.Монтаж та введення в експлуатацію – вентилятор радіальний ВРП 140-40
Перед запуском вентилятор пиловий радіальний ВЦП 7-40 №5 потрібно уважно оглянути та перевірити всі вузли. Далі провести весь ряд описаних нижче операцій:
- Переконайтеся, що робоче колесо легко і плавно обертається;
- Проведіть перевірку та регулювання осьового та радіального зазору;
- Перевірте якість затягування болтів і наскільки добре закріплене робоче колесо;
- Заземліть корпус вентилятора та двигуна;
- Ненадовго увімкніть/вимкніть вентилятор, щоб перевірити напрямок обертання робочого колеса. Напрямок повинен відповідати стрілкам покажчикам на корпусі вентилятора;
- Провести приєднання нагнітальних та всмоктувальних повітроводів за допомогою гнучких вставок.
Після перевірки запускайте вентилятор у роботу. Але якщо вентилятор почне видавати небажані шуми або стукіт, то потрібно перевірити вентилятор пиловий ВРП 140-40 на предмет неправильного підключення або поломок.
| Вентилятор | Двигун | Потужність, кВт | Частота вр., про/хв | Тиск, Па | Продуктивність. м³/год тис. | Вага, кг |
| виконання № 5 | ||||||
| ВЦП 7-40 (140-40) №5 | АІР 80 B6 | 11 | 1000 | 400 | 3,1 | - |
| ВЦП 7-40 (140-40) №5 | АІР 100 L4 | 4 | 1500 | 1258-665 | 1,05-6,51 | 171 |
| ВЦП 7-40 (140-40) №5 | АІР 112 М4 | 5,5 | 1500 | 1616-854 | 1,19-7,38 | 198 |
| ВЦП 7-40 (140-40) №5 | АІР 132 S4 | 7,5 | 1500 | 2019-1066 | 1,33-8,25 | 222 |
| ВЦП 7-40 (140-40) №5 | АІР 132 М4 | 11 | 1500 | 2700 | 7,2 | - |
| ВЦП 7-40 (140-40) №5 | АІР 160 S4 | 15 | 1500 | 2250 | 9 | - |
