| № вентилятора | h | l | Lmax | A | H | Bmax | C | C1 | C2 | C3 | n | n1 | n2 | D | D1 | d | A1 | a1 | a2 | A2 | A3 | t |
| ВЦП 6-45 (ВРП 120-45) №6,3 | 740 | 195 | 1200 | 316 | 1142 | 1726 | 302 | 914 | 1000 | 110 | 12 | 3 | 3 | 440 | 500 | 18 | 380 | 324 | 324 | 432 | 432 | 108 |
Застосування – пиловий радіальний вентилятор ВЦП 6-46, ВРП 120-45
Пиловий вентилятор ВРП 120-45 – затребувана модель, яка може застосовуватися в дрібній або великій промисловості, з метою продуктивної роботи в повітроводних системах, де потрібно проводити видалення або переміщення різних газоповітряних сумішей, в яких може міститися пил або тверді частинки, при їх концентрації не більше 1 кг/м³.
Радіальні вентилятори ВЦП 6-45 також можуть переміщати будь-яке інше повітря, без вмісту маслянистих , хімічних, волокнистих чи липких матеріалів. Номінальна робоча температура повітря 80°С, при загальному вмісті домішок у повітрі до 1000000 мг/м3(1 кг/м3).
Аеродинамічні показники
Вентилятор пиловий ВРП 120-4< strong>5(ВЦП6-45) < strong>розрахований на виконання таких функцій:
- Видалення деревної стружки або пилу з деревообробних верстатів;
- Видалення металевої стружки та пилу з металообробних верстатів;
- Проведення санітарно-технічних та виробничих цілей у стаціонарних умовах;
- Видалення пилу під час обробки вовни, бавовни тощо;
- Застосування в пилоочисних установках та системах пневмотранспорту.
Номінальний технологічний стандарт відповідно до ТУ 22-4577-79 і стандарту конструкції згідно ГОСТ 5976-73.
- одностороннє всмоктування повітря;
- корпус виготовлений за спірально-поворотним стандартом;
- робочі лопатки радіально прямого типу;
- лопатки - кількість 8 шт.;
- напрямок обертання – вправ/лівий;
- схема виконання: клинопасове виконання при використанні клинопасових передач;
- вентилятор може виготовлятись із вуглецевої сталі високої міцності;

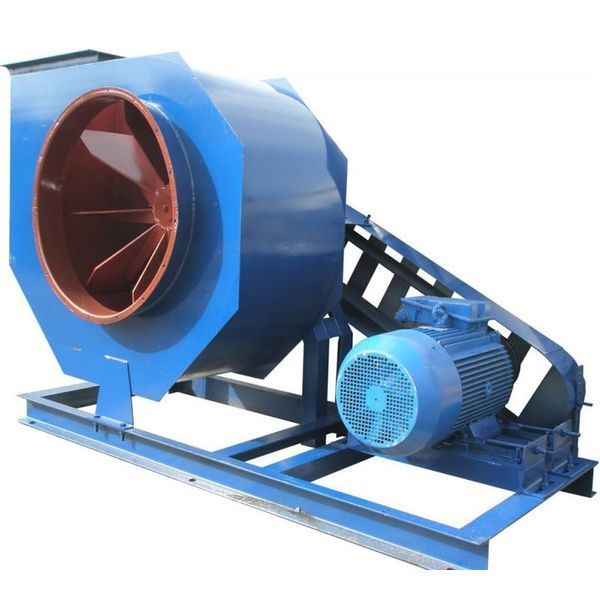

Корпус радіального пилового вентилятора ВЦП 6-45 (ВРП 120-45) може виготовлятися з вуглецевої або нержавіючої сталі, різноманітних матеріалів, а також алюмінієвих сплавів високої міцності. Конструкція є спіралеподібною нероз'ємною конструкцією.
На передній стінці корпусу розташовується вхідний патрубок з фланцем циліндричної форми. Для кращої герметичності вихідний патрубок приварюють до корпусу, а зазори між вхідними патрубками і робочим колесом можна регулювати.
Робоче колесо є зварною конструкцією, на якій розташовується 8 прямих лопаток, маточини і дві зірочки.
Радіальний пиловий вентилятор ВЦП 6-45 може бути двох видів: з правим і лівим обертанням, за ГОСТом 10616, а загальний принцип обертання будується за схемою переміщення повітря засобом передачі частини енергії від робочого колеса, який насаджується на вал і обертається за допомогою роботи двигуна.
Корпус разом з двигуном монтується на загальній рамі - це зварна конструкція, яку роблять зі спеціальних швелерів і куточків. Щоб краще закріпити раму, у ній робляться спеціальні отвори для фіксації до фундаменту.
Перед запуском вентилятор пиловий радіальний ВЦП 6-45№6,3, потрібно уважно оглянути та перевірити всі вузли. Далі провести весь ряд описаних нижче операцій:
- Переконайтеся, що робоче колесо легко і плавно обертається;
- Перевірте якість затягування болтів і наскільки добре закріплене робоче колесо;
- Перед запуском необхідно заземлити двигун та корпус вентилятора;
- Ненадовго увімкніть/вимкніть вентилятор, щоб перевірити напрямок обертання робочого колеса. Напрямок повинен відповідати стрілкам покажчикам на корпусі вентилятора;
Після перевірки необхідно запустити вентилятор. І якщо під час роботи вентилятор видає небажані шуми чи стуки, то потрібно перевірити вентилятор пилової ВРП 120-45 на предмет неправильного підключення або поломок.
| Вентилятор | Двигун | Потужність, кВт | Частота вр., про/хв | Тиск, Па | Продуктивність. м³/год тис. | Вага, кг |
| виконання № 5 |
| ВЦП 6-45 (ВРП 120-45) №6,3 | АІР 112 М6 | 4 | 1000 | 520-850 | 1,6-8,5 | - |
| ВЦП 6-45 (ВРП 120-45) №6,3 | АІР 132 S6 | 5,5 | 1000 | 720-1120 | 1,8-9,2 | - |
| ВЦП 6-45 (ВРП 120-45) №6,3 | АІР 100 L4 | 4 | 1500 | 759-310 | 2,56-11,98 | 219 |
| ВЦП 6-45 (ВРП 120-45) №6,3 | АІР 112 M4 | 5,5 | 1500 | 919-379 | 2,81-13,2 | 250 |
| ВЦП 6-45 (ВРП 120-45) №6,3 | АІР 132 S4 | 7,5 | 1500 | 1093-451 | 3,07-14,4 | 268 |
| ВЦП 6-45 (ВРП 120-45) №6,3 | АІР 132 M4 | 11 | 1500 | 1488-614 | 3,58-16,8 | 286 |
| ВЦП 6-45 (ВРП 120-45) №6,3 | АІР 160 S4 | 15 | 1500 | 1708-705 | 3,84-18 | 324 |
| ВЦП 6-45 (ВРП 120-45) №6,3 | АІР 160 M4 | 18,5 | 1500 | 1943-802 | 4,09-19,19 | 429 |
| ВЦП 6-45 (ВРП 120-45) №6,3 | АІР 180 S4 | 22 | 1500 | 2194-905 | 4,35-20,39 | 450 |
| ВЦП 6-45 (ВРП 120-45) №6,3 | АІР 180 M4 | 30 | 1500 | 2740-1131 | 4,86-22,79 | 498 |
Щоб отримати більше інформації або купити пиловий радіальний вентилятор ВЦП 6-45 (ВРП 1em>20-45 ) №6,3 18,5 кВт, 1500 об., вам необхідно звернутися до менеджерів компанії «ОВК Комплект». Це професіонали своєї справи, які завжди готові допомогти з вибором необхідної моделі, враховуючи всі Ваші побажання.
Своє замовлення ви отримаєте в максимально короткі терміни, з доставкою по Києву та всій Україні.
Дзвоніть нам, щоб дізнатися про свою знижку!
