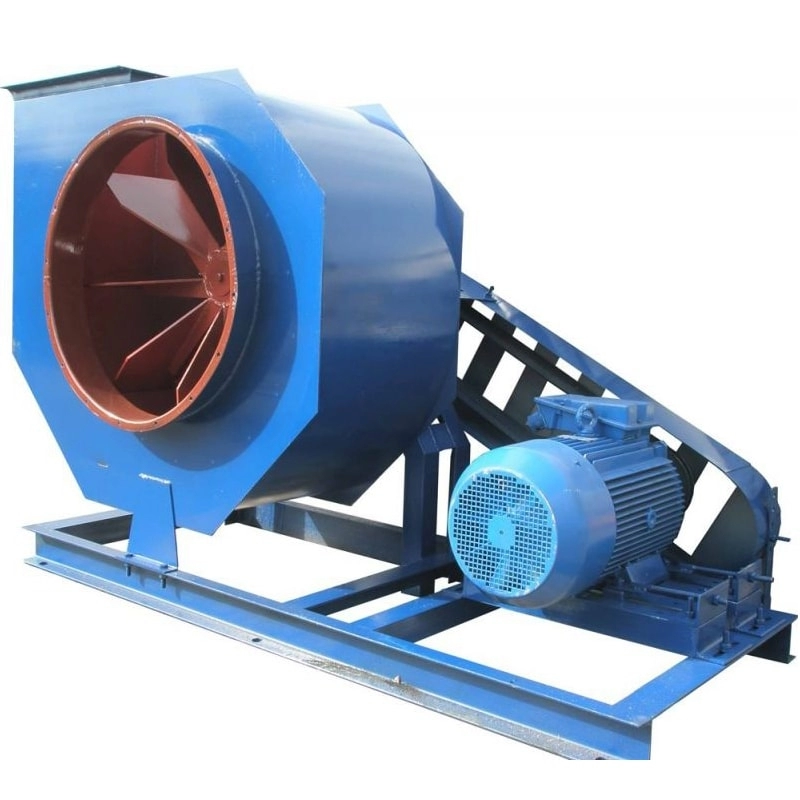

Пиловий вентилятор ВЦП 6-45 №6,3 4 кВт, 1000 об.

Габаритні розміри - пиловий вентилятор ВЦП 6-45 (ВРП 120-45) №6,3 4 кВт, 1000 об.

Застосування – пиловий радіальний вентилятор ВЦП 6-46, ВРП 120-45

Пиловий вентилятор ВРП 120-45 – затребувана модель, яка може застосовуватися в дрібній або великій промисловості, з метою продуктивної роботи в повітроводних системах, де потрібно проводити видалення або переміщення різних газоповітряних сумішей, в яких може міститися пил або тверді частинки, при їх концентрації не більше 1 кг/м³.

Радіальні вентилятори ВЦП6-45 також можуть переміщати будь-яке інше повітря, без вмісту маслянистих , хімічних, волокнистих чи липких матеріалів. Номінальна робоча температура повітря 80°С, при загальному вмісті домішок у повітрі до 1000000 мг/м3(1 кг/м3).

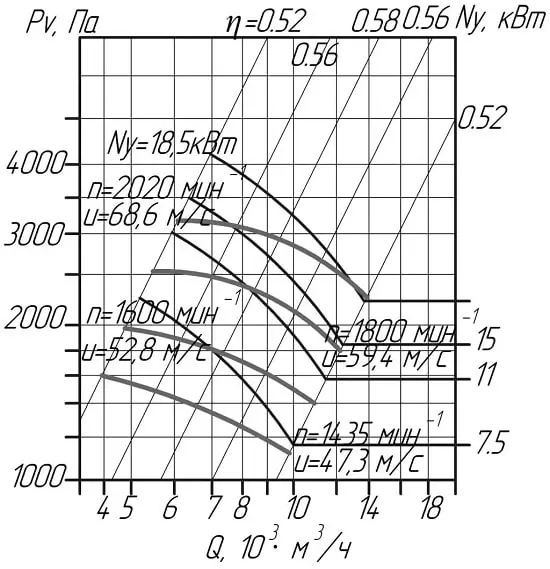

Аеродинамічні показники

Вентилятор пиловий ВРП 120-4< strong>5(ВЦП6-45) < strong>розрахований на виконання таких функцій:

• Видалення деревної стружки або пилу з деревообробних верстатів;
• Видалення металевої стружки та пилу з металообробних верстатів;
• Проведення санітарно-технічних та виробничих цілей у стаціонарних умовах;
• Видалення пилу під час обробки вовни, бавовни тощо;
• Застосування в пилоочисних установках та системах пневмотранспорту.

Номінальний технологічний стандарт відповідно до ТУ 22-4577-79 і стандарту конструкції згідно ГОСТ 5976-73.

• одностороннє всмоктування повітря;
• корпус виготовлений за спірально-поворотним стандартом;
• робочі лопатки радіально прямого типу;
• лопатки - кількість 8 шт.;
• напрямок обертання – вправ/лівий;
• схема виконання: клинопасове виконання при використанні клинопасових передач;
• вентилятор може виготовлятись із вуглецевої сталі високої міцності;

Корпус радіального пилового вентилятора ВЦП6-45 (ВРП 120-45) може виготовлятися з вуглецевої або нержавіючої сталі, різноманітних матеріалів, а також алюмінієвих сплавів високої міцності. Конструкція є спіралеподібною нероз'ємною конструкцією.

На передній стінці корпусу розташовується вхідний патрубок з фланцем циліндричної форми. Для кращої герметичності вихідний патрубок приварюють до корпусу, а зазори між вхідними патрубками і робочим колесом можна регулювати.

Робоче колесо є зварною конструкцією, на якій розташовується 8 прямих лопаток, маточини і дві зірочки.

Радіальний пиловий вентилятор ВЦП 6-45 може бути двох видів: з правим і лівим обертанням, за ГОСТом 10616, а загальний принцип обертання будується за схемою переміщення повітря засобом передачі частини енергії від робочого колеса, який насаджується на вал і обертається за допомогою роботи двигуна.

Корпус разом з двигуном монтується на загальній рамі - це зварна конструкція, яку роблять зі спеціальних швелерів і куточків. Щоб краще закріпити раму, у ній робляться спеціальні отвори для фіксації до фундаменту.

Перед запуском вентилятор пиловий радіальний ВЦП6-45№6,3, потрібно уважно оглянути та перевірити всі вузли. Далі провести весь ряд описаних нижче операцій:

• Переконайтеся, що робоче колесо легко і плавно обертається;
• Перевірте якість затягування болтів і наскільки добре закріплене робоче колесо;
• Перед запуском необхідно заземлити двигун та корпус вентилятора;
• Ненадовго увімкніть/вимкніть вентилятор, щоб перевірити напрямок обертання робочого колеса. Напрямок повинен відповідати стрілкам покажчикам на корпусі вентилятора;

Після перевірки необхідно запустити вентилятор. І якщо під час роботи вентилятор видає небажані шуми чи стуки, то потрібно перевірити вентилятор пилової ВРП 120-45 на предмет неправильного підключення або поломок.

Вентилятор	Двигун	Потужність, кВт	Частота вр., про/хв	Тиск, Па	Продуктивність. м³/год тис.	Вага, кг
виконання № 5
ВЦП 6-45 (ВРП 120-45) №6,3	АІР 112 М6	4	1000	520-850	1,6-8,5	-
ВЦП 6-45 (ВРП 120-45) №6,3	АІР 132 S6	5,5	1000	720-1120	1,8-9,2	-
ВЦП 6-45 (ВРП 120-45) №6,3	АІР 100 L4	4	1500	759-310	2,56-11,98	219
ВЦП 6-45 (ВРП 120-45) №6,3	АІР 112 M4	5,5	1500	919-379	2,81-13,2	250
ВЦП 6-45 (ВРП 120-45) №6,3	АІР 132 S4	7,5	1500	1093-451	3,07-14,4	268
ВЦП 6-45 (ВРП 120-45) №6,3	АІР 132 M4	11	1500	1488-614	3,58-16,8	286
ВЦП 6-45 (ВРП 120-45) №6,3	АІР 160 S4	15	1500	1708-705	3,84-18	324
ВЦП 6-45 (ВРП 120-45) №6,3	АІР 160 M4	18,5	1500	1943-802	4,09-19,19	429
ВЦП 6-45 (ВРП 120-45) №6,3	АІР 180 S4	22	1500	2194-905	4,35-20,39	450
ВЦП 6-45 (ВРП 120-45) №6,3	АІР 180 M4	30	1500	2740-1131	4,86-22,79	498
