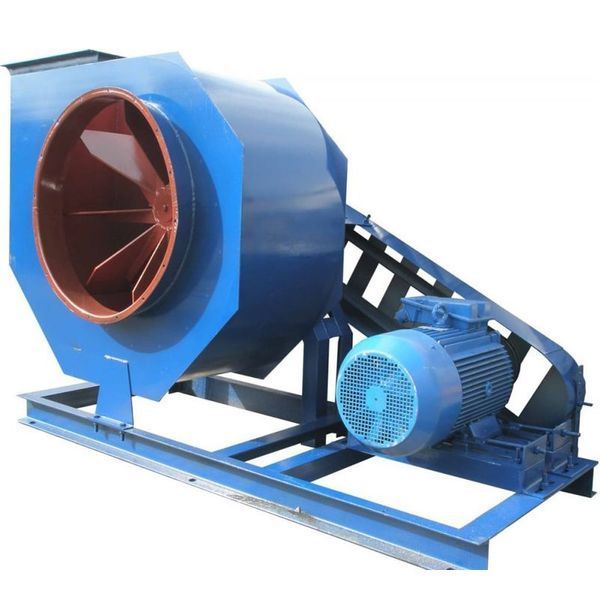

Пиловий вентилятор ВЦП 6-45 №6,3 15 кВт, 1500 об.

Пиловий вентилятор ВЦП 6-45 №6,3 15 кВт, 1500 об.

Відгуки: 0
Номер: ve-18346
ЦІНА:з ПДВ
Ціну уточнюйте
($ 0 | 0 €)
В наявності
Опис

Габаритні розміри вентиля4 №6,3

№ вентилятораhlLmaxAHBmaxCC1C2C3nn1n2DD1dA1a1a2A2A3t
ВЦП 6-45 (ВРП 120-45) №6,37401951200316114217263029141000110123344050018380324324432432108

Застосування – пиловий радіальний вентилятор ВЦП 6-46, ВРП 120-45

Пиловий вентилятор ВРП 120-45 – затребувана модель, яка може застосовуватися в дрібній або великій промисловості, з метою продуктивної роботи в повітроводних системах, де потрібно проводити видалення або переміщення різних газоповітряних сумішей, в яких може міститися пил або тверді частинки, при їх концентрації не більше 1 кг/м³.

Радіальні вентилятори ВЦП6-45 також можуть переміщати будь-яке інше повітря, без вмісту маслянистих , хімічних, волокнистих чи липких матеріалів. Номінальна робоча температура повітря 80°С, при загальному вмісті домішок у повітрі до 1000000 мг/м3(1 кг/м3).

Аеродинамічні показники

Аеродинамічні показники вентилятора ВЦП6- 3

Вентилятор пиловий ВРП 120-4< strong>5(ВЦП6-45) < strong>розрахований на виконання таких функцій:

  • Видалення деревної стружки або пилу з деревообробних верстатів;
  • Видалення металевої стружки та пилу з металообробних верстатів;
  • Проведення санітарно-технічних та виробничих цілей у стаціонарних умовах;
  • Видалення пилу під час обробки вовни, бавовни тощо;
  • Застосування в пилоочисних установках та системах пневмотранспорту.

Номінальний технологічний стандарт відповідно до ТУ 22-4577-79 і стандарту конструкції згідно ГОСТ 5976-73.

  • одностороннє всмоктування повітря;
  • корпус виготовлений за спірально-поворотним стандартом;
  • робочі лопатки радіально прямого типу;
  • лопатки - кількість 8 шт.;
  • напрямок обертання – вправ/лівий;
  • схема виконання: клинопасове виконання при використанні клинопасових передач;
  • вентилятор може виготовлятись із вуглецевої сталі високої міцності;

Корпус радіального пилового вентилятора ВЦП6-45 (ВРП 120-45) може виготовлятися з вуглецевої або нержавіючої сталі, різноманітних матеріалів, а також алюмінієвих сплавів високої міцності. Конструкція є спіралеподібною нероз'ємною конструкцією.

На передній стінці корпусу розташовується вхідний патрубок з фланцем циліндричної форми. Для кращої герметичності вихідний патрубок приварюють до корпусу, а зазори між вхідними патрубками і робочим колесом можна регулювати.

Робоче колесо є зварною конструкцією, на якій розташовується 8 прямих лопаток, маточини і дві зірочки.

Радіальний пиловий вентилятор ВЦП 6-45 може бути двох видів: з правим і лівим обертанням, за ГОСТом 10616, а загальний принцип обертання будується за схемою переміщення повітря засобом передачі частини енергії від робочого колеса, який насаджується на вал і обертається за допомогою роботи двигуна.

Корпус разом з двигуном монтується на загальній рамі - це зварна конструкція, яку роблять зі спеціальних швелерів і куточків. Щоб краще закріпити раму, у ній робляться спеціальні отвори для фіксації до фундаменту.

Перед запуском вентилятор пиловий радіальний ВЦП6-45№6,3, потрібно уважно оглянути та перевірити всі вузли. Далі провести весь ряд описаних нижче операцій:

  • Переконайтеся, що робоче колесо легко і плавно обертається;
  • Перевірте якість затягування болтів і наскільки добре закріплене робоче колесо;
  • Перед запуском необхідно заземлити двигун та корпус вентилятора;
  • Ненадовго увімкніть/вимкніть вентилятор, щоб перевірити напрямок обертання робочого колеса. Напрямок повинен відповідати стрілкам покажчикам на корпусі вентилятора;

Після перевірки необхідно запустити вентилятор. І якщо під час роботи вентилятор видає небажані шуми чи стуки, то потрібно перевірити вентилятор пилової ВРП 120-45 на предмет неправильного підключення або поломок.

ВентиляторДвигунПотужність, кВтЧастота вр., про/хв Тиск, ПаПродуктивність. м³/год тис.Вага, кг
виконання № 5
ВЦП 6-45 (ВРП 120-45) №6,3АІР 112 М641000520-8501,6-8,5-
ВЦП 6-45 (ВРП 120-45) №6,3АІР 132 S6 5,51000720-11201,8-9,2-
ВЦП 6-45 (ВРП 120-45) №6,3АІР 100 L4 41500759-3102,56-11,98219
ВЦП 6-45 (ВРП 120-45) №6,3АІР 112 M4 5,51500919-3792,81-13,2250
ВЦП 6-45 (ВРП 120-45) №6,3АІР 132 S4 7,515001093-4513,07-14,4268
ВЦП 6-45 (ВРП 120-45) №6,3АІР 132 M4 1115001488-6143,58-16,8286
ВЦП 6-45 (ВРП 120-45) №6,3АІР 160 S4 1515001708-7053,84-18324
ВЦП 6-45 (ВРП 120-45) №6,3АІР 160 M4 18,515001943-8024,09-19,19429
ВЦП 6-45 (ВРП 120-45) №6,3АІР 180 S4 2215002194-9054,35-20,39450
ВЦП 6-45 (ВРП 120-45) №6,3АІР 180 M4 3015002740-11314,86-22,79498

Щоб отримати більше інформації або купити пиловий радіальний вентилятор ВЦП6-45(ВРП 1em>20-45) №6,3 15 кВт, 1500 об., вам необхідно звернутися до менеджерів компанії «ОВК Комплект». Це професіонали своєї справи, які завжди готові допомогти з вибором необхідної моделі, враховуючи всі Ваші побажання.

Своє замовлення ви отримаєте в максимально короткі терміни, з доставкою по Києву та всій Україні.

Дзвоніть нам, щоб дізнатися про свою знижку!
