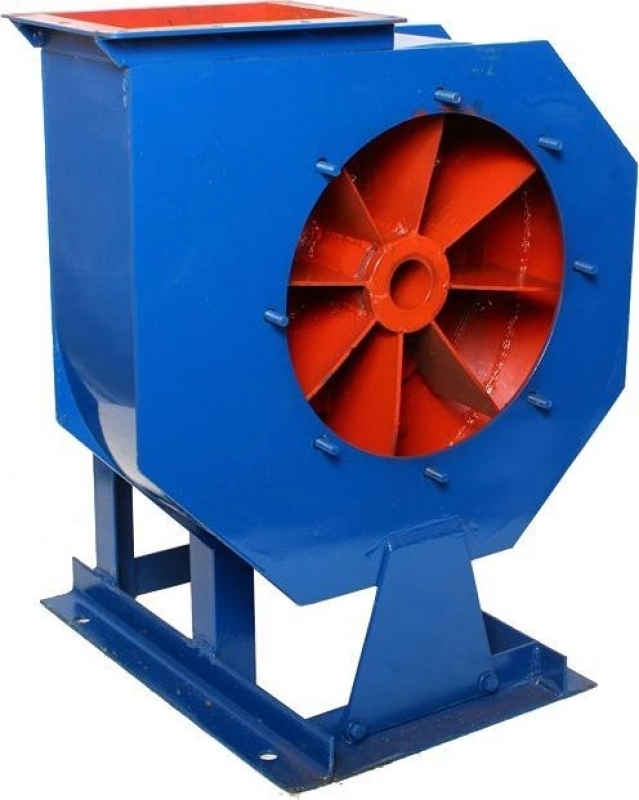

Пиловий вентилятор ВЦП 5-45 (ВРП) №6,3 22 кВт, 3000 об.
  • Пиловий вентилятор ВЦП 5-45 (ВРП) №6,3 22 кВт, 3000 об.
  • Пиловий вентилятор ВЦП 5-45 (ВРП) №6,3 22 кВт, 3000 об. 1
  • Пиловий вентилятор ВЦП 5-45 (ВРП) №6,3 22 кВт, 3000 об. 2
  • Пиловий вентилятор ВЦП 5-45 (ВРП) №6,3 22 кВт, 3000 об. 3
  • Пиловий вентилятор ВЦП 5-45 (ВРП) №6,3 22 кВт, 3000 об. 4
  • Пиловий вентилятор ВЦП 5-45 (ВРП) №6,3 22 кВт, 3000 об. 5

Пиловий вентилятор ВЦП 5-45 (ВРП) №6,3 22 кВт, 3000 об.

Відгуки: 0
Номер: ve-18265
ЦІНА:з ПДВ
Ціну уточнюйте
($ 0 | 0 €)
В наявності
Опис

Габаритні розміри - пиловий вентилятор ВЦП 5-45 (ВРП 100-45) №6,3 22кВт, 3000 об.

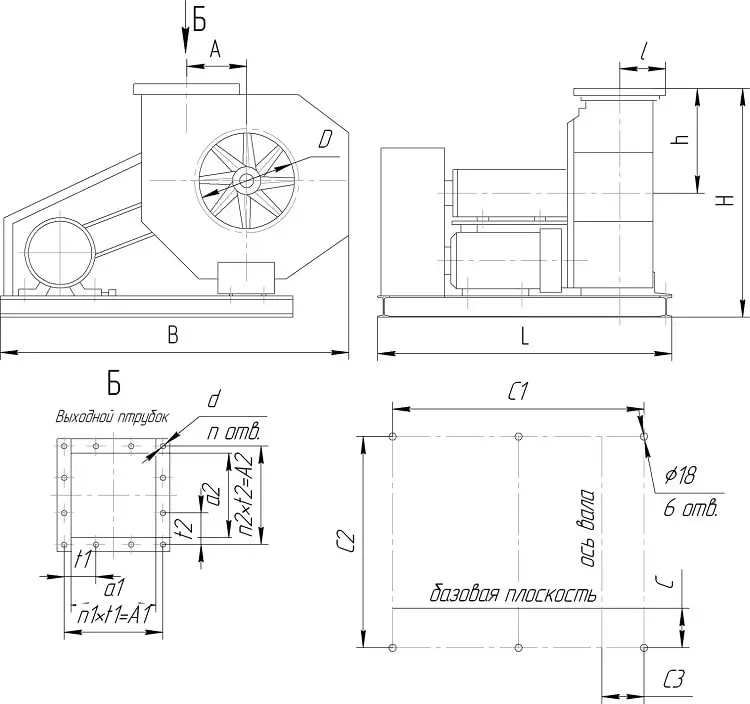

Габаритні розміри вентилятора ВЦП 5-45 (ВРП) №6,3

№ вентилятораHhАВLDCC1C2C3nda1a2A1A2t1t2n1n2
ВЦП 5-45 (ВРП) №6,311734103281835810465144.5135063012514113782304202701059043

Застосування – пиловий радіальний вентилятор ВЦП 5-45, ВРП 100-45

Пиловий вентилятор ВРП 100-45 - затребувана модель, яка може застосовуватися в дрібній або великій промисловості, з метою продуктивної роботи в повітроводних системах, де потрібно виробляти видалення або переміщення різних газоповітряних сумішей, в яких може міститися пил або тверді частинки, при їх концентрації не більше 1 кг/м³.

Радіальні вентилятори ВЦП 5-45 також можуть переміщувати будь-яке інше повітря без вмісту маслянистих, хімічних, волокнистих або липких матеріалів. Номінальна робоча температура повітря 80°С, при загальному вмісті домішок у повітрі до 1000000 мг/м3 (1 кг/м3).

Аеродинамічні показники 5-45 №6,3

Вентилятор пиловийВРП 100-45 (ВЦП 5-45)проводить таку роботу:

  • Видалення деревної стружки або пилу з деревообробних верстатів;
  • Видалення металевої стружки та пилу з металообробних верстатів;
  • Проведення санітарно-технічних та виробничих цілей у стаціонарних умовах;
  • Видалення пилу під час обробки вовни, бавовни тощо;
  • Застосування в пилоочисних установках та системах пневмотранспорту.

Номінальний технологічний стандарт відповідно до ТУ 22-4577-79 та стандарту конструкції згідно з ГОСТ 5976-73.

  • одностороннє всмоктування повітря;
  • корпус виготовлений за спірально-поворотним стандартом;
  • робочі лопатки радіально прямого типу;
  • лопатки - кількість 8 шт.;
  • напрямок обертання – вправ/лівий;
  • схема виконання - № 1;
  • вентилятор може виготовлятись із вуглецевої або нержавіючої сталі, різнорідних матеріалів, а також алюмінієвих сплавів високої міцності;

Корпус радіального пилового вентилятора ВЦП 5-45 (ВРП 100-45) може виготовлятися з вуглецевої або нержавіючої сталі, різнорідних матеріалів, а також алюмінієвих сплавів високої міцності. Конструкція є спіралеподібною нероз'ємною конструкцією.

На передній стінці корпусу розташовується вхідний патрубок з фланцем циліндричної форми. Для кращої герметичності вихідний патрубок приварюють до корпусу, а зазори між вхідними патрубками і робочим колесом можна регулювати.

Робоче колесо є зварною конструкцією, на якій розташовується 8 прямих лопаток, маточини і дві зірочки.

Перед запуском вентилятор пиловий радіальний ВЦП 5-45 №6,3, потрібно уважно оглянути та перевірити всі вузли. Далі провести весь ряд описаних нижче операцій:

  • Переконайтеся, що робоче колесо легко і плавно обертається;
  • Проведіть перевірку та регулювання осьового та радіального зазору;
  • Перевірте якість затягування болтів і наскільки добре закріплене робоче колесо;
  • Заземліть корпус вентилятора та двигуна;
  • Ненадовго увімкніть/вимкніть вентилятор, щоб перевірити напрямок обертання робочого колеса. Напрямок повинен відповідати стрілкам покажчикам на корпусі вентилятора;
  • Провести приєднання нагнітальних та всмоктувальних повітроводів за допомогою гнучких вставок.

Після перевірки необхідно запустити вентилятор. І якщо під час роботи вентилятор видає небажані шуми або стукіт, то потрібно перевірити вентилятор пилової ВРП 100-45 на предмет неправильного підключення або поломок.

Вентилятор

Двигун

Потужність, кВт

Частота вр., про/хв

Тиск, Па

Продуктивність. м³/год тис.

Вага, кг

виконання № 1

ВЦП 5-45 (ВРП) №6,3

АІР112М4

5,5

1500

1596-1310

2-8,1

170

ВЦП 5-45 (ВРП) №6,3

АІР132S4

7,5

1500

2089-1674

2,89-9,12

195

виконання № 5

ВЦП 5-45 (ВРП) №6,3

АІР132S4

7,5

1500

2089-1674

2,89-9,12

195

ВЦП 5-45 ( ВРП) №6,3

АІР132М4

11

1500

2089-1174

2,89-13,7

107

ВЦП 5-45 (ВРП) №6,3

АІР160S4

15

1500

1870

11

-

ВЦП 5-45 (ВРП) №6,3

АІР180S2

22

3000

2900

11,9

-

ВЦП 5-45 (ВРП) №6,3

АІР180М2

30

3000

2630-3710

6,7-13,5

-

Щоб отримати більше інформації або купити пиловий радіальний вентилятор ВЦП 5-45 (ВРП 100-45) №6,3 22 кВт, 3000 про.
