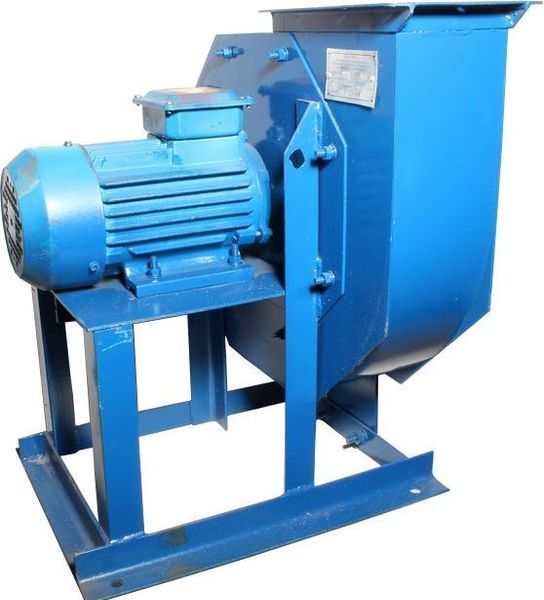

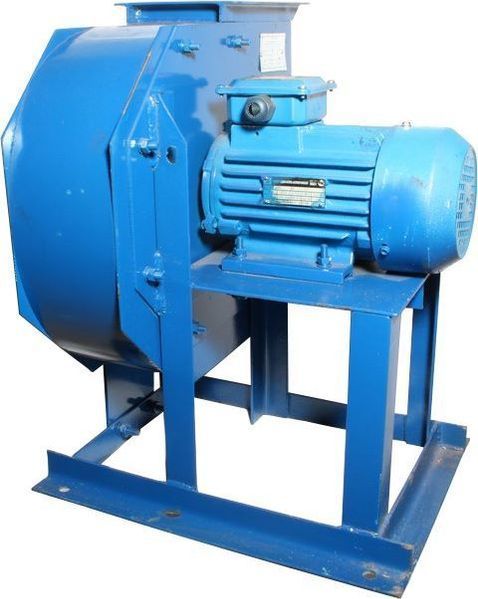

Пиловий вентилятор ВЦП 5-45 (ВРП) №6,3 11 кВт, 1500 об.

Габаритні розміри - пиловий вентилятор ВЦП 5-45 (ВРП 100-45) №6,3 11кВт, 1500 об.

Застосування – пиловий радіальний вентилятор ВЦП 5-45, ВРП 100-45

Пиловий вентилятор ВРП 100-45 - затребувана модель, яка може застосовуватися в дрібній або великій промисловості, з метою продуктивної роботи в повітроводних системах, де потрібно виробляти видалення або переміщення різних газоповітряних сумішей, в яких може міститися пил або тверді частинки, при їх концентрації не більше 1 кг/м³.

Радіальні вентилятори ВЦП 5-45 також можуть переміщувати будь-яке інше повітря без вмісту маслянистих, хімічних, волокнистих або липких матеріалів. Номінальна робоча температура повітря 80°С, при загальному вмісті домішок у повітрі до 1000000 мг/м3 (1 кг/м3).

Вентилятор пиловий ВРП 100-45 (ВЦП 5-45) проводить таку роботу:

• Видалення деревної стружки або пилу з деревообробних верстатів;
• Видалення металевої стружки та пилу з металообробних верстатів;
• Проведення санітарно-технічних та виробничих цілей у стаціонарних умовах;
• Видалення пилу під час обробки вовни, бавовни тощо;
• Застосування в пилоочисних установках та системах пневмотранспорту.

Номінальний технологічний стандарт відповідно до ТУ 22-4577-79 та стандарту конструкції згідно з ГОСТ 5976-73.

• одностороннє всмоктування повітря;
• корпус виготовлений за спірально-поворотним стандартом;
• робочі лопатки радіально прямого типу;
• лопатки - кількість 8 шт.;
• напрямок обертання – вправ/лівий;
• схема виконання - № 1;
• вентилятор може виготовлятись із вуглецевої або нержавіючої сталі, різнорідних матеріалів, а також алюмінієвих сплавів високої міцності;

Корпус радіального пилового вентилятора ВЦП 5-45 (ВРП 100-45) може виготовлятися з вуглецевої або нержавіючої сталі, різнорідних матеріалів, а також алюмінієвих сплавів високої міцності. Конструкція є спіралеподібною нероз'ємною конструкцією.

На передній стінці корпусу розташовується вхідний патрубок з фланцем циліндричної форми. Для кращої герметичності вихідний патрубок приварюють до корпусу, а зазори між вхідними патрубками і робочим колесом можна регулювати.

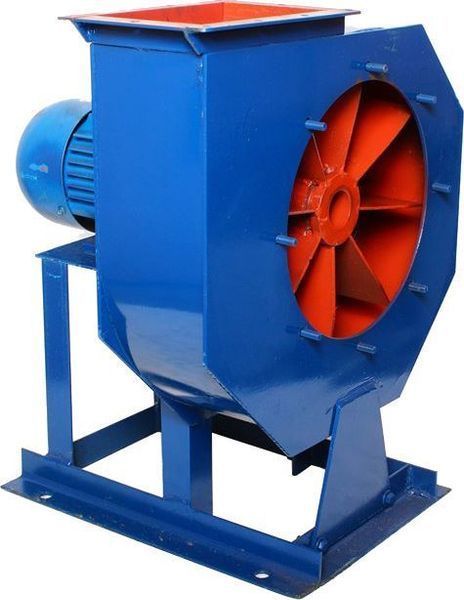

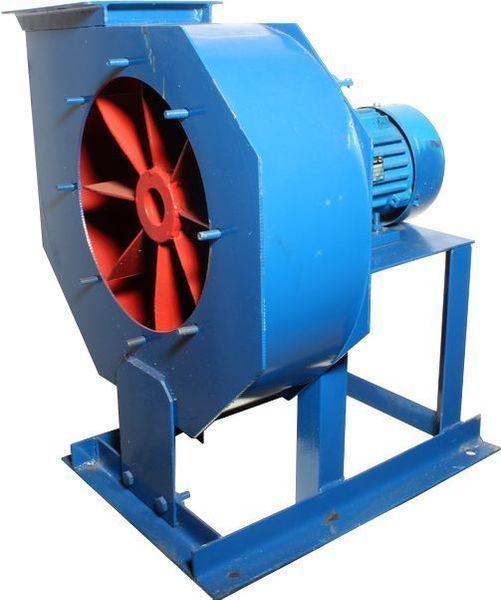

Робоче колесо є зварною конструкцією, на якій розташовується 8 прямих лопаток, маточини і дві зірочки.

Перед запуском вентилятор пиловий радіальний ВЦП 5-45 №6,3, потрібно уважно оглянути та перевірити всі вузли. Далі провести весь ряд описаних нижче операцій:

• Переконайтеся, що робоче колесо легко і плавно обертається;
• Проведіть перевірку та регулювання осьового та радіального зазору;
• Перевірте якість затягування болтів і наскільки добре закріплене робоче колесо;
• Заземліть корпус вентилятора та двигуна;
• Ненадовго увімкніть/вимкніть вентилятор, щоб перевірити напрямок обертання робочого колеса. Напрямок повинен відповідати стрілкам покажчикам на корпусі вентилятора;
• Провести приєднання нагнітальних та всмоктувальних повітроводів за допомогою гнучких вставок.

Після перевірки необхідно запустити вентилятор. І якщо під час роботи вентилятор видає небажані шуми або стукіт, то потрібно перевірити вентилятор пилової ВРП 100-45 на предмет неправильного підключення або поломок.

Вентилятор	Двигун	Потужність, кВт	Частота вр., про/хв	Тиск, Па	Продуктивність. м³/год тис.	Вага, кг
виконання № 1
ВЦП 5-45 (ВРП) №6,3	АІР112М4	5,5	1500	1596-1310	2-8,1	170
ВЦП 5-45 (ВРП) №6,3	АІР132S4	7,5	1500	2089-1674	2,89-9,12	195
виконання № 5
ВЦП 5-45 (ВРП) №6,3	АІР132S4	7,5	1500	2089-1674	2,89-9,12	195
ВЦП 5-45 ( ВРП) №6,3	АІР132М4	11	1500	2089-1174	2,89-13,7	107
ВЦП 5-45 (ВРП) №6,3	АІР160S4	15	1500	1870	11	-
ВЦП 5-45 (ВРП) №6,3	АІР180S2	22	3000	2900	11,9	-
ВЦП 5-45 (ВРП) №6,3	АІР180М2	30	3000	2630-3710	6,7-13,5	-
