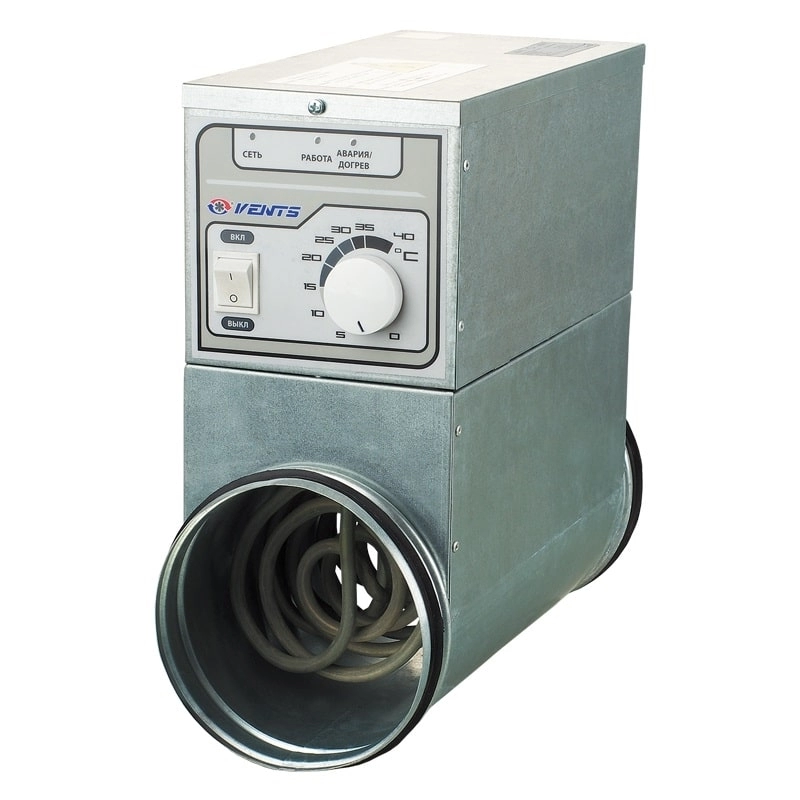

Електричний нагрівач ВЕНТС НК 150-3,6-3 У використовується для забезпечення комфортної температури повітря в різних приміщеннях, включаючи системи опалення, вентиляції та кондиціювання. Основна функція нагрівача полягає в нагріванні припливного повітря, яке поступає до системи вентиляції. Використовується для каналів з круглим перерізом. Налаштування температури нагріву здійснюється за допомогою блоку керування. Також дана модель обладнана вбудованим захистом від перегріву!
Габаритні розміри електричного нагрівача ВЕНТС НК 150-3,6-3У:
Конструкція
Корпус та комутаційна коробка ВЕНТС НК-150-3,6-3 У виготовлені з оцинкованої сталі, а нагрівальні елементи, зокрема, виготовлені з нержавіючої сталі. Нагрівачі оснащені гумовими ущільнювачами для надійного з'єднання з повітропроводами. Більшу потужність можна отримати, якщо установити кілька нагрівачів послідовно, один за одним. Дані електронагрівачі обладнані двома типами захисту від перегріву:
- 1 - при досягненні нагріву до 50 °С, автоматично відбувається повне відключення системи з наступним перезапуском механізму.
- 2 - у випадку виникнення форс-мажорних або аварійних ситуацій, коли електричний нагрівач досягає 90 °C або вище, можливе ручне зупинення механізму.
Керування
Керування даною моделлю здійснюється через блок керування. Пристрій може працювати в наступних режимах:
- Підтримка потужності нагріву пропорційно величині зовнішнього керуючого сигналу 0–10 В від 0 до 100%.
- Підтримка заданого значення температури в каналі з даними зовнішнього датчика температури (придбається окремо).
Налаштування температури у цій моделі здійснюється за допомогою ручки вбудованого терморегулятора або зовнішнього пристрою з керуючим сигналом 0–10 В для пропорційного нагріву в каналі, в діапазоні від -30 °С до +30 °С. Також модель має вбудований датчик температури. Крім того, ви можете контролювати роботу пристрою завдяки спеціальним індикаторам: "Мережа" (зелений колір), "Робота" (жовтий колір), "Аварія" (червоний колір).
Аеродинамічні характеристики електричного нагрівача ВЕНТС НК-150-3,6-3-У:
Монтаж
Конструкція нагрівача дає змогу його установити на круглих повітропроводах за допомогою хомутів. Напрямок руху повітря повинен співпадати з напрямком стрілки на калорифері. Ці нагрівачі можна встановлювати у різних положеннях, крім положення електрощитом догори, оскільки є ризик протікання конденсату та замикання електропроводки.
Краще усього встановлювати нагрівач так, щоб потік повітря рівномірно розподілявся по всьому перерізу. Перед нагрівачем слід встановити повітряний фільтр, який буде захищати нагрівальні елементи від забруднення. Рекомендується забезпечити відстань не менше двох з'єднувальних діаметрів між нагрівачем та іншими елементами системи.
Мінімальна швидкість потоку повітря, для якої розрахований нагрівач ВЕНТС НК 150-3,6-3 У, становить 1,5 м/с, максимальна робоча температура виходящого повітря - 30 °С. У разі використання регулятора обертів вентилятора, слід забезпечити мінімальний витратний потік повітря через нагрівач. Забороняється подавати живлення на нагрівач, коли вентилятор вимкнено.
Для коректної роботи пристрою рекомендується використовувати систему автоматики, яка забезпечує комплексне управління та захист: автоматичне регулювання потужності та температури нагріву повітря; контроль стану фільтра за допомогою датчика диференціального тиску; блокування живлення на нагрівач у разі зупинки приточного вентилятора, зниження швидкості потоку повітря та в разі спрацювання вбудованих термостатів для захисту від перегріву. Крім того, система забезпечує відключення системи вентиляції з продуванням нагрівальних елементів. Усі ці заходи гарантують ефективність та безпеку роботи нагрівачів.
Схема підключення електричного нагрівача ВЕНТС НК 150-3,6-3 У
PE - заземлення; L - фаза; N - нейтраль; QF – зовнішній вимикач; X1 - клемна колодка.
