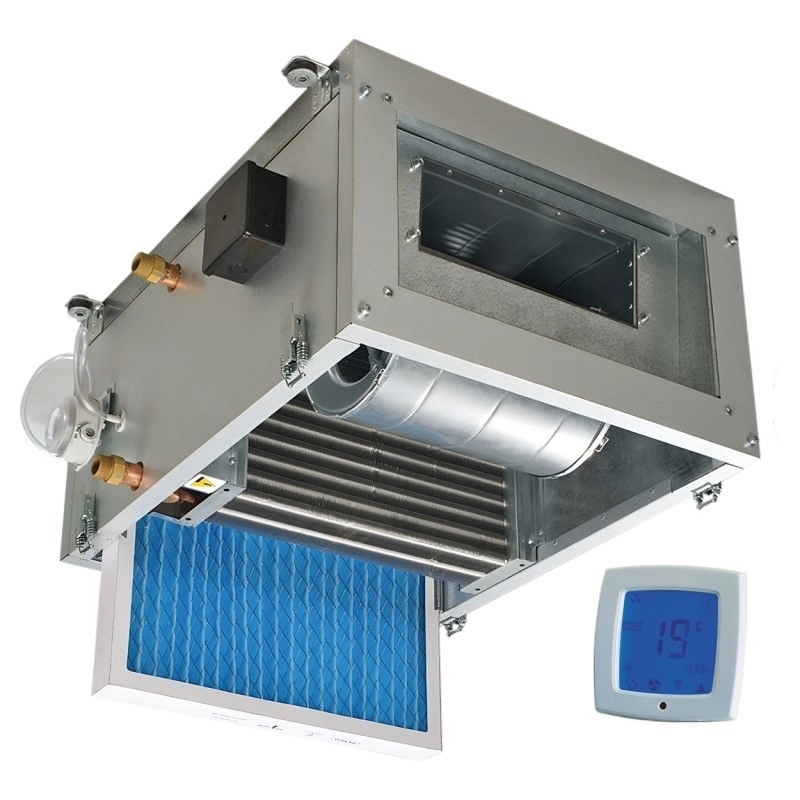

ВЕНТС МПА 3200 В LCD – припливна установка

ВЕНТС МПА 3200 В LCD - це одна з найякісніших припливних установок з ⚡ водяним нагрівом ⚡ та відносно низьким споживанням електроенергії у своєму класі! Вентиляційна установка VENTS МПА 3200 В LCD представляє собою комплексний вентиляційний агрегат, який забезпечує фільтрацію, нагрів та подачу свіжого повітря в приміщення. За допомогою водяного нагрівача відбувається нагрів припливного повітря. Керування даною моделлю здійснюється за допомогою вбудованого блока автоматики та зручного сенсорного пульта керування. Такі припливні установки використовуються в системах вентиляції та кондиціювання житлових, офісних, комерційних та інших громадських приміщеннях.

≡ ВЕНТИЛЯТОРИ

У вентиляційній установці VENTS MPA 3200 В LCD використовується центрифужний вентилятор двостороннього всмоктування з назад загнутими лопатями. Крім того, двигун має вбудований термостат захисту з автоматичним перезапуском. Також, обладнаний кульковими підшипниками, які гарантують тривалий термін служби (не менше 40000 годин).

≡ КОНСТРУКЦІЯ

Корпус ВЕНТС МПА 3200 В LCD виготовлений зі сталі з покриттям з алюмоцинку. Внутрішня частина забезпечена тепло- та звукоізоляцією з мінеральної вати товщиною 25 мм. Для фільтрації припливного повітря вбудований фільтр з рівнем очищення G4. Для нагріву надходячого повітря взимку та в перехідні періоди використовується водяний (гліколієвий) нагрівач. Водонагрівачі призначені для використання при максимальному робочому тиску 1,0 МПа (10 бар) та максимальній робочій температурі теплоносія 95 °С.

≡ АВТОМАТИКА Припливної установки ВЕНТС МПА 3200 В LCD

Завдяки вбудованій системі автоматики, ви маєте можливість керувати продуктивністю вентилятора (3 швидкості), налаштовувати температуру припливного повітря та стежити за рівнем забруднення. Усе це налаштування легко виконується через сенсорну панель керування. У стандартний комплект постачання входить 10-метровий кабель, що дозволяє розмістити панель керування в зручному для Вас місці!

Габаритні розміри ВЕНТС МПА 3200 В LCD

≡ ФУНКЦІЇ КЕРУВАННЯ ТА ЗАХИСТУ

Припливна установка ВЕНТС МПА 3200 В LCD має ряд можливостей та функцій, таких як:

• Можливість увімкнення та вимкнення електродвигуна установки;
• Регулювання швидкості обертання вентилятора (3 швидкості);
• Підтримання оптимальної температури повітря, що надходить, керування циркуляційним насосом та контроль за регулюючим клапаном у змішувальному вузлі нагрівача;
• Забезпечення захисту рідинного нагрівача від замерзання за допомогою датчика температури повітря після нагрівача та датчика температури зворотного теплоносія;
• Керування та спостереження за роботою зовнішнього циркуляційного насоса, розташованого на трубопроводі подачі теплоносія до рідкісного нагрівача (насос змішувального вузла);
• Регулювання роботи блока компресора та конденсатора охолоджувального пристрою з урахуванням температури в приміщенні (при додатковій установці канального охолоджувального пристрою);
• Керування припливним вентилятором та перевірка його функціонування;
• Моніторинг ступеня забруднення фільтра;
• Контроль над електроприводом зовнішнього повітряного клапана;
• Можливість призупинення роботи системи за командою від щита пожежної сигналізації.

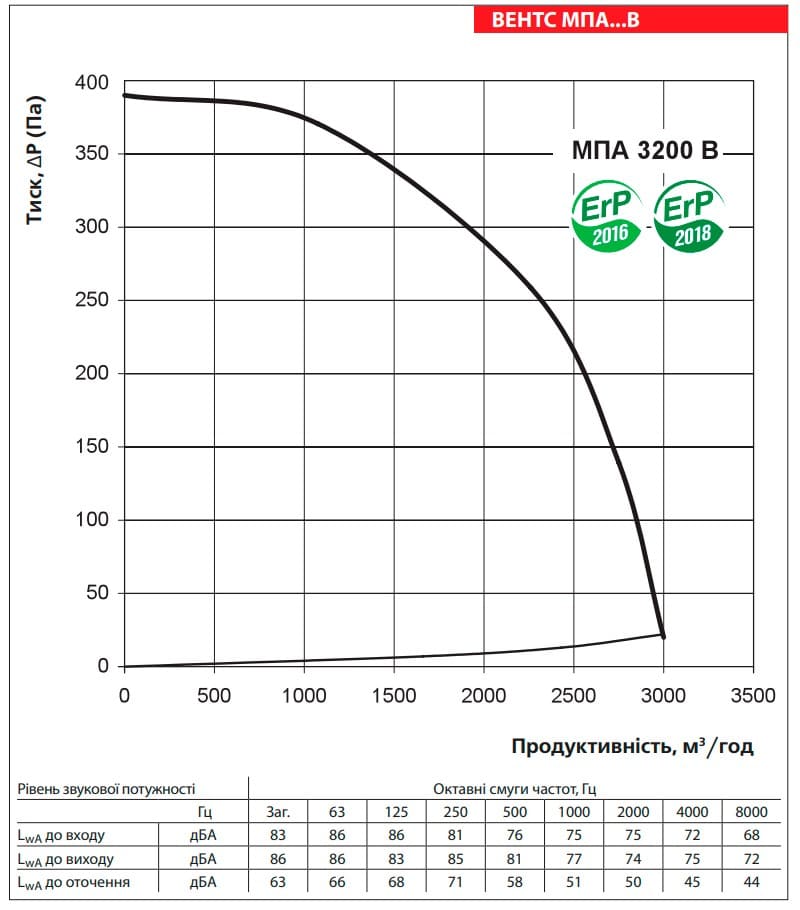

Аеродинамічні характеристики ВЕНТС МПА 3200 В LCD

Параметри водяного нагрівача установки ВЕНТС МПА 3200 В LCD

Приклад розрахунку параметрів водяного нагрівача:

При витраті повітря 2400 м³/год, швидкість в розрізі нагрівача буде складати 3,61 м/с 1.

Щоб знайти температуру, до якої можливий нагрів повітря, необхідно від точки перетину витрати повітря 1 з лінією розрахункової зимової температури (синя лінія, наприклад, -20 °С) провести вліво лінію 2 до перетину з температурним перепадом води (наприклад, 70/50) і підняти перпендикулярно до осі температури повітря після нагрівача (30 °С) 3.

Для визначення потужності нагрівача необхідно від точки перетину витрати повітря 1 з лінією розрахункової зимової температури (червона лінія, наприклад, -20 °С) провести вправо лінію 4 до перетину з температурним перепадом води (наприклад, 70/50) і підняти перпендикулярно до осі потужності нагрівача (50,0 кВт) 5.

Для визначення необхідної витрати води через нагрівач необхідно опустити перпендикуляр 6 на вісь витрати води через нагрівач (0,62 л/сек.).

Для визначення падіння тиску води в нагрівачі необхідно знайти точку перетину лінії 6 з графіком втрати тиску і провести перпендикулярно 7 вправо на вісь падіння тиску води (15 кПа).

≡ МОНТАЖ

Припливну установку можна встановити на підлозі, підвісити до стелі за допомогою монтажного кута з віброподушкою або закріпити на стіні за допомогою кронштейнів. Процедуру монтажу можна здійснювати як у допоміжних приміщеннях (балкон, кладова, підвал, горище і т.д.), так і в основних приміщеннях, розмістивши установку над підвісним стеллю, в ніші або на відкритому доступі.

Допускається монтувати установку в будь-якому положенні, крім вертикального, при якому напрям потоку повітря буде спрямований вниз (при цьому ТЕНи повинні розташовуватися не під вентилятором). Важливо забезпечити доступ до установки для проведення обслуговування та очищення фільтра!

Схема підключення припливної установки ВЕНТС МПА 3200 В LCD до мережі

PE - заземлення; L1, L2, L3 - фази; X1 – клемна колодка; QF – зовнішній автоматичний вимикач.

Приклад установки ВЕНТС МПА 3200 В LCD в офісі
