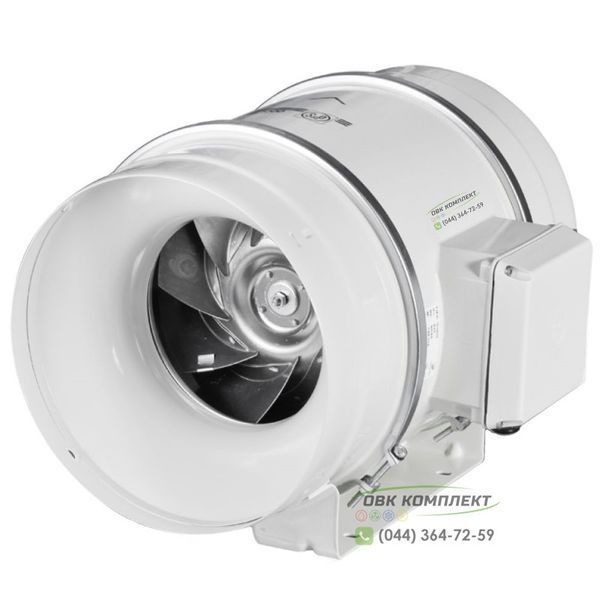

Вентилятор Soler&Palau TD-1000/250 використовується в системах приточно-витяжної вентиляції. Цей вентилятор ідеально підходить для таких приміщень, як лікарні, музеї, бібліотеки, ресторани, кафе та інші схожі місця. Використання підшипників кочення та вбудованого захисту від перегріву в двигуні гарантує тривалий термін служби пристрою. Завдяки компактному розбірному корпусу монтаж цього вентилятора стає легким і зручним. Крім того, вентилятор оснащений зовнішньою клемною коробкою, що спрощує процес його підключення до мережі.

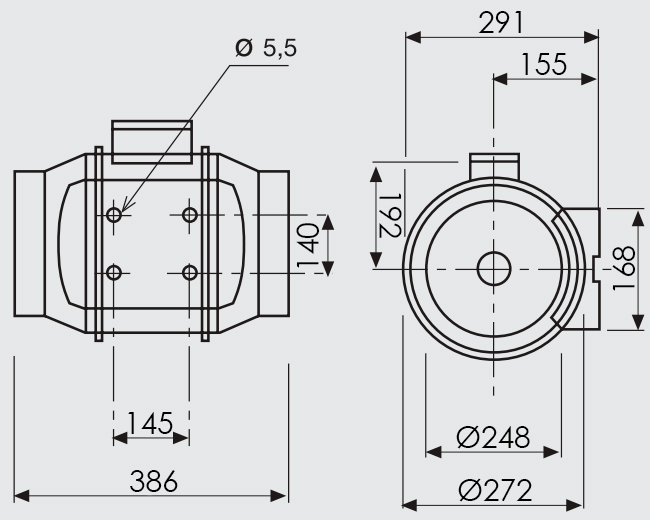

Габаритні розміри вентилятора Soler&Palau TD-1000/250:
Конструкція
Вентилятор TD-1000/250 має універсальну конструкцію, що дозволяє встановити його в будь-якій частині повітропроводу. Корпус виконаний з листової сталі з епоксидним покриттям, а крильчатка - з алюмінію.
Двигун
Модель обладнана однофазним тришвидкісним високоефективним двигуном на підшипниках кочення, які гарантують тривалу і надійну роботу. Клас захисту двигуна - IP 44, клас ізоляції - B. Також пристрій обладнаний вбудованим захистом від перегріву.

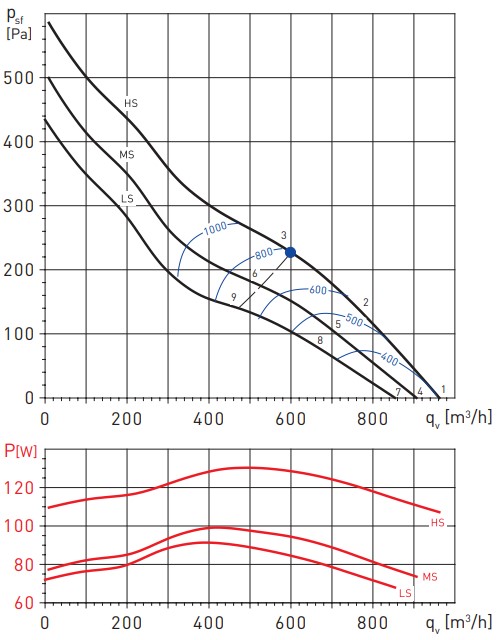

Аеродинамічні характеристики вентилятора Soler&Palau TD-1000/250:
![Аеродинамічні показники вентилятора Soler&Palau TD-1000/250 Аеродинамічні показники Soler&Palau TD-1000/250](/uploads/soler_palau/soler-palau-td-mixvent-1000-250-aero.jpg)
- qsf - статичний тиск в Па;
- qv - витрати повітря в м³/год;
- P - споживана потужність в Вт;
- SFP - питома потужність вентилятора в Вт/м³/с (сині криві);
- HS - висока швидкість;
- MS - середня швидкість;
- LS - низька швидкість.
Послідовність монтажу вентилятора Soler&Palau TD-1000/250:
![Монтаж вентилятора Soler&Palau TD-1000/250 Встановлення Soler&Palau TD-1000/250](/uploads/soler_palau/soler-palau-td-mixvent-montazh-ukr.jpg)
Керування
Регулювання швидкостей здійснюється за допомогою перемикання фази між роз'ємами "LA" (висока), "LB" (середня), "LC" (низька) швидкість обертання вентилятора, або ж за допомогою регулятора швидкості.
Схема підключення канального вентилятора Soler&Palau TD-1000/250:
L — фаза; N — нуль; LA — клема максимальної швидкості; LB — клема середньої швидкості; LС — клема мінімальної швидкості; REB - електронний регулятор швидкості; INT 4P, COM 3 - тришвидкісні пульти керування.
Технічні характеристики вентилятора Soler&Palau TD-1000/250:
Модель | TD-1000/250 | TD-1300/250 | TD-2000/315 | ||||||
Швидкість | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 |
Розмір патрубка, мм | 250 | 160 | 200 | ||||||
Спожив. потужність, Вт | 91 | 99 | 130 | 163 | 177 | 214 | 173 | 223 | 287 |
Спожив. струм, А | 0.28 | 0.31 | 0.46 | 0.60 | 0.65 | 0.80 | 0.64 | 0.79 | 0.97 |
Макс. продуктивність, м³/год | 850 | 910 | 960 | 1220 | 1300 | 1400 | 1430 | 1630 | 1800 |
Частота обертання, об/хв | 2510 | 2620 | 2790 | 2370 | 2510 | 2690 | 2130 | 2420 | 2710 |
Рівень звук. тиску на відстані 3 м, дБ(А) | 37 | 37 | 38 | 37 | 42 | 45 | 40 | 40 | 49 |
Діапазон робочої температури, °C | -40...+60 | -40...+60 | -40...+60 | ||||||
Захист | IP 44 | IP 44 | IP 44 |
Вентилятори Soler&Palau TD-1000/250 виробляються в Іспанії на заводі Soler&Palau - найбільшим виробником і експортером вентиляційного обладнання. Якість вентиляторів відповідає європейським та міжнародним стандартам та вимогам до енергоефективності, надійності та безпеки, що підтверджується відповідними сертифікатами.
Компанія ОВК КОМПЛЕКТ - офіційний дилер заводу Soler&Palau на території України. Ми реалізуємо продукцію не лише кінцевому споживачу, а також монтажним та торговим організаціям. У нас найвигідніші умови: оптові ціни, швидка доставка та офіційна гарантія! Також ми здійснюємо експорт вентиляторів Soler&Palau в Грузію, Молдову та інші країни Європи та СНД. Надаємо весь необхідний пакет документів для оформлення митної декларації.
Все вентиляційне обладнання Soler&Palau підтримується в достатній кількості на складах компанії в Києві та Дніпрі. Якщо у вас є потреба купити вентилятор Soler&Palau TD-1000/250 чи будь-який інший - телефонуйте нам за номером ☎️+38 (044) 364-72-59, робіть замовлення на нашому сайті https://ovk.ua або пишіть на електронну пошту info@ovk.ua. Якщо вам знадобиться консультація - наші фахівці з радістю допоможуть!
