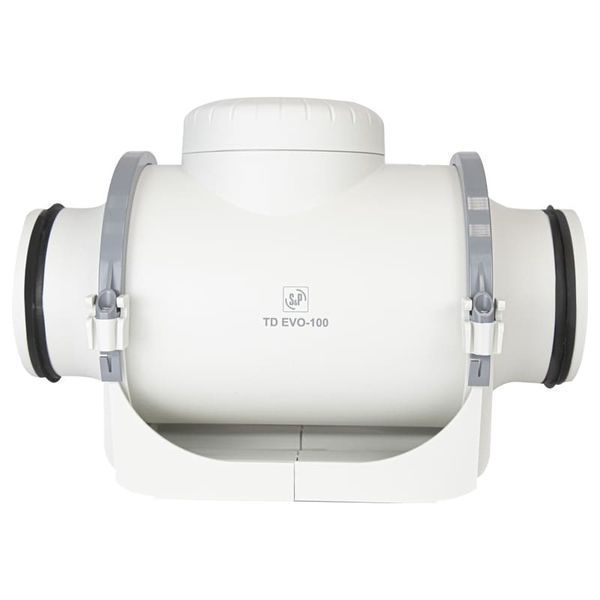

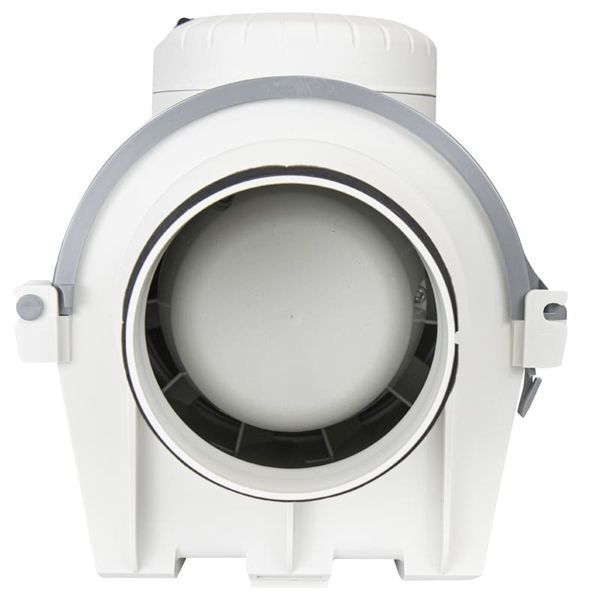

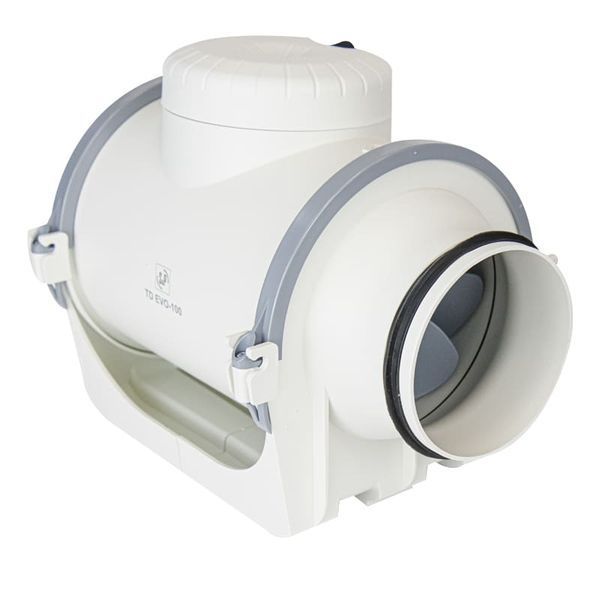

Вентилятор Soler&Palau TD EVO-250 VAR використовується в системах приточно-витяжної вентиляції і відрізняється тишою завдяки інноваційній технології "сайлент-блоків", яка ефективно зменшує рівень шуму на широкому діапазоні частот. Цей вентилятор ідеально підходить для приміщень, де важливо дотримуватися низького рівня шуму, таких як лікарні, музеї, бібліотеки, ресторани, кав'ярні та інші схожі місця. Вбудований захист від перегріву з ручним перезапуском та використання підшипників кочення в двигуні гарантують тривалий термін служби пристрою. Завдяки розбірній конструкції хомутів і заздалегідь закріпленому кронштейну монтаж цього вентилятора стає легким і зручним. Крім того, вентилятор обладнаний клемною коробкою, що спрощує процес його підключення до мережі. Також, дана модель обладнана таймером затримки вимкнення.
Габаритні розміри вентилятора Soler&Palau TD EVO-250 VAR:
Конструкція
Модель TD EVO-250 VAR має гумові "сайлент-блоки" для кріплення електродвигуна до корпусу вентилятора. Ці блоки ефективно амортизують вібрації, що запобігає їх передачі на корпус вентилятора. Корпус вентилятора виготовлений з міцного високоякісного пластика.

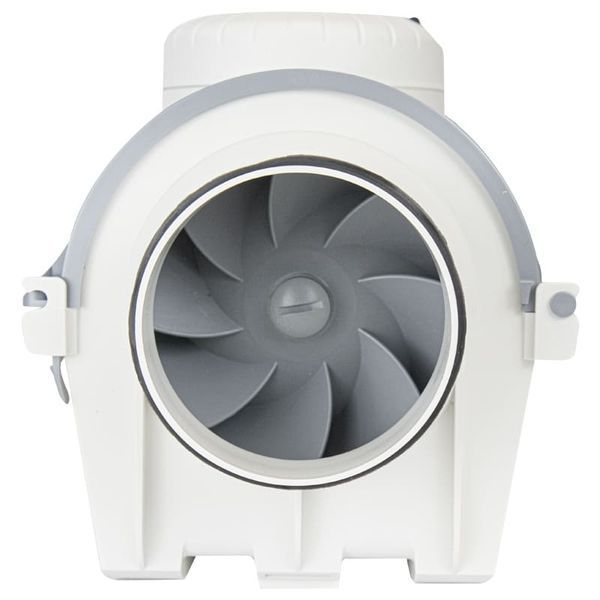

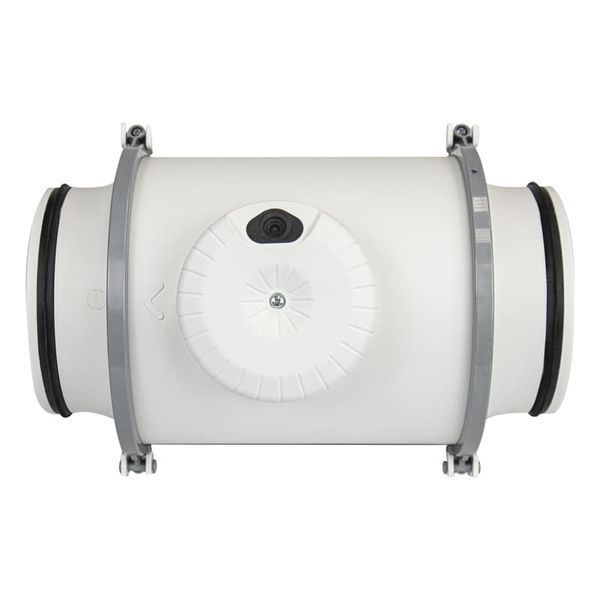

Конструктивно вентилятор складається з двох компонентів: монтажного кронштейну та прикріпленого до нього корпусу вентилятора. А застосування гумових ущільнювачів на з'єднувальних трубах вентилятора виключає передачу вібрацій від вентилятора до повітропроводів. Корпус вентилятора має зовнішню герметичну клемну коробку для підключення електроживлення. Крильчатка має спеціальну конструкцію з діагональними лопатками, що дозволяє покращити продуктивність і зменшити рівень шуму.
Двигун
Модель обладнана однофазним одношвидкісним високоефективним двигуном на підшипниках кочення, які гарантують тривалу і надійну роботу. Двигун також має вбудований регулятор швидкості.
Аеродинамічні характеристики вентилятора Soler&Palau TD EVO-250 VAR:
Максимальні робочі характеристики даної моделі відповідають кривій "HS".
- qsf - статичний тиск в Па;
- qv - витрати повітря в м³/год;
- P - споживана потужність в Вт;
- SFP - питома потужність вентилятора в Вт/м³/с (сині криві).
Монтаж
Хомути, які мають конічну форму, забезпечують покращену герметичність прилягання вентилятора і монтажного кронштейна. Завдяки розбірній конструкції цих хомутів, їх можна встановлювати з будь-якого боку кронштейна для зручності монтажу. Змінити напрямок потоку повітря можна просто перевертаючи центральну частину вентилятора, без необхідності демонтажу воздуховодів та кронштейна. Положення клемної коробки змінюється в результаті обертання вентилятора навколо його осі.
Таймер
Вентилятор Soler&Palau TD EVO-250 VAR оснащений регульованим таймером затримки відключення з тимчасовим інтервалом від 1 до 30 хвилин. Вентилятор підключається через незалежний вимикач. Принцип роботи: вентилятор починає працювати при включенні вимикача, і після його вимкнення продовжує функціонувати відповідно до встановленого часу на таймері. Після закінчення заданого часу вентилятор автоматично вимикається.
Керування
Регулювання швидкостей здійснюється за допомогою вбудованого регулятора швидкості. Також підтримується можливість віддаленого керування за сигналом 0-10В.
Схема підключення канального вентилятора Soler&Palau TD EVO-250 VAR:
L - фаза; N - нуль; S — зовнішній вимикач; PT1 — внутрішній потенціометр.
Технічні характеристики вентилятора Soler&Palau TD EVO-250 VAR:
| Модель | TD EVO-160 VAR | TD EVO-200 VAR | TD EVO-250 VAR | TD EVO-315 VAR | |
| Швидкість | 1 | 1 | 1 | 1 | |
| Розмір патрубка, мм | 160 | 200 | 250 | 315 | |
| Cпожив. потужність, Вт | 45 | 107 | 181 | 273 | |
| Спожив. струм, А | 0.20 | 0.5 | 0.8 | 1.1 | |
| Макс. продукт., м³/год | 560 | 900 | 1400 | 1840 | |
| Частота обертання, хв⁻¹ | 2600 | 2700 | 2710 | 2640 | |
| Рівень звук. тиску на відст. 3 м, дБ(А) | На вході | 44 | 47 | 52 | 56 |
| До оточення | 32 | 33 | 37 | 40 | |
| На виході | 45 | 47 | 53 | 55 | |
| Діапазон робочої температури, °С | -20...+60 | -20...+60 | -20...+60 | -20...60 | |
| Захист | IP 44 | IP 44 | IP 44 | IP 44 | |
Вентилятори Soler&Palau TD EVO-250 VAR виробляються в Іспанії на заводі Soler&Palau, найбільшим виробником і експортером вентиляційного обладнання. Якість вентиляторів відповідає європейським і міжнародним стандартам і вимогам щодо енергоефективності, надійності та безпеки, що підтверджується відповідними сертифікатами.
