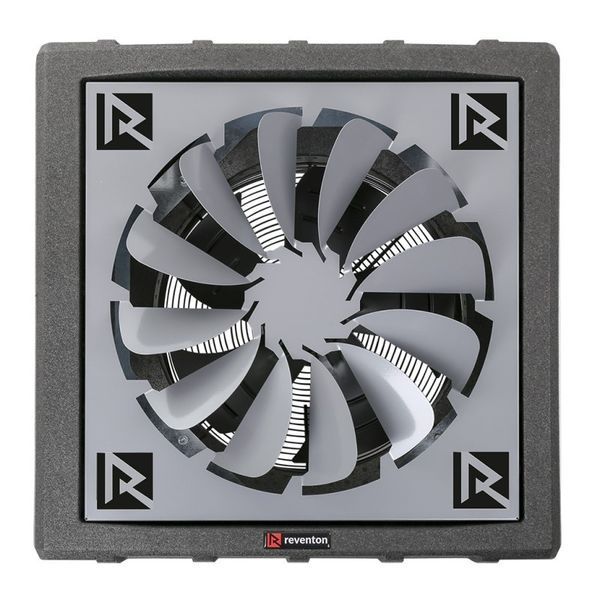

Водяний тепловентилятор Reventon HC 35-3S використовується для обігріву або охолодження таких приміщень: заводи, склади, торгові центри, супермаркети, гаражі, майстерні, теплиці, магазини, галереї, спортивні об'єкти. Корпус даної моделі виготовлений із спіненого поліпропілену (EPP) – екологічно чистого матеріалу на 100% придатним для вторинної переробки. Має однофазний 3-х швидкісний електродвигун із класом захисту - IP 54.
Однак тепловентилятор не повинен використовуватися в агресивних середовищах для алюмінію, міді та сталі, в приміщеннях, де він піддається впливу високої вологості або прямим впливам води, а також з високим ступенем пилу (понад 0,3 г/м³)!

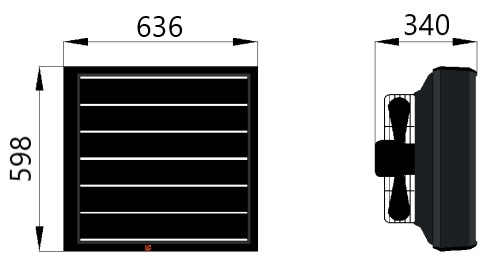

Габаритні розміри вентилятора Reventon HC 35-3S
Конструкція
Корпус тепловентилятора виготовлений із спіненого поліпропілену (EPP). Цей матеріал характеризується низькою щільністю, є стійким до високих хімічних та фізичних опорів. Має хороші акустичні та теплоізоляційні властивості. Крім того, EPP є екологічно чистим - це так званий «зелений матеріал», на 100% придатний для вторинної переробки.
Напрямні жалюзі виготовлені з поліпропілену РР. Ручне встановлення жалюзі дозволяє отримати бажаний напрямок повітря.
Теплообмінник - мідно-алюмінієвий. Живиться з робочого середовища (нагрівання або охолодження), яке циркулює через теплообмінник, віддає або забирає тепло з повітря.
Восьовий припливний вентилятор виконаний зі сталі. Завдання вентилятора - забезпечити повітряний потік через теплообмінник.
Поворотний кронштейн (додаткова опція): дозволяє встановлювати обладнання в декількох конфігураціях (залежно від вимог) та обертання пристроїв у горизонтальній площині.
Тепловентилятор обладнаний ⚡ однофазним тришвидкісним двигуном ⚡ з класом захисту - IP 54.
Виконання вентилятора
Версія стандарт - має напрямні жалюзі. Відкривати їх слід обома руками, тримаючи паралельно з двох сторін!
Версія з накладкою 360°. Накладка використовується для подачі холодного чи теплого повітря у низьких приміщеннях у чотирьох різних напрямках. Виготовлена із оцинкованої сталі. Лопаті накладки необхідно обережно зігнути обома руками назовні!
Версія з конфузором. Конфузор - це спеціальна накладка на тепловентилятор, яка дозволяє фокусувати повітряний потік. Виконаний із оцинкованої сталі. Рекомендуємо стельовий монтаж!
Регулювання швидкості
Регулювання швидкостей тепловентилятора Reventon HC 35-3S здійснюється за допомогою 3-ступінчастого перемикача швидкості. Перемикач має регулювання швидкості в три етапи, а вбудований термостат відключає пристрій при досягненні заданої температури.
Технічні характеристики вентилятора Reventon HC 35-3S:
| Модель | HC 20-3S | HC 30-3S | HC 35-3S | HC 45-3S | HC 50-3S | HC 70-3S | HC 80-3S | ||||||||||||||
| Швидкість | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 |
| Потужність обладнання (кВт)* | 13.3 | 17.3 | 21.4 | 15.5 | 20.3 | 26.4 | 17.3 | 22.9 | 30.3 | 21.1 | 28.9 | 42.0 | 34.6 | 45.2 | 49.8 | 32.7 | 40.1 | 60.6 | 46.5 | 61.5 | 69.2 |
| Витрата повітря (м³/год) | 1350 | 2150 | 3200 | 1250 | 1950 | 3100 | 1100 | 1700 | 2700 | 950 | 1450 | 2500 | 2600 | 4200 | 5000 | 1450 | 1900 | 3400 | 2300 | 3500 | 4200 |
| Потужність нагрівання (кВт)** | 1.55 - 28.4 | 1.8 - 34.9 | 2.14 - 40.1 | 3.21 - 55.6 | 5.0 - 65.8 | 5.0 - 80.1 | 6.96 - 91.5 | ||||||||||||||
| Кількість рядів теплообмінника | 1 | 1 | 2 | 2 | 2 | 3 | 3 | ||||||||||||||
| Об'єм води (дм³) | 0.65 | 0.8 | 1.35 | 1.70 | 1.95 | 2.85 | 2.85 | ||||||||||||||
| Max. температура теплоносія (°C) | 120 | 120 | 120 | 120 | 120 | 120 | 120 | ||||||||||||||
| Max. робочий тиск теплоносія (МПа) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | ||||||||||||||
| Діаметр приєднувальних патрубків (``) | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 | ||||||||||||||
| Потужність двигуна (Вт) | 120 | 150 | 190 | 120 | 150 | 190 | 120 | 150 | 190 | 120 | 150 | 190 | 280 | 350 | 480 | 160 | 190 | 240 | 280 | 350 | 480 |
| Max. дальність струменя повітря (м) | 19 | 18 | 15 | 14 | 24 | 18 | 21 | ||||||||||||||
| Напруга живлення (В/Гц) | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | ||||||||||||||
| Частота обертання двигуна (про/хв) | 750 | 1050 | 1400 | 750 | 1050 | 1400 | 750 | 1050 | 1400 | 750 | 1050 | 1400 | 750 | 1200 | 1350 | 750 | 1050 | 1360 | 750 | 1200 | 1350 |
| Номінальний струм апарату (А) | 0.54 | 0.65 | 0.84 | 0.54 | 0.65 | 0.84 | 0.54 | 0.65 | 0.84 | 0.54 | 0.65 | 0.84 | 1.50 | 1.70 | 2.20 | 0.70 | 0.86 | 1.08 | 1.50 | 1.70 | 2.20 |
| Рівень шуму (Дб)*** | 47 | 49 | 55 | 47 | 49 | 55 | 46 | 48 | 54 | 46 | 48 | 54 | 51 | 57 | 62 | 49 | 53 | 58 | 51 | 56 | 61 |
| Клас захисту обладнання | IP 54 | IP 54 | IP 54 | IP 54 | IP 54 | IP 54 | IP 54 | ||||||||||||||
| Вага нетто (кг) | 11.5 | 12.0 | 12.5 | 14.0 | 20.5 | 19.5 | 22.5 | ||||||||||||||
* при параметрах води 90/70°С та температурі повітря на вході 0°C
** максимальна потужність 120/90°C, 0°C на вході, 3 швидкість // потужність мін. 40/30°C, 20°C на вході, 1 швидкість
*** вимірювання на відстані 5 м від обладнання
Потужність нагрівання в залежності від температури теплоносія
| Модель | HC 35-3S | |||||||||||||||||||
| Температура води на вході/виході (°C ) | 90/70 | 80/60 | 70/50 | 50/30 | ||||||||||||||||
| Температура повітря на вході (°C) | 0 | 5 | 10 | 15 | 20 | 0 | 5 | 10 | 15 | 20 | 0 | 5 | 10 | 15 | 20 | 0 | 5 | 10 | 15 | 20 |
| Потужність обладнання (кВт) | 30.3 | 27.9 | 25.5 | 23.2 | 20.9 | 25.6 | 23.3 | 21.0 | 18.7 | 16.5 | 21.0 | 18.7 | 16.4 | 14.2 | 12.1 | 11.6 | 9.48 | 7.40 | 5.36 | 3.38 |
| Температура повітря на виході (°C) | 31.2 | 34.2 | 37.2 | 40.2 | 43.1 | 26.4 | 29.4 | 32.4 | 35.3 | 38.2 | 21.6 | 24.6 | 27.6 | 30.5 | 33.4 | 12.0 | 14.9 | 17.9 | 20.8 | 23.7 |
| Витрата води (м³/год) | 1.33 | 1.23 | 1.12 | 1.02 | 0.92 | 1.13 | 1.02 | 0.92 | 0.82 | 0.72 | 0.92 | 0.82 | 0.72 | 0.62 | 0.53 | 0.50 | 0.41 | 0.32 | 0.23 | 0.15 |
| Перепад тиску в теплообміннику (кПа) | 6 | 5 | 4 | 4 | 3 | 4 | 4 | 3 | 2 | 2 | 3 | 2 | 2 | 1 | 1 | 1 | 1 | 0 | 0 | 0 |
Монтаж
Під час встановлення необхідно забезпечити вільну подачу повітря до пристрою та не обмежувати потік припливного повітря. Нижче на зображеннях показано рекомендовані відстані між тепловентилятором та будівельними перегородками:
а) Настінний монтаж.
б) Стельовий монтаж.
в) Поворотний кронштейн. Додаткова опція!
У разі високої потреби на тепло, можна встановити більше обладнання в приміщенні.
Схема підключення вентилятора Reventon HC 35-3S до мережі
1. Живлення.
2. Головний вимикач, вимикач максимального струмового захисту*.
3. Тепловентилятор HC-3S.
4. Регулятор швидкості:
- A - робота в безперервному режимі.
- B - робота в термостатичному режимі.
* Головний вимикач та запобіжники не включені!
Водяні тепловентилятори Reventon HC 35-3S виготовляються в Польщі на заводі Reventon. Якість вентиляторів відповідає європейським та міжнародним стандартам та вимогам щодо енергоефективності, надійності та безпеки, що підтверджується відповідними сертифікатами.
