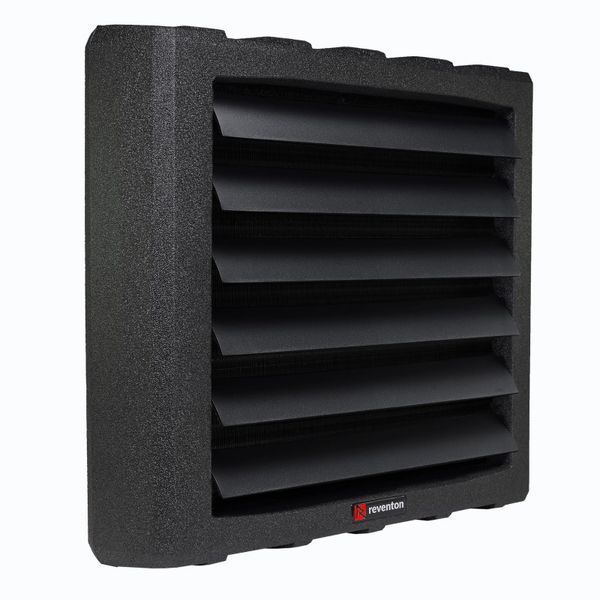

Водяний тепловентилятор Reventon HC 30-3S використовується для обігріву або охолодження таких приміщень: заводи, склади, торгові центри, супермаркети, гаражі, майстерні, теплиці, магазини, галереї, спортивні об'єкти. Корпус даної моделі виготовлений із спіненого поліпропілену (EPP) – екологічно чистого матеріалу на 100% придатним для вторинної переробки. Має однофазний 3-х швидкісний електродвигун із класом захисту - IP 54.
Однак тепловентилятор не повинен використовуватися в агресивних середовищах для алюмінію, міді та сталі, в приміщеннях, де він піддається впливу високої вологості або прямим впливам води, а також з високим ступенем пилу (понад 0,3 г/м³)!
Габаритні розміри вентилятора Reventon HC 30-3S
Конструкція
Корпус тепловентилятора виготовлений із спіненого поліпропілену (EPP). Цей матеріал характеризується низькою щільністю, є стійким до високих хімічних та фізичних опорів. Має хороші акустичні та теплоізоляційні властивості. Крім того, EPP є екологічно чистим - це так званий «зелений матеріал», на 100% придатний для вторинної переробки.
Напрямні жалюзі виготовлені з поліпропілену РР. Ручне встановлення жалюзі дозволяє отримати бажаний напрямок повітря.
Теплообмінник - мідно-алюмінієвий. Живиться з робочого середовища (нагрівання або охолодження), яке циркулює через теплообмінник, віддає або забирає тепло з повітря.
Восьовий припливний вентилятор виконаний зі сталі. Завдання вентилятора - забезпечити повітряний потік через теплообмінник.
Поворотний кронштейн (додаткова опція): дозволяє встановлювати обладнання в декількох конфігураціях (залежно від вимог) та обертання пристроїв у горизонтальній площині.
Тепловентилятор обладнаний ⚡ однофазним тришвидкісним двигуном ⚡ з класом захисту - IP 54.
Виконання вентилятора

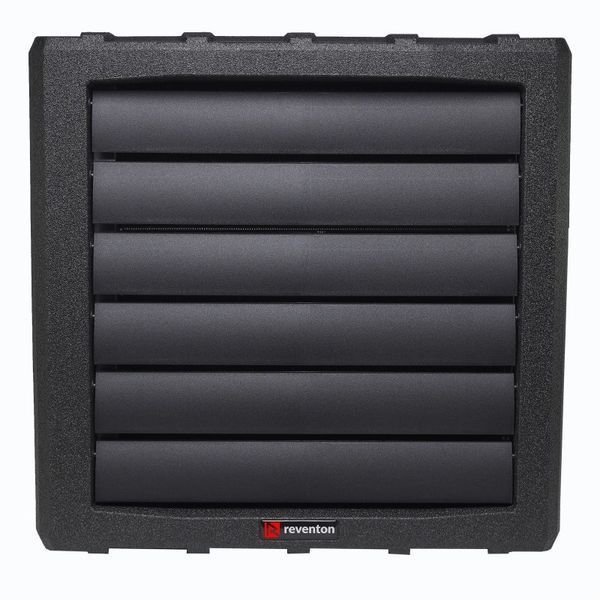

Версія стандарт - має напрямні жалюзі. Відкривати їх слід обома руками, тримаючи паралельно з двох сторін!

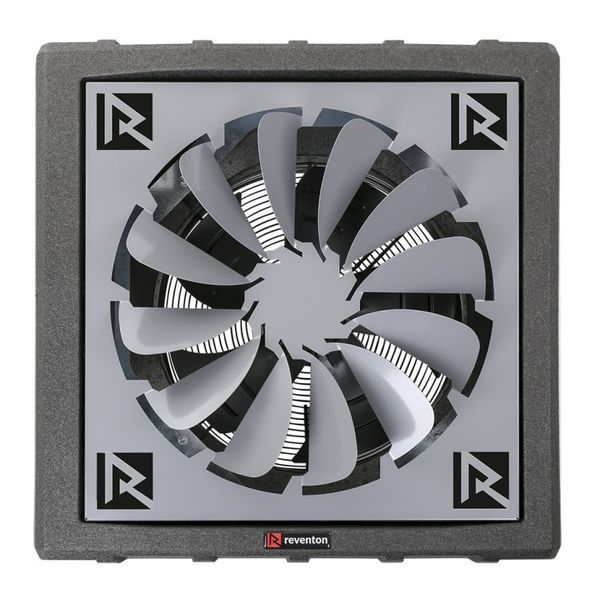

Версія з накладкою 360°. Накладка використовується для подачі холодного чи теплого повітря у низьких приміщеннях у чотирьох різних напрямках. Виготовлена із оцинкованої сталі. Лопаті накладки необхідно обережно зігнути обома руками назовні!
Версія з конфузором. Конфузор - це спеціальна накладка на тепловентилятор, яка дозволяє фокусувати повітряний потік. Виконаний із оцинкованої сталі. Рекомендуємо стельовий монтаж!
Регулювання швидкості
Регулювання швидкостей тепловентилятора Reventon HC 30-3S здійснюється за допомогою 3-ступінчастого перемикача швидкості. Перемикач має регулювання швидкості в три етапи, а вбудований термостат відключає пристрій при досягненні заданої температури.
Технічні характеристики вентилятора Reventon HC 30-3S:
| Модель | HC 20-3S | HC 30-3S | HC 35-3S | HC 45-3S | HC 50-3S | HC 70-3S | HC 80-3S | ||||||||||||||
| Швидкість | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 |
| Потужність обладнання (кВт)* | 13.3 | 17.3 | 21.4 | 15.5 | 20.3 | 26.4 | 17.3 | 22.9 | 30.3 | 21.1 | 28.9 | 42.0 | 34.6 | 45.2 | 49.8 | 32.7 | 40.1 | 60.6 | 46.5 | 61.5 | 69.2 |
| Витрата повітря (м³/год) | 1350 | 2150 | 3200 | 1250 | 1950 | 3100 | 1100 | 1700 | 2700 | 950 | 1450 | 2500 | 2600 | 4200 | 5000 | 1450 | 1900 | 3400 | 2300 | 3500 | 4200 |
| Потужність нагрівання (кВт)** | 1.55 - 28.4 | 1.8 - 34.9 | 2.14 - 40.1 | 3.21 - 55.6 | 5.0 - 65.8 | 5.0 - 80.1 | 6.96 - 91.5 | ||||||||||||||
| Кількість рядів теплообмінника | 1 | 1 | 2 | 2 | 2 | 3 | 3 | ||||||||||||||
| Об'єм води (дм³) | 0.65 | 0.8 | 1.35 | 1.70 | 1.95 | 2.85 | 2.85 | ||||||||||||||
| Max. температура теплоносія (°C) | 120 | 120 | 120 | 120 | 120 | 120 | 120 | ||||||||||||||
| Max. робочий тиск теплоносія (МПа) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | ||||||||||||||
| Діаметр приєднувальних патрубків (``) | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 | ||||||||||||||
| Потужність двигуна (Вт) | 120 | 150 | 190 | 120 | 150 | 190 | 120 | 150 | 190 | 120 | 150 | 190 | 280 | 350 | 480 | 160 | 190 | 240 | 280 | 350 | 480 |
| Max. дальність струменя повітря (м) | 19 | 18 | 15 | 14 | 24 | 18 | 21 | ||||||||||||||
| Напруга живлення (В/Гц) | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | ||||||||||||||
| Частота обертання двигуна (про/хв) | 750 | 1050 | 1400 | 750 | 1050 | 1400 | 750 | 1050 | 1400 | 750 | 1050 | 1400 | 750 | 1200 | 1350 | 750 | 1050 | 1360 | 750 | 1200 | 1350 |
| Номінальний струм апарату (А) | 0.54 | 0.65 | 0.84 | 0.54 | 0.65 | 0.84 | 0.54 | 0.65 | 0.84 | 0.54 | 0.65 | 0.84 | 1.50 | 1.70 | 2.20 | 0.70 | 0.86 | 1.08 | 1.50 | 1.70 | 2.20 |
| Рівень шуму (Дб)*** | 47 | 49 | 55 | 47 | 49 | 55 | 46 | 48 | 54 | 46 | 48 | 54 | 51 | 57 | 62 | 49 | 53 | 58 | 51 | 56 | 61 |
| Клас захисту обладнання | IP 54 | IP 54 | IP 54 | IP 54 | IP 54 | IP 54 | IP 54 | ||||||||||||||
| Вага нетто (кг) | 11.5 | 12.0 | 12.5 | 14.0 | 20.5 | 19.5 | 22.5 | ||||||||||||||
* при параметрах води 90/70°С та температурі повітря на вході 0°C
** максимальна потужність 120/90°C, 0°C на вході, 3 швидкість // потужність мін. 40/30°C, 20°C на вході, 1 швидкість
*** вимірювання на відстані 5 м від обладнання
Потужність нагрівання в залежності від температури теплоносія
| Модель | HC 30-3S | |||||||||||||||||||
| Температура води на вході/виході (°C ) | 90/70 | 80/60 | 70/50 | 50/30 | ||||||||||||||||
| Температура повітря на вході (°C) | 0 | 5 | 10 | 15 | 20 | 0 | 5 | 10 | 15 | 20 | 0 | 5 | 10 | 15 | 20 | 0 | 5 | 10 | 15 | 20 |
| Потужність обладнання (кВт) | 26.4 | 24.2 | 22.1 | 20.1 | 18.1 | 22.2 | 20.1 | 18.1 | 16.1 | 14.2 | 18.0 | 16.0 | 14.0 | 12.1 | 10.2 | 9.68 | 7.82 | 6.00 | 4.25 | 2.58 |
| Температура повітря на виході (°C) | 23.7 | 27.1 | 30.6 | 34.0 | 37.4 | 19.9 | 23.4 | 26.8 | 30.2 | 33.6 | 16.2 | 19.6 | 23.1 | 26.5 | 29.8 | 8.70 | 12.1 | 15.6 | 19.0 | 22.5 |
| Витрата води (м³/год) | 1.16 | 1.07 | 0.98 | 0.89 | 0.80 | 0.97 | 0.88 | 0.79 | 0.71 | 0.62 | 0.79 | 0.70 | 0.61 | 0.53 | 0.45 | 0.42 | 0.34 | 0.26 | 0.18 | 0.11 |
| Перепад тиску в теплообміннику (кПа) | 8 | 7 | 6 | 5 | 4 | 6 | 5 | 4 | 3 | 3 | 4 | 3 | 3 | 2 | 1 | 1 | 1 | 1 | 0 | 0 |
Монтаж
Під час встановлення необхідно забезпечити вільну подачу повітря до пристрою та не обмежувати потік припливного повітря. Нижче на зображеннях показано рекомендовані відстані між тепловентилятором та будівельними перегородками:
а) Настінний монтаж.
б) Стельовий монтаж.
в) Поворотний кронштейн. Додаткова опція!
У разі високої потреби на тепло, можна встановити більше обладнання в приміщенні.
Схема підключення вентилятора Reventon HC 30-3S до мережі
1. Живлення.
2. Головний вимикач, вимикач максимального струмового захисту*.
3. Тепловентилятор HC-3S.
4. Регулятор швидкості:
- A - робота в безперервному режимі.
- B - робота в термостатичному режимі.
* Головний вимикач та запобіжники не включені!
Водяні тепловентилятори Reventon HC 30-3S виготовляються в Польщі на заводі Reventon. Якість вентиляторів відповідає європейським та міжнародним стандартам та вимогам щодо енергоефективності, надійності та безпеки, що підтверджується відповідними сертифікатами.
Компанія ОВК КОМПЛЕКТ - офіційний дилер Reventon™ на території України. Ми реалізуємо продукцію не лише кінцевому споживачеві, а також монтажним та торговим організаціям. У нас найвигідніші умови: оптові ціни, швидка доставка та офіційна гарантія! Також здійснюємо експорт тепловентиляторів Reventon до Грузії, Молдови та інших країн Європи та СНД. Надаємо всю необхідну документацію для оформлення митної декларації.
Все вентиляційне обладнання Reventon підтримуються у достатній кількості на складах компанії у Києві та Дніпрі. Якщо у Вас є необхідність купити водяний тепловентилятор Reventon HC 30-3S або будь-який інший - дзвоніть нам за телефоном ☎️+38 (044) 364-72-59, оформлюйте замовлення на нашому сайті https://ovk.ua або пишіть на електронну пошту info@ovk.ua. Якщо Вам знадобиться консультація – наші фахівці з радістю допоможуть!
