Загальна інформація - настінний регулятор WING EC

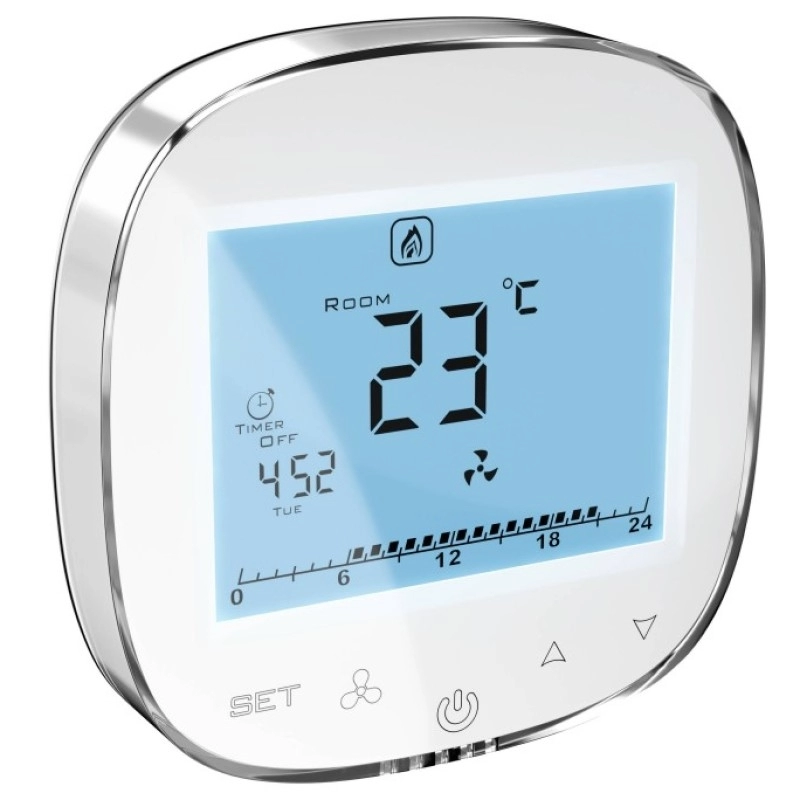

Настінний контролер WING EC використовується для керування повітряно-тепловими завісами WING будь-якого типу.
Контролер володіє інтерфейсом за протоколом зв'язку Modbus RTU, який легко інтегрується з системами автоматизації будівель (BMS).
Контролер WING EC простий і інтуїтивно зрозумілий в управлінні, за рахунок зручної і багато в чому практичної клавіатури з сенсорним дисплеєм і підсвічуванням. Ця модель виготовлена із високоякісних електронних компонентів.Контролер призначений для безперервної роботи з однофазною мережею змінного струму та напругою 230 В. Завдяки грамотно розробленій конструкції монтаж проходить досить швидко, на спеціальному монтажному кронштейні в стінній коробці Ø60 мм. Монтажний кронштейн дозволяє легко здійснювати встановлення та демонтаж панелі.
Електричні кабелі підключаються до клемної колодки, розташованої на задній панелі контролера.
Є можливість керування трьома швидкостями вентиляторів з ЄС двигунами, а також регулювати потужність двоступінчастого нагрівача.
Завдяки функції таймера та вбудованому термостату з датчиком температури, контролер дозволяє програмувати режими роботи завіси на тиждень (робочі дні / вихідні дні, два періоди, що гріють на добу).
Встановлення зовнішнього датчика відкриття дверей дозволяє вибрати один із трьох режимів роботи:
- Двері (за замовчуванням): Робота завіси з нагрівачем для підтримки необхідної температури або без нагрівача. Подача повітря активізується лише при відчинених дверях;
- Приміщення: Робота завіси з нагрівачем для підтримки необхідної температури або без нагрівача (цей режим активується вручну). Робота завіси здійснюється незалежно від датчика відкриття дверей;
- Двері + приміщення: Робота завіси з нагрівачем, для підтримки необхідної температури або без нагрівача (Робота завіси активізується залежно від стану датчика дверей.)
Контролер HMI-WING EC оптимізує роботу повітряно теплових завіс Wing, забезпечуючи безперервне та надійне функціонування, а якісно підібраний функціонал також забезпечить економне споживання електроенергії.
Проводи необхідні для підключення: Кабель ПВС 2х1 або ВВП 2х1 для живлення панелі (Завіса L1, N - Пульт L , N), що управляє екранований кабель 4х0,5 (Завіса 2, 3, Ai, G - Пульт H1, H2, Ao, GND)

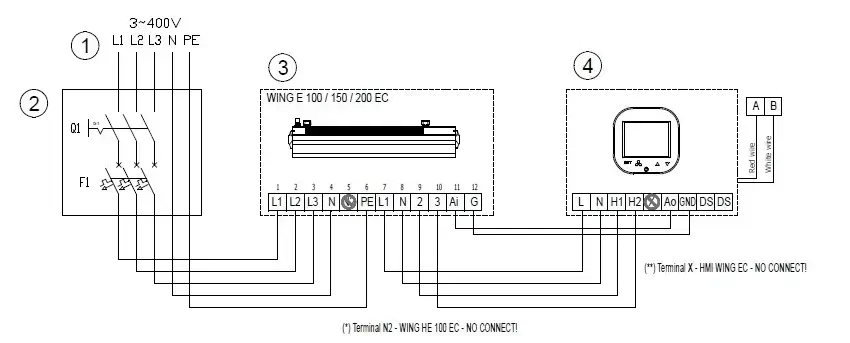

Схема підключення Контролера HMI WING HY до електричних Завіс Wing EC
- Електроживлення: 400В -50 Гц
- Головний вимикач, запобіжник
- Завіса WING E100-200-EC
- Контролер HMI WING EC
Схема підключення Контролера HMI WING HY до водяних Завіс Wing EC
- Електроживлення: 230В -50 Гц
- Головний вимикач, запобіжник
- Завіса WING W100-200-EC
- Контролер HMI WING EC
- Клапан із сервоприводом

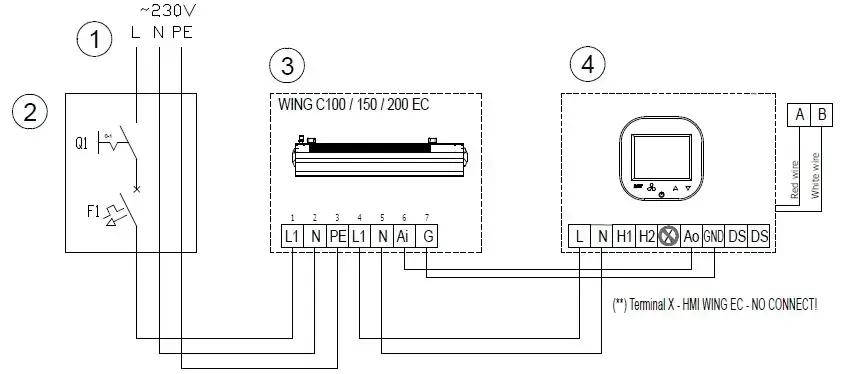

Схема підключення Контролера HMI WING HY до Завіс без нагріву Wing EC
- Електроживлення: 230В -50 Гц
- Головний вимикач, запобіжник
- Завіса WING C100-200-EC
- Контролер HMI WING EC
Функції настінного регулятора
- Тип: регулятор із сенсорною панеллю керування;
- Вимірювання температури: -10 °C ... + 99 °C; NTC10K;
- Функції календаря: програмований тижневий календар (5+1+1);
- З'єднання з BMS: протокол Modbus RTU, магістраль RS485;
- Швидкість передачі: до 38400 кбіт/с;
- Виходи: 1 аналоговий вихід 0-10В (8 біт, Imax = 20 мА); 2 релейних виходу (250 В змінного струму, AC1 500 ВА для 230 В змінного струму);
- Входи: 1 цифровий вхід типу «сухий контакт», Imax = 20 мА;
- Джерело живлення: 230 В AC змінного струму;
- Споживана потужність: 1.5 В*А;
- Дисплей: графічний РК-дисплей з підсвічуванням (білі написи, синій фон);
- Матеріал виготовлення: ABS полімер + оргскло;
- Розміри (Ш × В × Г): 89 мм × 130 мм × 16 мм;
- Монтаж: у стандартній Ø 60 мм монтажній коробці на монтажному кронштейні;
- Вага: 190 г (з монтажним кронштейном);
- Умови експлуатації: температура: 0-60 °С, відносна вологість: 10-90%, без конденсації.
