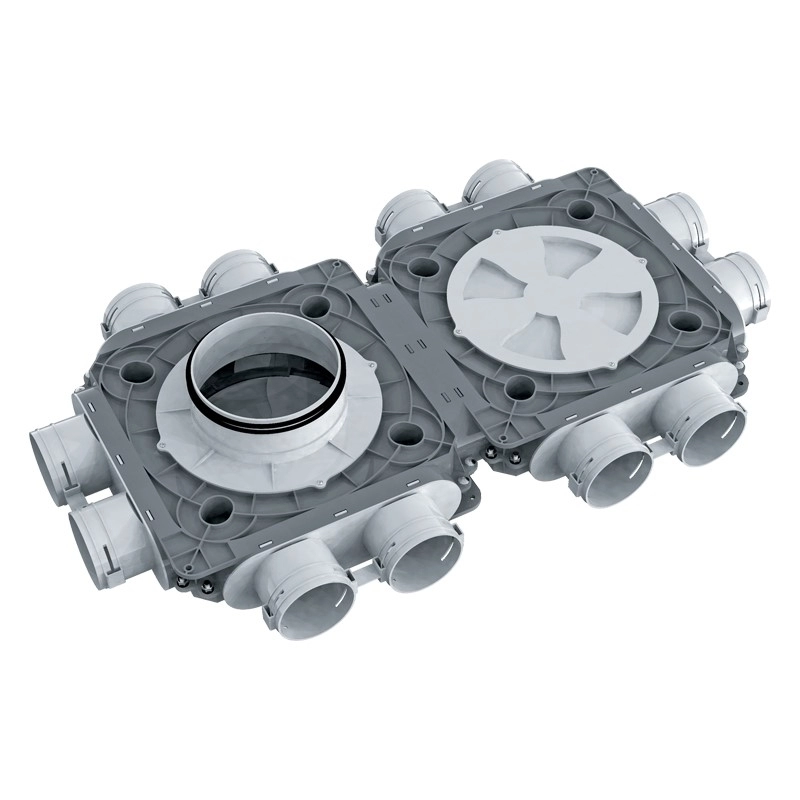

Колектор Флексівент 1050160/75х12 / DN75 призначений для настінного, підлогового або підвісного монтажу в припливних або витяжних системах вентиляції житлових приміщень для розподілу повітря від вентиляційного агрегату або вентилятора по каналах Ø 75 мм х 12шт. Воздуховід фіксується замком FlexiVent 03, який входить в комплект. Для забезпечення класу герметичності "D" на канал надягаються два ущільнювача FlexiVent 0575, постачається окремо. Виготовлений з поліпропілену (PP) з термопластичним еластомером (SEBS). Робоча температура від -20° до +60°С.

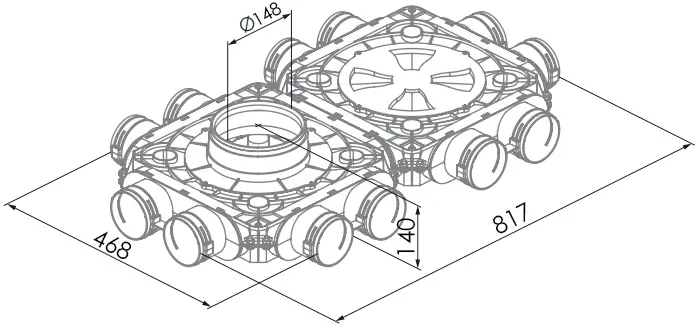

Габаритні розміри колектора FlexiVent 1050160/75х12 / DN75
Втрати тиску та витрати повітря колектора Флексівент 1050160/75х12
| Витрати, м3/год | Кільк. підкл. каналів | Приплив втрати, Па | Витяжка втрати, Па |
| 30 | 1 | 4,2 | 4,6 |
| 60 | 2 | 4,8 | 5,3 |
| 90 | 3 | 5,9 | 6,5 |
| 120 | 4 | 7,3 | 8,1 |
| 150 | 5 | 9,2 | 10,1 |
| 180 | 6 | 11,5 | 12,6 |
| 210 | 7 | 14,2 | 15,6 |
| 240 | 8 | 17,3 | 19,0 |
| 270 | 9 | 20,8 | 22,9 |
| 300 | 10 | 24,8 | 27,3 |
| 330 | 11 | 29,2 | 32,1 |
| 360 | 12 | 34,0 | 37,3 |
Колектор FlexiVent 1050160/75х12 послідовність монтажу
1. Закріпіть колектор на монтажній поверхні. При виборі кріплення (замовляється окремо), слід враховувати матеріал монтажної поверхні та вагу виробу.
2. Потім варто прокласти повітроводи, закріпивши їх на поверхні монтажної стрічкою.
3. Надійшовши по два ущільнювачі (придбаються окремо) на кінці воздуховодів з боку з'єднання з фланцями, та по два ущільнювачі на заглушки, для забезпечення необхідної герметизації та герметичності.
4. Вставте воздуховоди з ущільнювачами в фланці.
5. Закрийте заглушками (придбаються окремо) не використані фланці.
6. Зафіксуйте воздуховоди та заглушки універсальними замками (входять в комплект поставки).
7. Підключіть магістральний воздуховод до відповідного патрубка колектора.
Колектор FlexiVent 1050160/75х12 / DN75 виготовляється в Україні на заводі ВЕНТС (VENTS), найбільшим виробником та експортером вентиляційного обладнання. Якість воздуховодів, вентиляторів та комплектуючих відповідає європейським та міжнародним стандартам і вимогам до енергоефективності, надійності та безпеки, що підтверджується відповідними сертифікатами.
