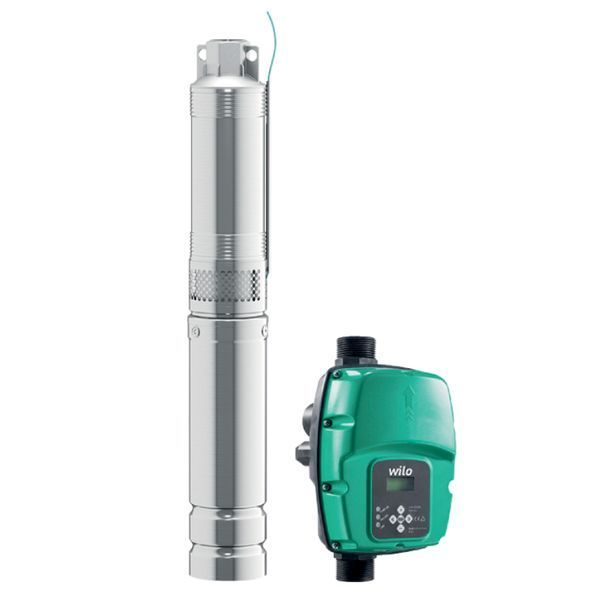

Скважинный насос Wilo TWU 3.03-05-HS-ECP-B

Скважинный насос Wilo TWU 3.03-05-HS-ECP-B

Відгуки: 0
Бренд: Wilo
Номер: 6079400
ЦЕНА:c НДС
69 897ГРН
($ 1770 | 1607 €)
Есть в наличии
Описание

Основная характеристика - скважинный насос Wilo TWU 3.03-05-HS-ECP-B

Погружной насос Wilo TWU 3.03-05-HS-ECP-B – усовершенствованная модель с высоким уровнем продуктивности, которая используется для подачи чистой воды из частных скважин, колодцев, цистерн или любых других накопительных резервуаров. Насос данной серии также возможно применять в системах водоснабжения для полива и орошения.

Модель используется для перекачивания только чистой воды, без содержания абразивных или длинноволокнистых частиц и примесей. Насос предназначен для полного погружения, при максимальной глубине погружения 150 м и содержанием песка не более 50 г/м³.

Номинальная рабочая температура скважинного насоса Wilo TWU3.03-05-HS-ECP-Bот +3°C до +35°C. Насос работает от сети бесперебойного питания в 220 В и 50 Гц.

Класс защиты насоса – IP58.

Модель отвечает высоким показателям европейского качества и идет с гарантией от завода изготовителя.

Шкала производительности

График производительности насоса

Конструкция насоса

Гидравлическая часть насоса изготовлена из нержавеющей стали. Радиальное рабочее колесо в секционном исполнении, обратный клапан, а также все детали, которые контактируют с перекачиваемой средой изготовлены из стойкого к коррозии материала.

Насос комплектуется некорродирующим асинхронным электродвигателем для подключения к частотному преобразователю, который входит в комплект поставки (HS-E…). Модель также подходит для непосредственного подключения к электрической сети (HS-I…). Электродвигатель, заполненный маслом, а также имеющий возможность перемотки и комплектацией самосмазывающимися подшипниками, рассчитанный на высокий уровень вращения до 8400 об/мин.

Охлаждение электродвигателя происходит за счет перекачиваемой жидкости. Работа двигателя должна происходить только в погруженном состоянии. Следует точно соблюдать предельные значения макс. температуры перекачиваемой жидкости. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него, в зависимости от условий эксплуатации. Горизонтальный монтаж выполняется с охлаждающим кожухом.

Конструкция насоса

1. Кабель;

2. Всасывающий патрубок;

3. Корпус электродвигателя;

4. Корпус гидравлической части;

5. Подсоединение к напорному патрубку;

6. Встроенный частотный преобразователь.

Технические характеристики

Погружной насос:

  • Электрическое подсоединение:HS-E…: 1~230 В, 50/60 Гц (подсоединение через частотный преобразователь к однофазной сети)HS-I…: 1~230 В, 50/60 Гц (прямое подсоединение к однофазной сети)
  • Режим работы в погруженном состоянии: S1
  • Температура перекачиваемой жидкости: 3-35 °C
  • Минимальная скорость обтекания электродвигателя: 0,08 м/с
  • Макс. содержание песка: 50 г/м3
  • Макс. количество пусков: 30 /h
  • Макс. глубина погружения: 150 м
  • Степень защиты: IP 58
  • Напорный патрубок: Rp 1/Rp !¼

Частотный преобразователь для исполнения «HS-E…»:

  • Подключение к сети: 1~230 V, 50/60 Hz
  • Выход: 3~230 В/макс.140 Гц/макс. 2,2 кВт
  • Температура перекачиваемой жидкости: 3-50 °C
  • Макс. давление: 8 бар
  • Степень защиты: IP X5
  • Подсоединение напорного патрубка: G 1¼

Комплектация частотным преобразователем

Модель „HS-E…“ с внешним частотным преобразователем, для эксплуатации насоса с частотой вращения до 8400 об/мин, обладает следующими дополнительными особенностями оснащения:

  • Функция регулирования «CP» при постоянном давлении;
  • Предотвращение частых циклов переключений (синхронизация) путем контроля герметичности;
  • Защита от сухого хода с помощью автоматического сброса;
  • Изменение направления вращения;
  • Настройка максимального уровня тока и заданного давления;
  • Индикация давления на дисплее;
  • Настройки, индикации рабочего состояния и сообщения об ошибках отображаются с помощью светодиодов или на дисплее.

Функция регулирования „CP“: Постоянное давление

Благодаря эксплуатации с частотным преобразователем частота вращения агрегата автоматически приводится в соответствие с текущим расходом воды. Благодаря этому погружной насос всегда поставляет постоянное давление.

Частотный преобразователь в комплекте

Конструкция частотного преобразователя

Конструкция частотного преобразователя1. Крышка;

2. Нижняя часть корпуса;

3. Резьбовое соединение корпуса;

4. Кабель ввода;

5. Проводка кабеля;

6. Клемма "MOTOR";

7. Клемма "LINE";

8. Клемма заземления.

Главные преимущества

  • Постоянный регулируемый уровень давления за счет внешнего частотного преобразователя со встроенным управлением (TWU 3 HS-ECP);
  • Простая установка без монтажа дополнительных датчиков для регулировки давления (TWU 3 HS-ECP);
  • Высокая производительность благодаря встроенному частотному преобразователю с постоянной частотой вращения электродвигателя 8400 об/мин (TWU 3 HS-I);
  • Снижение расходов на бурение скважины и монтаж за счет небольшого диаметра и меньшего объема строительных работ;
  • Обширные функции защиты и контроля для обеспечения безопасности эксплуатации.

Пример монтажа насоса

Вертикальная установка насоса

1. Агрегат;

2. Переходник 1 дюйм - 1 1/4 дюйма;

3. Прибор управления;

4. Отдельный датчик давления (предоставляется заказчиком);

5. Внешний частотный преобразователь;

6. Водоразборная точка;

7. Главный выключатель;

8. Расширительный мембранный бак.

Купить насос для скважин WiloTWU 3.03-05-HS-ECP-B Вы можете в нашем Интернет магазине "ОВК Комплект". Профессиональные менеджеры всегда готовы провести бесплатную и информативную консультацию, а также оказать помощь по выбору необходимой модели насоса. Мы предлагаем только выгодные условия сотрудничества и доступные цены. А также гарантирует быструю доставку в Киеве и Украине!
