Скважинный насос Wilo TWU 3-0115 EM

Общая информация - скважинный насос Wilo TWU 3-0115 EM

Скважинный насос Wilo TWU 3-0115 EM – продуктивная модель, которая применяется для подачи чистой воды из частных скважин, колодцев, цистерн или любых других накопительных резервуаров. Насос также можно использовать в системах водоснабжения для полива или орошения.

Модель предназначена для перекачивания только чистой воды, без содержания абразивных или длинноволокнистых частиц и примесей. Насос предназначен для полного погружения, при максимальной глубине погружения 150 м и содержанием песка не более 50 г/м³.

Номинальная рабочая температура скважинного насоса Wilo TWU3-0115 EM от +3°C до +35°C. Насос работает от сети бесперебойного питания в 220 В и 50 Гц.

Класс защиты насоса – IP58.

Модель отвечает высоким показателям европейского качества и идет с гарантией от завода изготовителя.

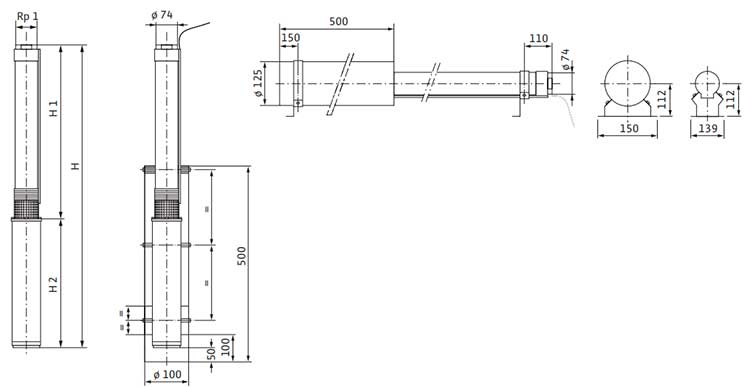

Габаритные размеры

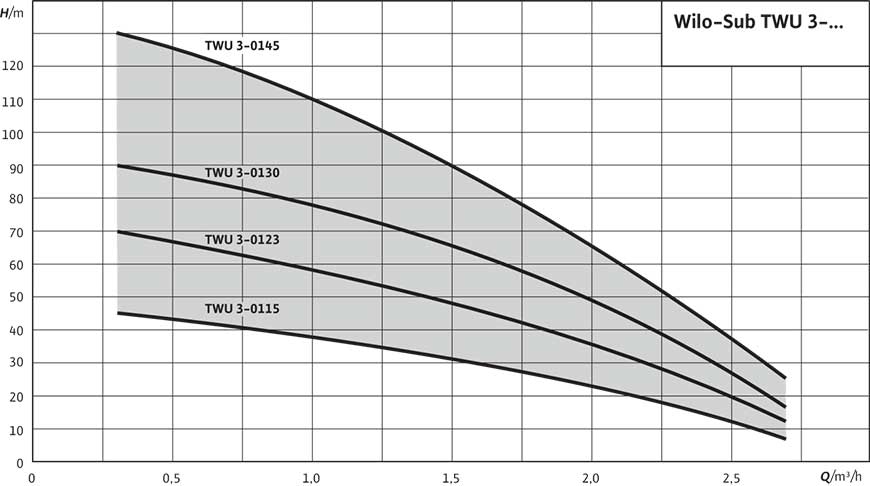

Шкала производительности

Конструкция насоса

Гидравлическая часть насоса изготовлена из нержавеющей стали. Радиальное рабочее колесо в секционном исполнении, обратный клапан, а также все детали, которые контактируют с перекачиваемой средой изготовлены из стойкого к коррозии материала.

Коррозионностойкий электродвигатель переменного тока с возможностью перемотки электродвигателя, заполнен маслом, а также комплектуется самосмазывающимися подшипниками.

Охлаждение электродвигателя происходит за счет перекачиваемой жидкости. Работа двигателя должна происходить только в погруженном состоянии. Следует точно соблюдать предельные значения макс. температуры перекачиваемой жидкости. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него, в зависимости от условий эксплуатации. Горизонтальный монтаж выполняется с охлаждающим кожухом.

1. Кабель;

2. Всасывающий патрубок;

3. Корпус двигателя;

4. Гидравлический корпус;

5. Напорный патрубок.

Главные преимущества

• Детали, которые контактируют с перекачиваемой жидкостью изготовлены из устойчивых к коррозии материалов;
• Насос имеет встроенный обратный клапан;
• Удобный для техобслуживания электродвигатель с возможностью перемотки.

Оснащение насоса

• Многоступенчатый погружной насос с радиальными рабочими колесами;
• Встроенный обратный клапан;
• Муфта в соответствии с NEMA;
• Однофазный или трехфазный электродвигатель;
• Термическое реле электродвигателя для однофазного электродвигателя.

Примеры монтажа насоса

Вертикальный монтаж насоса

1. Агрегат;

2. Подъемный трубопровод;

3. Коммутационный аппарат;

4. Запорная арматура;

5. Головка колодца;

6. Минимальный уровень воды;

7. Датчик уровня;

8. Хомут для трубы;

9. Монтажный хомут;

10. Кабельный хомут;

11. Линия электропитания;

12. Фланец;

13. Устройство защиты от сухого хода.

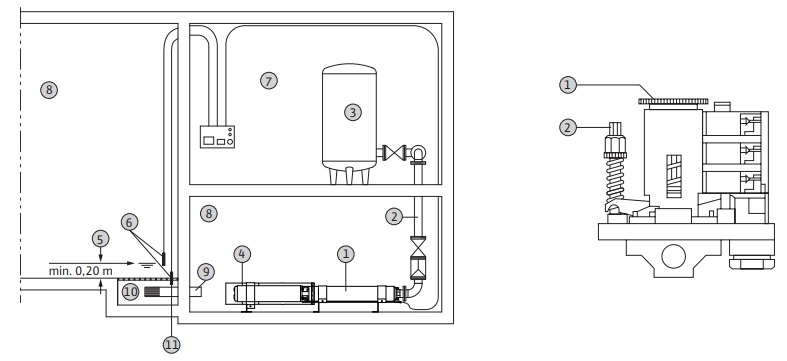

Горизонтальный монтаж насоса

1. Агрегат;

2. Напорный трубопровод;

3. Напорный резервуар;

4. Охлаждающий кожух;

5. Минимальный уровень воды;

6. Датчик уровня;

7. Рабочая зона;

8. Водяной бак;

9. Питающая линия;

10. Входной фильтр;

11. Устройство защиты от сухого хода.

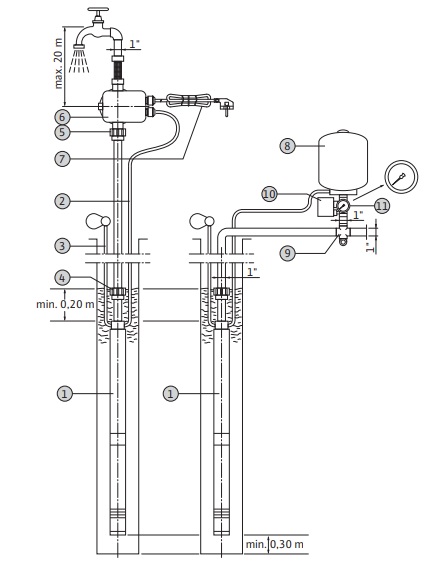

Монтаж системы Plug&Pump

1. Агрегат;

2. Соединительный кабель двигателя;

3. Крепежный канат;

4. Резьбовый патрубок 1¼";

5. Резьбовой патрубок  1";

6. Fluidcontrol;

7. Подключение к сети;

8. Комплект манометрической схемы;

9. Тройник;

10. Заполнительный клапан для мембранного сосуда;

11. Патрубок на манометре.
