Общая информация - скважинный насос Wilo TWI 4.05-06-DM-CI

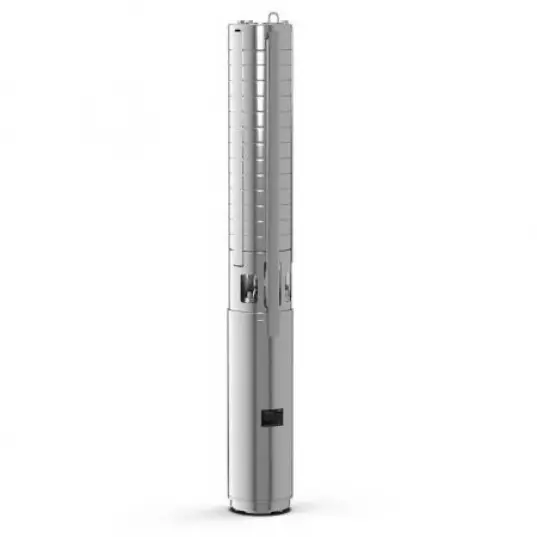

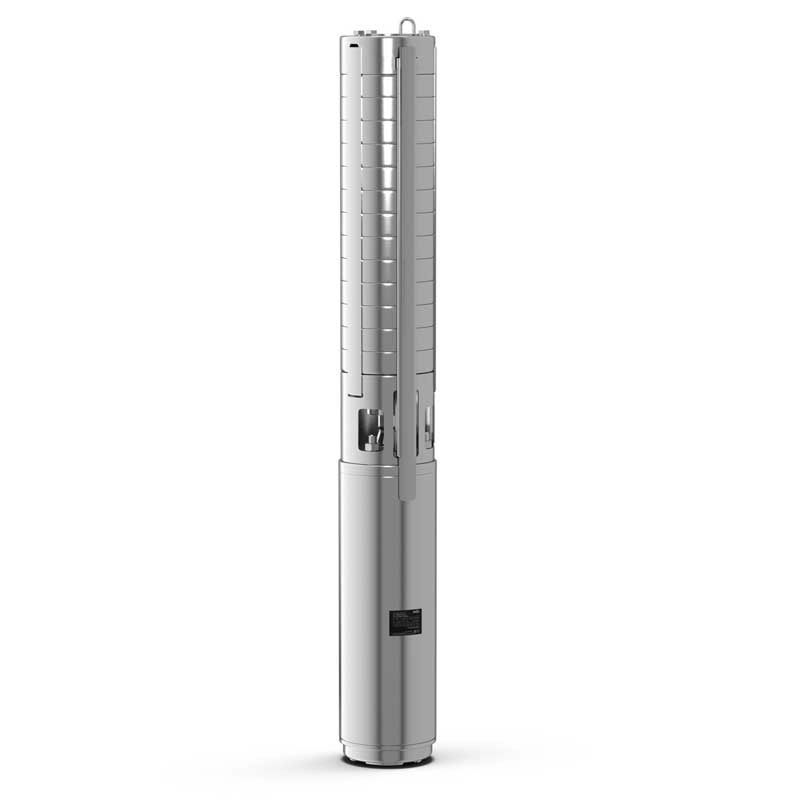

Погружной насос Wilo TWI 4.05-06-DM-CI – показывает высокий уровень производительности и применяется для подачи чистой, в том числе и питьевой воды из скважин, а также для перекачивания жидкости из колодцев, цистерн или любых других накопительных резервуаров. Насос данной серии также возможно применять в системах хозяйственной подачи воды, в системах водоснабжения коммунального хозяйства, для полива и ирригации.
Если использовать насос для перекачивания воды промышленного назначения, то максимальное содержание песка не должно превышать 50 г/м3.
Модель используется для перекачивания только чистой воды, без содержания абразивных или длинноволокнистых частиц и примесей.
Номинальная рабочая температура скважинного насоса Wilo TWI 4.05-06-DM-CIот +3°C до +
Класс защиты насоса – IP68.
Установка насоса возможна как в горизонтальном, так и вертикальном положении. Модель отвечает высоким показателям европейского качества и идет с гарантией от завода изготовителя.
Габаритные размеры
| Модель | Размеры, мм | |||||
| Ø | C1 | C2 | C3 | L | W | |
| TWI 4.05-06-DM-CI | 98 | 371 | - | - | 542 | 500 |
Шкала производительности
Конструкция насоса
Гидравлическая часть насоса изготовлена из нержавеющей стали (1.4301). Радиальное рабочее колесо и подсоединение NEMA изготовлено также из нержавеющей стали. Обратный клапан, а также все детали, которые контактируют с перекачиваемой средой, изготовлены из стойкой к коррозии нержавеющей стали.
Насос работает при помощи стойкого к коррозии электродвигателя прямого пуска. Гидроизолированный герметично залитый статор с эмалированной обмоткой, самосмазывающиеся подшипники, наполнение водогликолевой смесью.
Охлаждение электродвигателя происходит за счет перекачиваемой жидкости. Работа двигателя должна происходить только в погруженном состоянии. Следует точно соблюдать предельные значения макс. температуры перекачиваемой жидкости. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него, в зависимости от условий эксплуатации. Горизонтальный монтаж выполняется с охлаждающим кожухом.
Характеристика конструкции и функционирования
На рисунке представлен процесс монтажа насоса, с целью получения наилучших рабочих показателей:
1. Агрегат;
2. Подъемный трубопровод;
3. Коммутационный аппарат;
4. Запорная арматура;
5. Головка колодца;
6. Минимальный уровень воды;
7. Датчики уровня;
8. Хомут для труб;
9. Монтажный хомут;
10. Кабельный хомут;
11. Линия электропитания;
12. Фланец;
13. Устройство защиты от сухого хода.
Главные преимущества
- Продолжительный срок эксплуатации, за счет использование в конструкции деталей из нержавеющей стали;
- Насос имеет сертификат ACS для применения в системах снабжения питьевой водой;
- Высокий уровень гибкости в исполнении 4-, 6-, 8- и 10-дюймовой серии;
- Удобный для техобслуживания электродвигатель;
- Широкий диапазон мощностей от 1 до 250 м³/ч.
Оснащение насоса
- Многосекционный погружной насос с радиальными или диагональными рабочими колесами;
- Встроенный обратный клапан;
- Муфта в соответствии с NEMA;
- Однофазный или трехфазный электродвигатель;
- Герметизированные электродвигатели.
Горизонтальный монтаж насоса
Насос Wilo Sub TWI представляет собой затопляемую модель с погружным двигателем, который может работать как в вертикальном, так и горизонтальном положении при стационарном погружном монтаже.
1. Кабель;
2. Всасывающий патрубок;
3. Корпус двигателя;
4. Гидравлический корпус;
5. Напорный патрубок.
