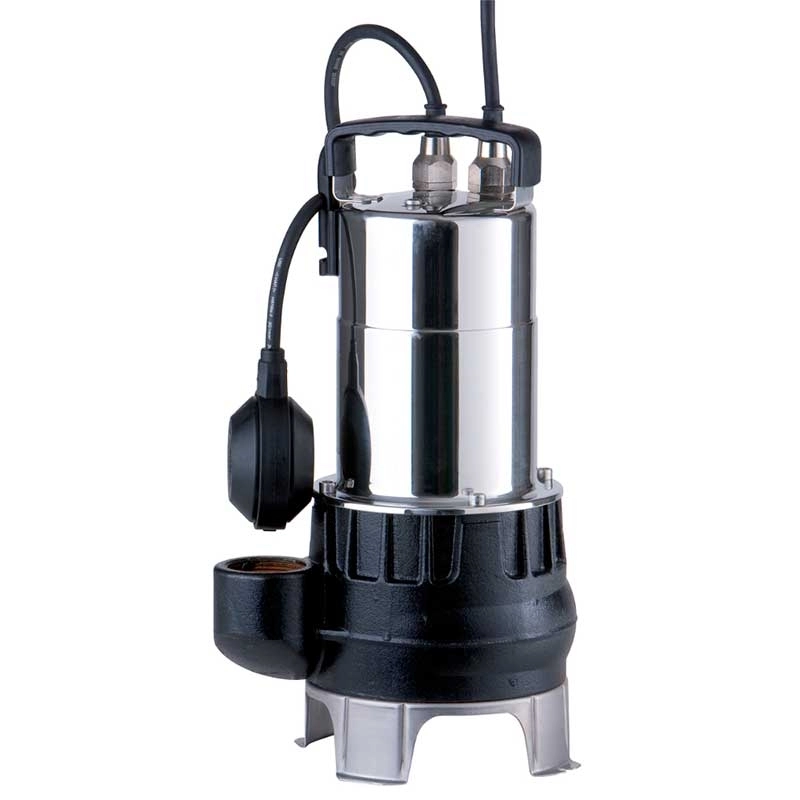

Основная информация - дренажный насос Wilo TS 40/10
Погружной дренажный насос Wilo TS 40/10 - модель с повышенным уровнем производительности, которая применяется для перекачивания предварительно очищенной жидкости без фекалий, твердых частиц и волокнистых элементов. Насос также подойдет для перекачивания слегка загрязненной воды без абразивных элементов.
Номинальная рабочая температура насоса Wilo TS 40/10+35
Класс защиты насоса – IP68.
Модель отвечает высоким показателям европейского качества и идет с гарантией от завода изготовителя.

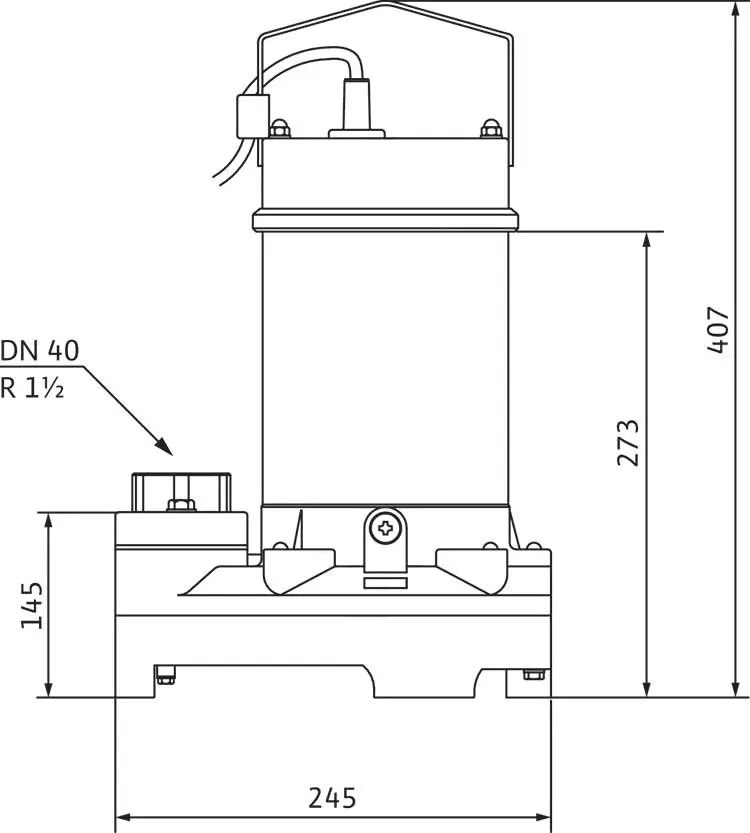

Габаритные размеры

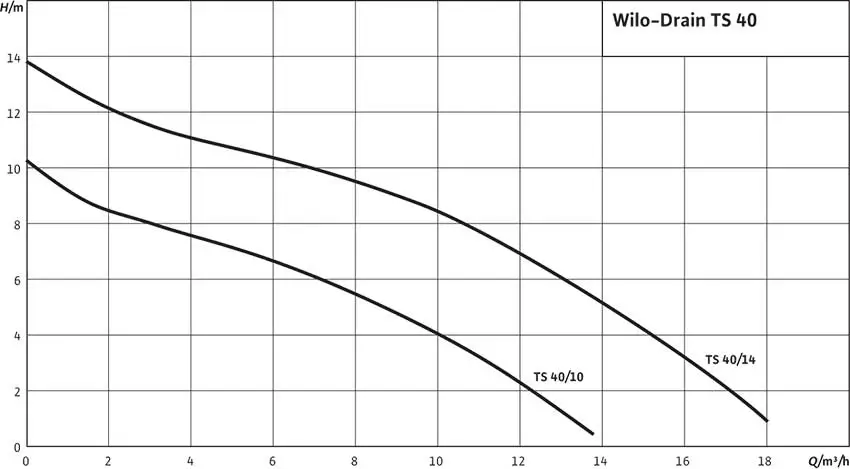

Шкала производительности

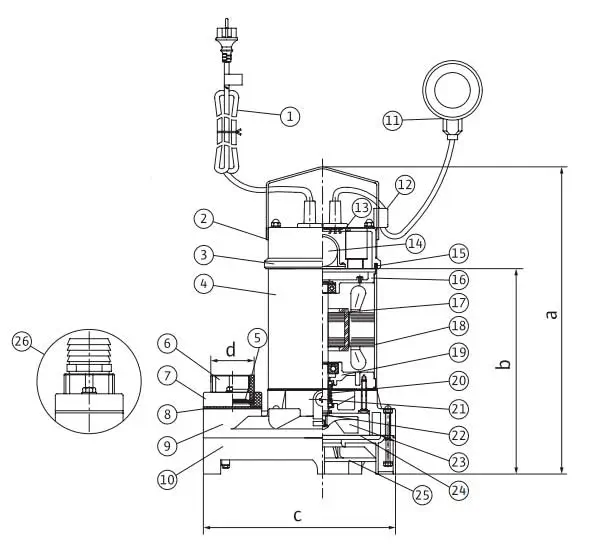

Конструкция дренажного насоса Wilo TS 40/10
Погружной насос для стационарной и мобильной установки в погруженном состоянии для полностью автоматического режима благодаря установленному поплавковому выключателю.
Выпуск с напорной стороны выполнен в виде вертикального резьбового соединения Rp 1½ со встроенным обратным клапаном. В качестве рабочих колес применяются полуоткрытые отводные рабочие колеса.
1. Кабель в сборе;
2. Крышка с ручкой;
3. Крепление крышки;
4. Корпус мотора;
5. Обратный клапан;
6. Напорный патрубок 1 ½“;
7. Фланец напорного патрубка;
8. Фланцевое уплотнение;
9. Верхняя часть корпуса насоса;
10. Корпус насоса;
11. Поплавковый выключатель;
12. Держатель для кабеля;
13. Уплотнение кабельного входа;
14. Конденсатор;
15. Уплотнение крышки;
16. Опора подшипника верхняя;
17. Ротор в сборе;
18. Статор;
19. Опора подшипника нижняя;
20. Скользящее торцевое уплотнение;
21. Винт слива масла с прокладкой;
22. Подкладная шайба;
23 Рабочее колесо;
24. Уплотнение корпуса;
25. Решетка;
26. Наконечник шланга R1½ (с наружной резьбой).
Электродвигатель насоса
Насос комплектуется погружным электродвигателем однофазного типа с рубашкой охлаждения. При использовании двигателя переменного тока контрольные устройства электродвигателя работают автоматически. Отвод тепла передается через корпус в перекачиваемую жидкость. Поэтому агрегаты разрешается использовать только в погруженном состоянии в длительном или повторно-кратковременном режиме работы.
Для защиты электродвигателей от попадания перекачиваемой жидкости имеется камера уплотнений. заполненная экологически чистым маслом.
Насос оснащен кабелем электропитания длиной 10 м со штекером с защитным контактом, а также поплавковым выключателем.

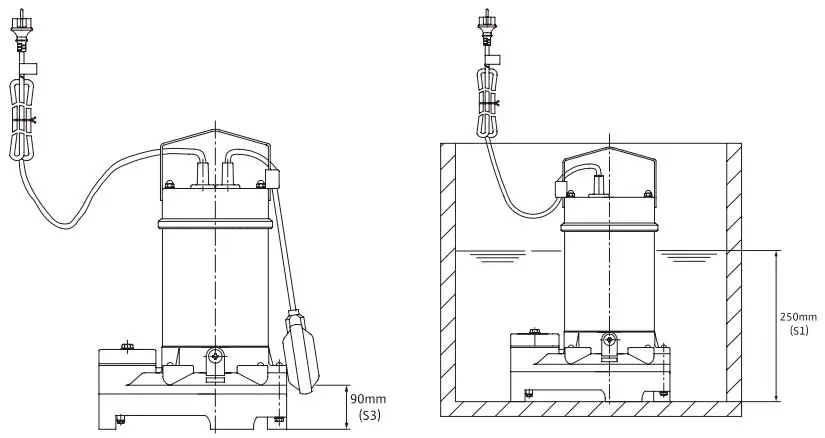

Пример установки
На рисунке представлена процесс монтажа насоса.
Главные преимущества
- Простота в обращении благодаря небольшому весу;
- Простое управление посредством установленного поплавкового выключателя и штекера (исполнение А).
Комплект поставки насоса
- Насос с кабелем электропитания длиной 10 м и свободным концом кабеля;
- Исполнение А с поплавковым выключателем и штекером;
- Подсоединение шланга;
- Инструкция по монтажу и эксплуатации.
