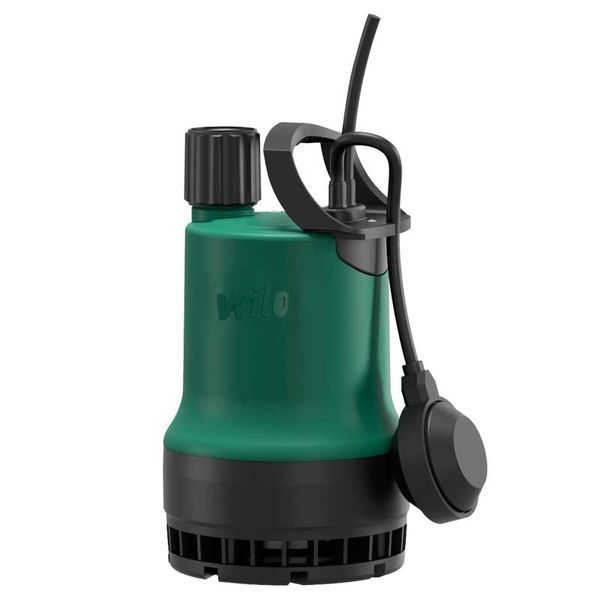

Общая информация - дренажный насос Wilo TMW 32/11
Погружной дренажный насос Wilo TMW 32/11 - это продуктивная модель, которую можно использовать для перекачивания загрязненных вод без твердых частиц, а также предварительно очищенные сточные воды без содержания фекалий и волокнистых частиц.
Номинальная рабочая температура насоса Wilo TMW 32/11+35
Класс защиты насоса – IP68.
Модель отвечает высоким показателям европейского качества и идет с гарантией от завода изготовителя.
Габаритные размеры
Шкала производительности
Конструкция дренажного насоса Wilo TMW 32/11
Погружной насос для стационарной и мобильной установки в погруженном состоянии для полностью автоматического режима благодаря установленному поплавковому выключателю.
Насосы серии TM комплектуется открытым многолопастным рабочим колесом и имеют свободный проход в 10 мм согласно (за исключением TMR). Подсоединение для напорного патрубка выполнено в виде вертикального резьбового соединения.
1. Кабель;
2. Болт;
3.Уплотнительное кольцо;
4. Корпус мотора;
5. Screw;
6. Корпус;
7. Поплавковый выключатель;
8. Болт;
9. Болт;
10. Гайка;
11. Рабочее колесо;
12. Взмучивающее устройство (функция TWISTER);
13. Болт;
14. Диффузор;
15. Фильтр на всасывающем патрубке;
16. Скользящее торцевое уплотнение;
17. Уплотнительное кольцо;
18. Манжетное уплотнение вала;
19. Уплотнительное кольцо;
20. Обратный клапан;
21. Напорный патрубок Rp 1¼;
22. Рукоятка;
23. Штуцер.
Электродвигатель насоса
Насос комплектуется погружным электродвигателем однофазного типа с рубашкой охлаждения (охлаждение осуществляется за счет перекачиваемой жидкости, протекающей между корпусом насоса и корпусом электродвигателя) и встроенной защитой от тепловой перегрузки с функцией автоматического повторного включения.
Со стороны перекачиваемой жидкости имеется скользящее торцевое уплотнение, со стороны электродвигателя расположено манжетное уплотнение вала. Между уплотнениями находится уплотнительная камера, заполненная белым маслом.
Насос оснащен кабелем электропитания длиной 3 и 10 м со штекером с защитным контактом, а также поплавковым выключателем (не TM 32/8-10M).
Пример установки
На рисунке представлена процесс монтажа насоса.
| Насос | Н мин | В мин | L | D | h макс | h1 мин | h2 мин |
| TMW 32/11 | 280 | 350x350 | 323 | 165 | 280 | 50 | 14 |
Главные преимущества
- Минимальный уровень остаточной воды составляет 2 мм (только в исполнении TMR);
- Эргономичная ручка для переноса, незначительная масса, удобное для пользователя исполнение благодаря готовности к подключению (Plug&Pump);
- Надежность эксплуатации за счет встроенного охлаждающего кожуха, торцевого уплотнения с камерой уплотнений, а также электродвигателя в корпусе из высококачественной стали;
- Длина кабеля от 4 до 10 м, в зависимости от типа;
- Температура перекачиваемой жидкости: макс. 90 °C.
Комплект поставки насоса
- Насос с кабелем, штекером и встроенным поплавковым выключателем (кроме TM 32/8);
- прилагаемым обратным клапаном (не для TM 32/7 и TM 32/8-10M);
- Подсоединение шланга с внешней резьбой или штуцером (ø 35 мм);
- Инструкция по монтажу и эксплуатации.
