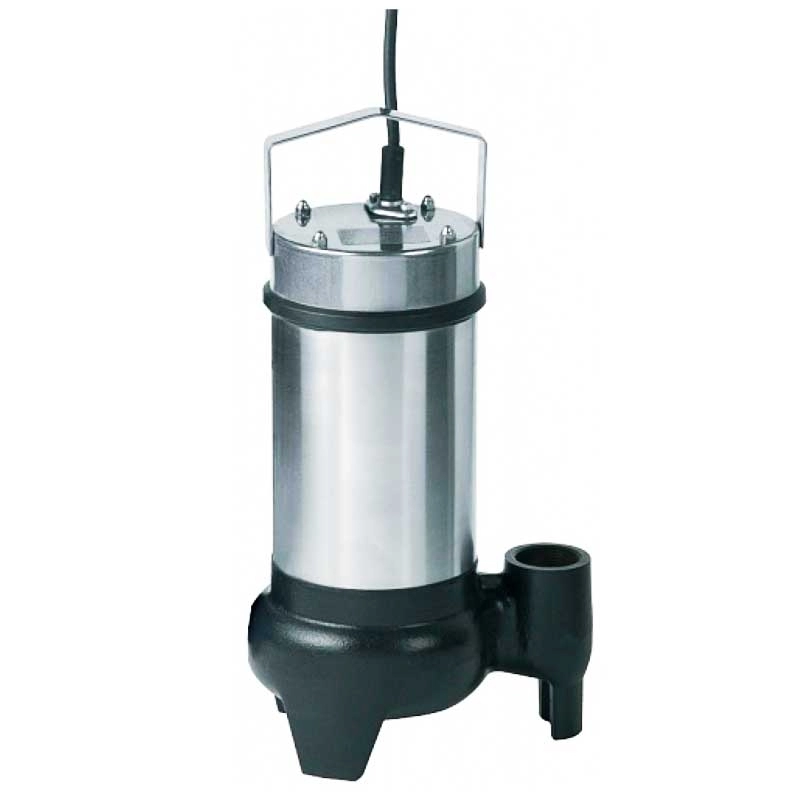

Дренажный насос Wilo STS 40/10 1-230-50-2-10M

Основная информация - дренажный насос Wilo STS 40/10 1-230-50-2-10M

Дренажный насос Wilo STS 40/10 1-230-50-2-10M применяется для перекачивания предварительно очищенной жидкости без фекалий, твердых частиц и волокнистых элементов. Насос также подойдет для перекачивания слегка загрязненной воды без абразивных элементов.

Номинальная рабочая температура насоса Wilo STS 40/10 1-230-50-2-10M+35°C.

Класс защиты насоса – IP68.

Модель отвечает высоким показателям европейского качества и идет с гарантией от завода изготовителя.

Габаритные размеры

Шкала производительности

Конструкция дренажного насоса Wilo STS 40/10 1-230-50-2-10M

Материалы из которых изготовлены комплектующие насоса:

• Корпус насоса: EN-GJL-250;
• Напольное основание: Серый чугун;
• Рабочее колесо: нержавеющая сталь 1.4301;
• Вал: Нержавеющая сталь 1.4404;
• Скользящее торцовое уплотнение со стороны насоса: Графит/керамика;
• Уплотнение вала со стороны электродвигателя: NBR (бутадиен-нитрильный каучук);
• Статическое уплотнение: NBR (бутадиен-нитрильный каучук);
• Корпус электродвигателя: нержавеющая сталь 1.4301.

Погружной насос для стационарной и мобильной установки в погруженном состоянии для полностью автоматического режима благодаря установленному поплавковому выключателю.

Выпуск с напорной стороны выполнен в виде вертикального резьбового соединения Rp 1½ со встроенным обратным клапаном. В качестве рабочих колес применяются полуоткрытые отводные рабочие колеса.

1 Кабель для электрического подключения;

2 Колпачковая гайка;

3 Крышка с ручкой;

4 Крепление крышки;

5 Корпус мотора;

6 Крышка уплотнения масляной камеры;

7 Уплотнение масляной камеры;

8 Радиальное уплотнение вала;

9 Рабочее колесо;

10 Винт;

11 Шайба;

13 Винт;

14 Входной лист;

15 Поплавковый выключатель;

16 Держатель кабеля;

17 Уплотнение подвода кабеля;

18 Винт;

19 Уплотнение крышки двигателя;

20 Радиальное уплотнение вала;

21 Пружинное стопорное кольцо;

22 Скользящее торцевое уплотнение;

23 Винт;

24 Корпус насоса;

25 Уплотнение.

Электродвигатель насоса

Насос комплектуется погружным электродвигателем однофазного типа с рубашкой охлаждения. При использовании двигателя переменного тока контрольные устройства электродвигателя работают автоматически. Отвод тепла передается через корпус в перекачиваемую жидкость. Поэтому агрегаты разрешается использовать только в погруженном состоянии в длительном или повторно-кратковременном режиме работы.

Для защиты электродвигателей от попадания перекачиваемой жидкости имеется камера уплотнений. заполненная экологически чистым маслом.

Насос оснащен кабелем электропитания длиной 10 м со штекером с защитным контактом, а также поплавковым выключателем.

Пример установки

На рисунке представлена процесс монтажа насоса.

Главные преимущества

• Простая эксплуатация благодаря установленному поплавковому выключателю (исполнение A);
• Простая установка благодаря встроенной опоре насоса;
• Рабочее колесо из нержавеющей стали;
• Небольшой вес.

Комплект поставки насоса

• Готовый к подсоединению насос с кабелем электропитания длиной 20 м
• Вариант исполнения A с подключенным поплавковым выключателем
• Инструкция по монтажу и эксплуатации
