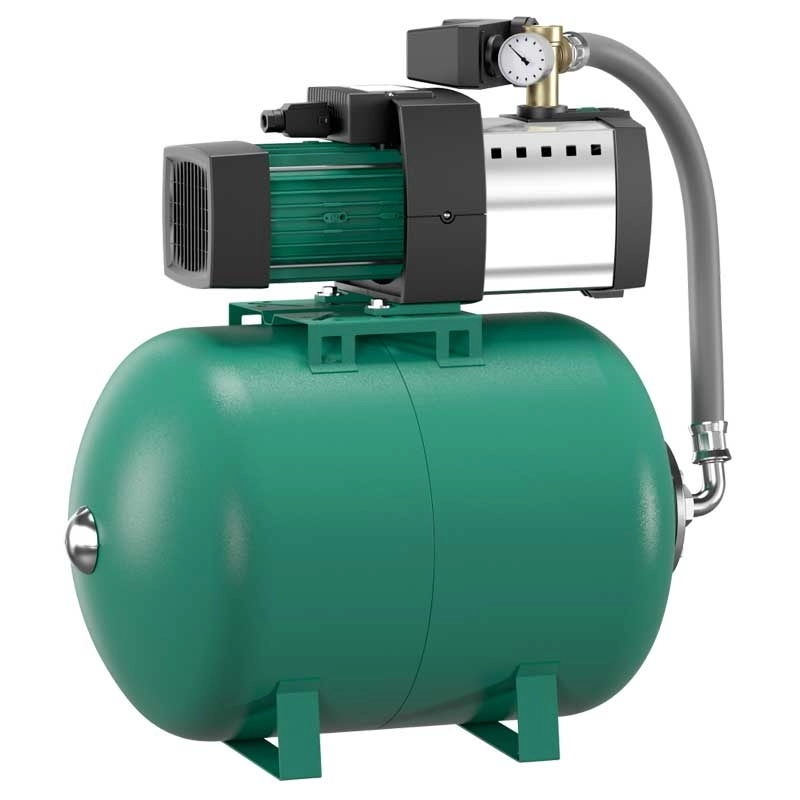

Основная информация - насосная станция Wilo HiMulti 3H50-45
Насосная установка Wilo HiMulti 3H50-45 - это продуктивная модель, которая используется в системах водоснабжения бытового назначения, а также в хозяйственных целях, для процесса ирригации и орошения, а также для отведения дождевой воды из резервуаров, прудов, ручьев и колодцев. Также возможна работа по перекачиванию технической жидкости. Установка обладает качественной сборкой и способна на бесперебойную работу на протяжении длительного времени.
Номинальная рабочая температура насосной установки Wilo HiMulti3H50-45 от -15°C до +40
Максимальное рабочее давление - 8 бар.
Конструкция насосной установки
Готовый смонтированный блок с электропроводкой, состоит из многоступенчатого горизонтального центробежного насоса с сухим ротором, а также из самовсасывающего прифланцованным электродвигателем и мембранного напорного бака.
Напорный бак оснащен новой прочной мембраной нового поколения из материала «бутил+» с повышенными функциональными показателями. Резервуар не нуждается в техническом обслуживании и дозаправке на протяжении всего срока гарантии.
Также в комплект установки входит:
- Двухполюсный однофазный электродвигатель с кабельным вводом;
- Конденсатор в соединительной коробке;
- Защитный выключатель электродвигатель с автоматическим повторным включением;
- Манометр;
- Манометрический выключатель;
- Гибкий напорный шланг и сетевой кабель со штекером.
1. Насос;
2. Резьбовая пробка для заполнения/удаления воздуха;
3. Резьбовая пробка для опорожнения;
4. Мембранный напорный резервуар;
5. Манометр;
6. Сетевой кабель со штекером;
7. Манометр выключатель;
8. Эластичный напорный шланг;
9. Газовый наполнительный клапан.
Пример установки
Приточный режим (резервуар)
6. Сетевой кабель со штекером;
10. Пружина приемный кабель;
11. Запорная арматура на приточной стороне/на стороне всасывания;
12. Запорная арматура с напорной стороны;
14. Крепление для трубы;
16. Поплавковый выключатель (срабатывающий при отсутствии воды);
HR - Высота потребления;
HC - Высота подсоединения приточного трубопровода.
Приточный режим (сеть питания)
6. Сетевой кабель со штекером;
10. Пружина приемный кабель;
11. Запорная арматура на приточной стороне/на стороне всасывания;
12. Запорная арматура с напорной стороны;
14. Крепление для трубы;
16. Поплавковый выключатель (срабатывающий при отсутствии воды);
HR - Высота потребления;
HC - Высота подсоединения приточного трубопровода.
Главные преимущества
- Просто: система “Plug & Pump”;
- Эффективно: высокоэффективная гидравлическая часть, низкий расход электроэнергии и очень компактные размеры благодаря оптимизации электродвигателя;
- Автоматическая работа системы и предотвращение гидроударов благодаря манометрическому выключателю и мембранному напорному баку;
- Низкий уровень шума: Уровень шума от 56 дБ(A) до 64 дБ(A).
Автоматика насосной станции
A - Установочный винт для настройки давления выключения;
b - Установочный винт для настойки разности давления (давление выключения);
с - Кабели подсоединения электродвигателя;
d - Приточный трубопровод подсоединения электросети;
e - Подсоединения заземления (PE);
h - Схема подсоединения электродвигателя WJ (EM);
I - Схема подсоединения электродвигателя MHI (EM).
Цвета кабелей:
BN - Коричневый;
BU - Синий;
BK - Черный;
GNYE - Зелено-желтый.
