Пылевой вентилятор ВЦП 6-46 №5 15 кВт, 1500 об.

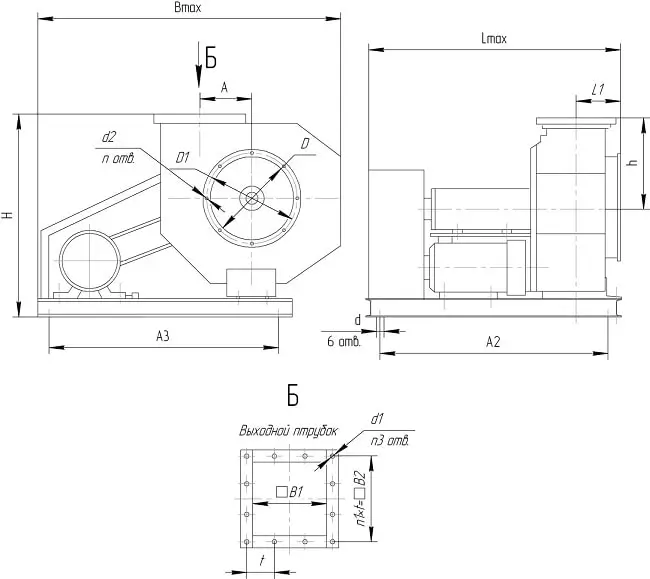

Габаритные размеры - пылевой вентилятор ВЦП 6-46 (ВРП 120-46) №5 15 кВт, 1500 об.

Применение – пылевой радиальный вентилятор ВЦП 6-46, ВРП 120-46

Пылевой вентилятор ВРП 120-46 – востребованная модель, которая может применяться в мелкой или крупной промышленности, с целью продуктивной работы в воздуховодных системах, где требуется производить удаление или перемещение различных газовоздушных смесей, в которых может содержаться пыль или твёрдые частицы, при их концентрации не более 1 кг/м³.

Радиальные вентиляторы ВЦП 6-46 также могут перемещать любой другой воздух, без содержания маслянистых, химических, волокнистых или липких материалов. Номинальная рабочая температура воздуха 80°С, при общем содержании примесей в воздухе до 1000000 мг/м3 (1 кг/м3).

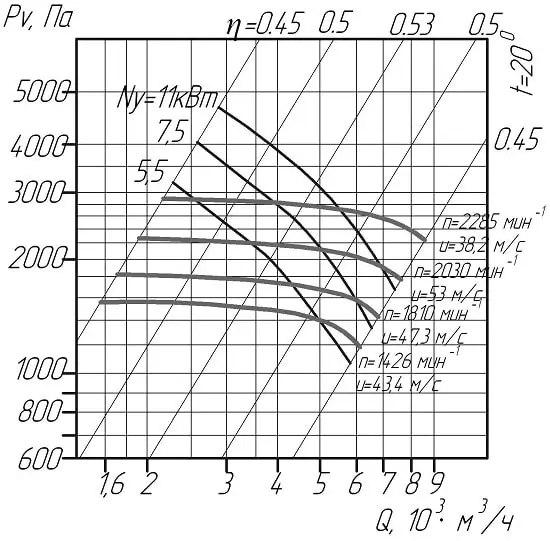

Аэродинамические показатели

Вентилятор пылевой ВРП 120-46 (ВЦП 6-46) рассчитан на выполнение таких функций:

• Удаление древесной стружки или пыли из деревообрабатывающих станков;
• Удаление металлической стружки и пыли из металлообрабатывающих станков;
• Проведение санитарно-технических и производственных целей в стационарных условиях;
• Удаления пыли во время обработки шерсти, хлопка и т.д.;
• Применение в пылеочистных установка и системах пневмотраспорта.

Номинальный технологический стандарт в соответствии с ТУ 22-4577-79 и стандарту конструкции согласно ГОСТ 5976-73.

Основная информация – радиальный вентилятор ВЦП 6-46 №5 15 кВт, 1500 об.

• одностороннее всасывание воздуха;
• корпус изготовлен по спирально поворотному стандарту;
• рабочие лопатки радиально прямого типа;
• лопатки - количество 8 шт.;
• направление вращения – вправ/влевое;
• схема исполнения двух видов: рабочие колёса на валу двигателя и клиноременное исполнение рри использовании клиноременных передач;
• вентилятор может изготавливается из углеродистой стали высокой прочности;

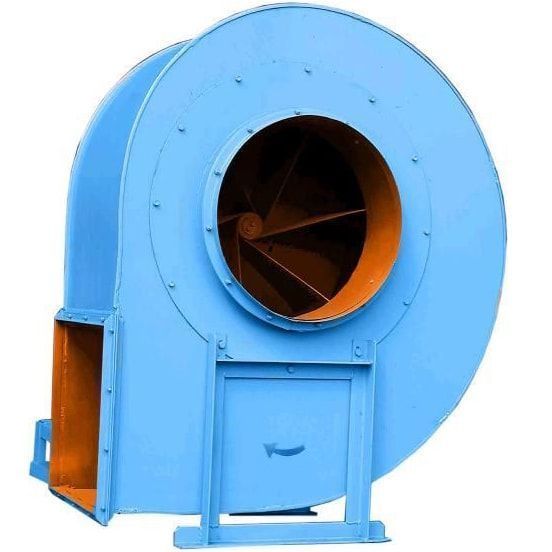

Особенность конструкции – пылевой вентилятор ВРП 120-46 №5

Корпус радиального пылевого вентилятора ВЦП 6-46 (ВРП 120-46) может изготавливаться из углеродистой или нержавеющей стали, разнородных материалов, а также алюминиевых сплавов высокой прочности. Конструкция представляет собой спиралевидную неразъёмную конструкцию.

На передней стенке корпуса располагается входной патрубок с фланцем цилиндрической формы. Для обеспечения лучшей герметичности выходной патрубок приваривают к корпусу, а зазоры между входными патрубками и рабочим колесом можно регулировать.

Рабочее колесо представляет собой сварную конструкцию, на которой располагается 8 прямых лопаток, ступицы и две звездочки. Также рабочее колесо и шкивы садят на призматические шпонки.

Корпус вместе с двигателем монтируется на общей раме – это сварная конструкция, которую делают из специальных швеллеров и уголков. Чтобы лучше закрепить раму, в ней делаются специальные отверстия, для фиксации к фундаменту.

Установка – вентилятор радиальный ВРП 120-46

Перед запуском вентилятор пылевой радиальный ВЦП 6-46 №5, нужно внимательно осмотреть и проверить все узлы. Далее провести весь ряд описанных ниже операций:

• Убедитесь в том, что рабочее колесо легко и плавно вращается;
• Проверьте качество затяжки болтов и насколько хорошо закреплено рабочее колесо;
• Ненадолго включите/выключите вентилятора, чтобы проверить направление вращения рабочего колеса. Направление должно соответствовать стрелкам указателям на корпусе вентилятора;

После проверки необходимо запустить вентилятор. И если во время работы вентилятор издаёт нежелательные шумы или стуки, то требуется проверить вентилятор пылевой ВРП 120-46 на предмет неправильного подключения или поломок.
