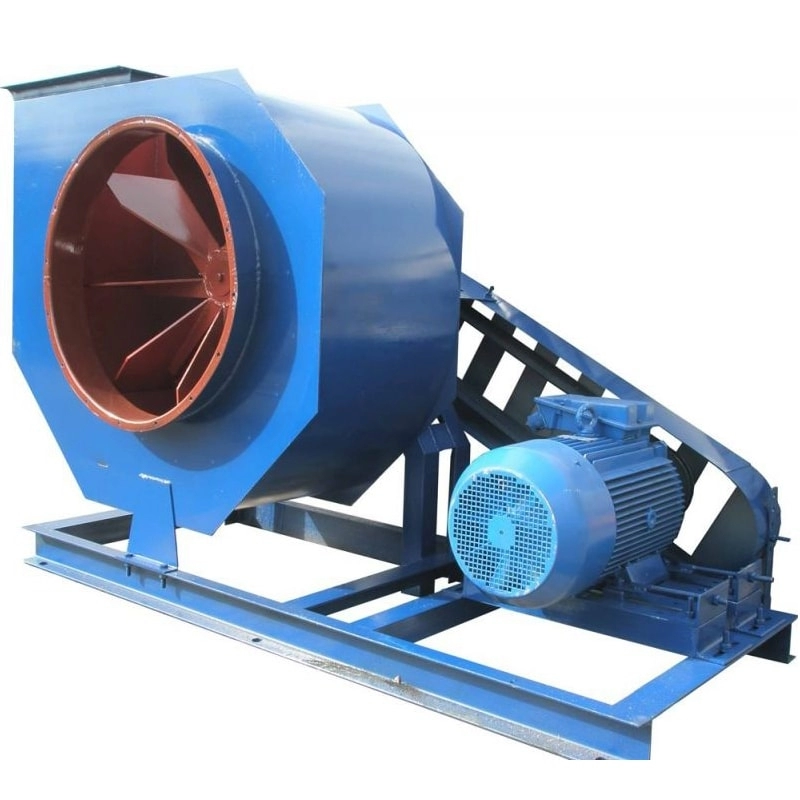

Пылевой вентилятор ВЦП 6-45 №8 18,5 кВт, 1000 об.

Пылевой вентилятор ВЦП 6-45 №8 18,5 кВт, 1000 об.

Відгуки: 0
Номер: ve-18351
ЦЕНА:c НДС
Цену уточняйте
($ 0 | 0 €)
Есть в наличии
Описание

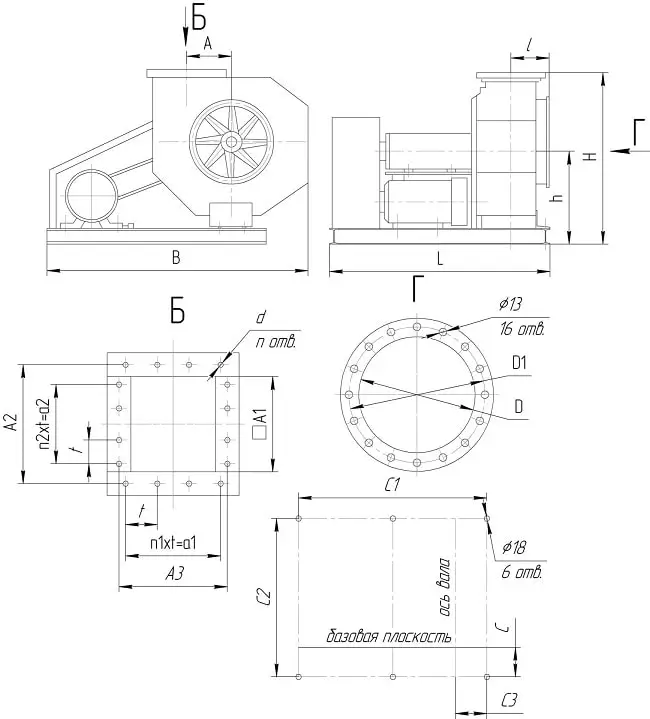

Габаритные размеры - пылевой вентилятор ВЦП 6-45 (ВРП 120-45) №8 18,5 кВт, 1000 об.

Габаритные размеры вентилятора ВЦП 6-45 №8

№ вентилятораhlLmaxAHBmaxCC1C2C3nn1n2DD1dA1a1a2A2A3t
ВЦП 6-45 (ВРП 120-45) №879824523404001308202633712281200125164456061018480424424530530106

Применение – пылевой радиальный вентилятор ВЦП 6-46, ВРП 120-45

Пылевой вентилятор ВРП 120-45 – востребованная модель, которая может применяться в мелкой или крупной промышленности, с целью продуктивной работы в воздуховодных системах, где требуется производить удаление или перемещение различных газовоздушных смесей, в которых может содержаться пыль или твёрдые частицы, при их концентрации не более 1 кг/м³.

Радиальные вентиляторы ВЦП6-45 также могут перемещать любой другой воздух, без содержания маслянистых, химических, волокнистых или липких материалов. Номинальная рабочая температура воздуха 80°С, при общем содержании примесей в воздухе до 1000000 мг/м3 (1 кг/м3).

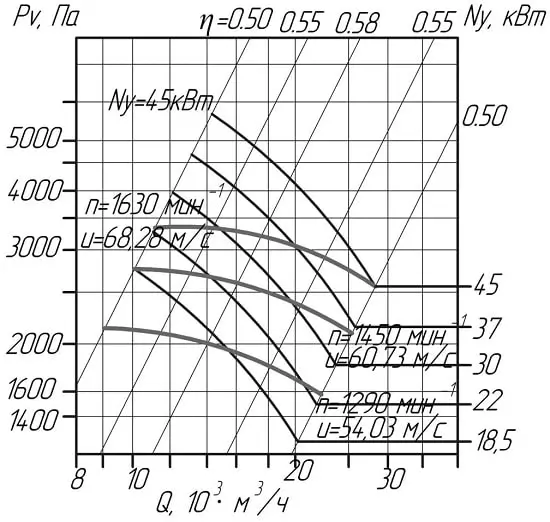

Аэродинамические показатели

Аэродинамические показатели вентилятора ВЦП 6-45 №8

Вентилятор пылевой ВРП 120-45(ВЦП6-45) рассчитан на выполнение таких функций:

  • Удаление древесной стружки или пыли из деревообрабатывающих станков;
  • Удаление металлической стружки и пыли из металлообрабатывающих станков;
  • Проведение санитарно-технических и производственных целей в стационарных условиях;
  • Удаления пыли во время обработки шерсти, хлопка и т.д.;
  • Применение в пылеочистных установка и системах пневмотраспорта.

Номинальный технологический стандарт в соответствии с ТУ 22-4577-79 и стандарту конструкции согласно ГОСТ 5976-73.

Основная информация – радиальный вентилятор ВЦП 6-45 №8 18,5 кВт, 1000 об.

  • одностороннее всасывание воздуха;
  • корпус изготовлен по спирально поворотному стандарту;
  • рабочие лопатки радиально прямого типа;
  • лопатки - количество 8 шт.;
  • направление вращения – вправ/влевое;
  • схема исполнения: клиноременное исполнение при использовании клиноременных передач;
  • вентилятор может изготавливается из углеродистой стали высокой прочности;

Особенность конструкции – пылевой вентилятор ВРП 120-45 №8

Корпус радиального пылевого вентилятора ВЦП6-45(ВРП 120-45) может изготавливаться из углеродистой или нержавеющей стали, разнородных материалов, а также алюминиевых сплавов высокой прочности. Конструкция представляет собой спиралевидную неразъёмную конструкцию.

На передней стенке корпуса располагается входной патрубок с фланцем цилиндрической формы. Для обеспечения лучшей герметичности выходной патрубок приваривают к корпусу, а зазоры между входными патрубками и рабочим колесом можно регулировать.

Рабочее колесо представляет собой сварную конструкцию, на которой располагается 8 прямых лопаток, ступицы и две звездочки.

Радиальный пылевой вентилятор ВЦП 6-45 может быть двух видов: с правым и левым вращением, по ГОСТу 10616, а общий принцип вращения строится по схеме перемещения воздуха по средству передачи ему части энергии от рабочего колеса, который насаживается на вал и вращается при помощи работы двигателя.

Корпус вместе с двигателем монтируется на общей раме – это сварная конструкция, которую делают из специальных швеллеров и уголков. Чтобы лучше закрепить раму, в ней делаются специальные отверстия, для фиксации к фундаменту.

Установка – вентилятор радиальный ВРП 120-45

Перед запуском вентилятор пылевой радиальный ВЦП6-45№8, нужно внимательно осмотреть и проверить все узлы. Далее провести весь ряд описанных ниже операций:

  • Убедитесь в том, что рабочее колесо легко и плавно вращается;
  • Проверьте качество затяжки болтов и насколько хорошо закреплено рабочее колесо;
  • Перед запуском необходимо заземлить двигатель и корпус вентилятора;
  • Ненадолго включите/выключите вентилятора, чтобы проверить направление вращения рабочего колеса. Направление должно соответствовать стрелкам указателям на корпусе вентилятора;

После проверки необходимо запустить вентилятор. И если во время работы вентилятор издаёт нежелательные шумы или стуки, то требуется проверить вентилятор пылевой ВРП 120-45 на предмет неправильного подключения или поломок.

ВентиляторДвигательМощность, кВтЧастота вр., об/минДавление, ПаПроизводительность. м³/ч тыс.Вес, кг
исполнение № 5
ВЦП 6-45 (ВРП 120-45) №8АИР 160 S6
111000830-14102,9-16,8-
ВЦП 6-45 (ВРП 120-45) №8АИР 180 M618,510001130-18303,4-18,8-
ВЦП 6-45 (ВРП 120-45) №8АИР 160 S41515001224-5055,24-24,56533
ВЦП 6-45 (ВРП 120-45) №8АИР 160 M418,515001481-6115,76-27,02558
ВЦП 6-45 (ВРП 120-45) №8АИР 180 S42215001763-8206,29-28,4576
ВЦП 6-45 (ВРП 120-45) №8АИР 180 M43015002069-8546,81-31,93613
ВЦП 6-45 (ВРП 120-45) №8АИР 200 M43715002399-9907,34-34,39680
ВЦП 6-45 (ВРП 120-45) №8АИР 200 L44515002754-11377,86-36,85734

Чтобы получить больше информации или купить пылевой радиальный вентилятор ВЦП6-45(ВРП 120-45) №8 18,5 кВт, 1000 об., вам необходимо обратиться к менеджерам компании «ОВК Комплект». Это профессионалы своего дела, всегда готовые помочь с выбором необходимой модели, учитывая все Ваши пожелания.

Свой заказ вы получите в максимально короткие сроки, с доставкой по Киеву и всей Украине.
