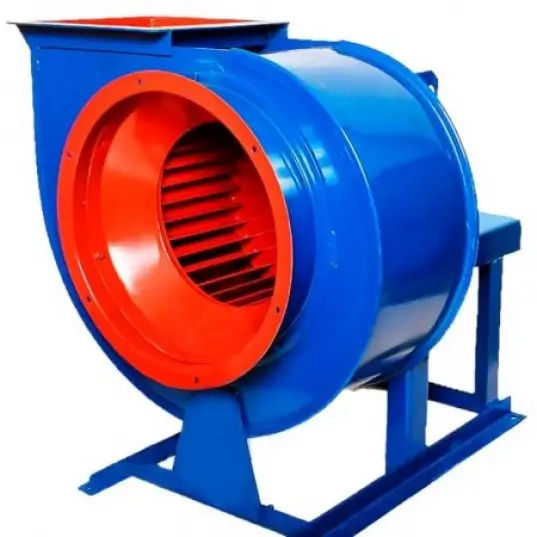

Габаритные размеры - центробежный вентилятор14-46 №6,3 7,5 кВт, 1000 об.
Основная информация - центробежный вентилятор ВЦ 14-46 (ВР 280-46) №6,3 7,5 кВт, 1000 об.
Вентиляторы среднего давления ВЦ 14-46, ВР 288-46-6,3, считаются наиболее эффективными в своем роде, т.к они лучше проводят задачи по общепромышленной вентиляции и кондиционированию. Модель работает при минимальном количестве потребления энергоресурсов.
ВР 288-46 имеет высокие аэродинамические характеристики, что достигаются в результате проведения внимательной балансировки рабочих колес. За счет производства деталей прочной части вентилятора из углепластика, модель показывает высокий уровень шумоизолирования.
Аэродинамические характеристики вентиляторов ВЦ 14-46 № 6,3 D/Dн = 0.95 (исполнение 1)
Аэродинамические характеристики вентиляторов ВЦ 14-46 № 6,3 (исполнение 1)
Аэродинамические характеристики вентиляторов ВЦ 14-46 № 6,3 D/Dн = 1.05 (исполнение 1)
Условия эксплуатации и сфера применения - центробежный вентилятор ВЦ 14-46 (ВР 280-4)
Основное функциональное предназначение вентиляторов среднего давления ВЦ 14-46, это прогон воздуха, взрывоопасных, газообразных, но неагрессивных смесей по вентиляционным, воздухоотопительным системам, при определенно установленном климате. Для вентиляторов серии ВЦ, это умеренный климат, который может колебаться в температурных пределах от -40 °С до + 40 °С, но уже для 2 и 3 категории размещения - подходит тропический климат
Радиальные вентиляторы ВЦ 14-46, ВР 288-46-6,3, в зависимости от методов их использования, имеют в своей структуре разные комплектующие материалы:
- Для аппаратов общего предназначения вентиляторы производят из углеродистой стали;
- Для взрывостойких, антикоррозионных агрегатов материалы из нержавеющей стали;
- Для вентиляторов с взрывозащищенной функциональностью используют разнородные материалы, а также алюминий.
Установка вентилятора ВЦ 14-46, происходит в:
- Цехах
- Промышленных складах
- Магазинах
- Производственных помещениях
- Гаражах
- Общественных местах
- Крышах
Комплектация и конструктивное исполнения—вентилятор ВЦ 14-46 (ВР 280-46)
Вентилятор ВЦ 14-46, представлен в форме «улитки», или же спиральной форме, который составляется из рабочего колеса, с двумя дисками: передним и задним, 32 приваренными лопастями, выгнутыми назад и ступицы. На основании станины, к которой крепятся кожух с электродвигателем, есть отверстие, которое предназначено для крепления вентилятора на виброизолятор или фундамент.
Благодаря коническому коллектору, который прикреплен на входном патрубке вентилятора, происходит процесс поступления воздуха к вращаемому колесу.
В зависимости от методов применения вентилятора ВР 288-46, заказчик может заказать вентилятор, который будет изготовлен в семи конструктивных схемах, с разнообразным поворотом корпуса, или же изготовления центробежного вентилятора по индивидуальным чертежам.
Конструкция радиального вентилятора, в зависимости от стороны вращения, бывает:
- Правого вращения (колесо вращается за часовой стрелкой, то есть вправо).
- Левого вращения (колесо вращается влево, то есть против часовой стрелки)
Вид корпуса, со стороны всасывающего патрубка
Принцип работы центробежного вентилятора ВЦ 14-46 (ВР 280-46)
По инерции воздух поступает в вентилятор, к рабочему колесу, через коллектор, которое при помощи загнутых назад лопастей, перемещает его до выхлопного отверстия, под углом 90 °.
Монтаж и запуск - центробежный вентилятор среднего давления ВЦ 14-46 (ВР 288-46)
- Проверка вращения рабочего колеса на плавность и легкость.
- Проверка расстояния (зазора) между колесом, что вращается и коллектором
- Проверка закрепленности, прочности связки вращаемого колеса и вала двигателя.
- Проверка изолирования обмоток вентилятора
Перед уже непосредственной эксплуатацией, а именно запуском вентилятора, нужно:
- Осмотреть вентилятор, а также рабочие воздуховоды, что бы удостоверится, что в них не присутствуют посторонние предметы.
- Сверить данные мощности двигателя, с напряжение электросети, которая будет его подпитывать .
- Убедится в соединении кабеля тока, с зажимами выводов двигателя.
- Очистить рабочую площадку вентилятора и предупредить о его пуске.
Акустические характеристики
| Обозначение вентилятора | Частота вращения, -10%, об/мин | Суммарный уровень шумовой характеристики, не более, дБ |
| Вентилятор радиальный ВР 287-46.1-5 | 1000 | 94 |
| Вентилятор радиальный ВР 287-46.1-5 | 1500 | 104 |
После включения, вентилятор должен работать без каких либо шумов и дефектов, при обнаружении каких либо стуков, необходимо немедленно выключить вентилятор и выявить источник разлада в работе вентилятора.
| Вентилятор | Двигатель | Мощность, кВт | Частота вр., об/мин | Давление, Па | Производительность, тыс. м³/ч | Вес, кг |
| ВЦ 14-46 №6,3 | АИР132М8 | 5,5 | 750 | 648-891 | 6,07-14,12 | 223 |
| ВЦ 14-46 №6,3 | АИР160S8 | 7,5 | 750 | 648-925 | 6,07-18,2 | 281 |
| ВЦ 14-46 №6,3 | АИР160М8 | 11 | 750 | 648-901 | 6,07-23,6 | 288 |
| ВЦ 14-46 №6,3 | АИР180М8 | 15 | 750 | 648-874 | 6,07-26,8 | 343 |
| ВЦ 14-46 №6,3 | АИР132М6 | 7,5 | 1000 | 1500 | 11,9 | 220 |
| ВЦ 14-46 №6,3 | АИР160S6 | 11 | 1000 | 1168-1514 | 8,15-16,2 | 274 |
| ВЦ 14-46 №6,3 | АИР160М6 | 15 | 1000 | 1168-1630 | 8,15-21,1 | 288 |
| ВЦ 14-46 №6,3 | АИР180М6 | 18,5 | 1000 | 1168-1660 | 8,15-24,5 | 333 |
| ВЦ 14-46 №6,3 | АИР200М6 | 22 | 1000 | 1168-1650 | 8,15-27,6 | 366 |
| ВЦ 14-46 №6,3 | АИР200L6 | 30 | 1000 | 1168-1595 | 8,15-34 | 383 |
| ВЦ 14-46 №6,3 | АИР225М6 | 37 | 1000 | 1850 | 37 | 493 |
Чтобы получить больше информации или купить центробежный вентилятор ВЦ 14-46 №6,3 7,5 кВт, 1000 об., вам необходимо обратиться к менеджерам компании "ОВК Комплект". Это профессионалы своего дела, всегда готовые помочь с выбором необходимой модели, учитывая все Ваши пожелания.
Свой заказ вы получите в максимально короткие сроки, с доставкой по Киеву и всей Украине.
