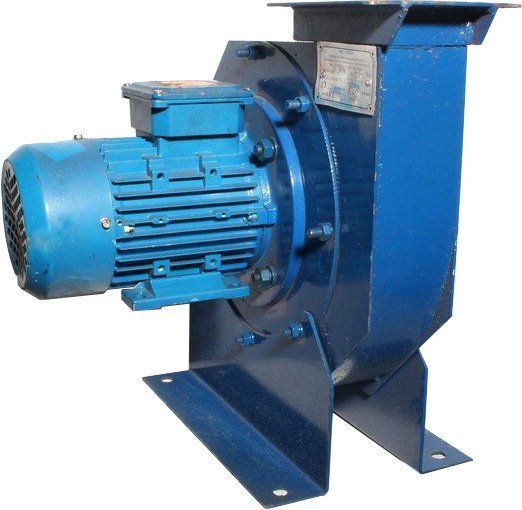

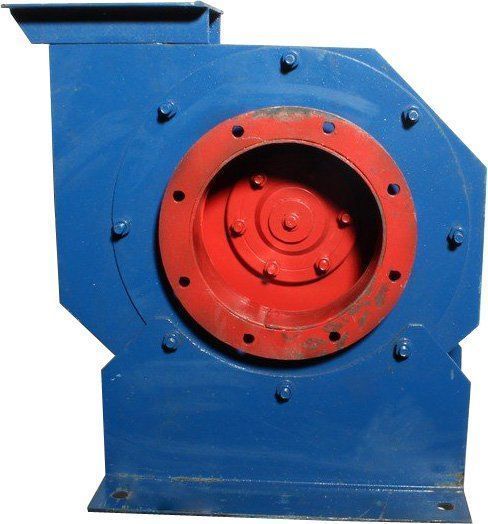

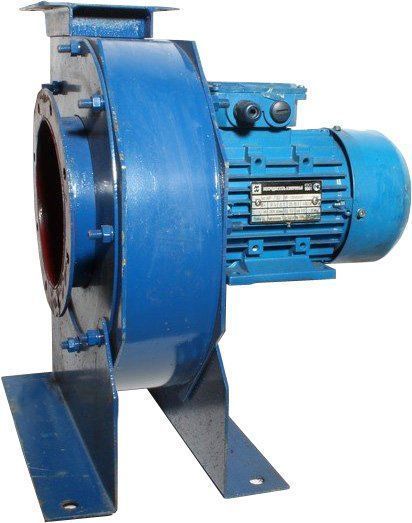

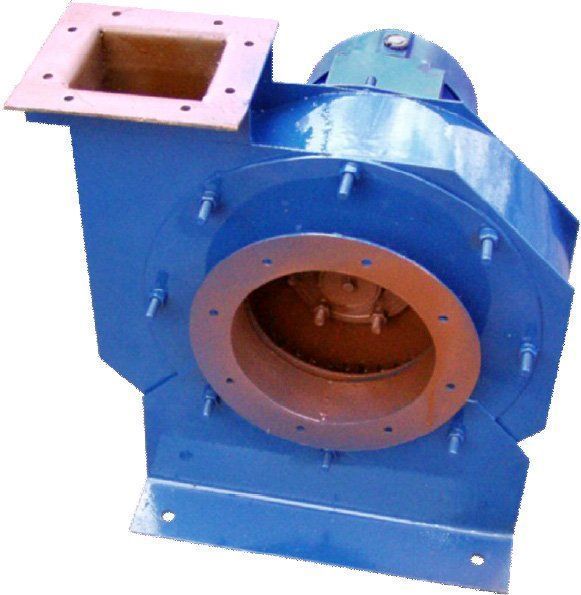

Габаритные размеры - радиальный вентилятор высокого давления ВЦ 10-28 (ВР 200-28) №3,15 0,37 кВт, 1500 об.
| № вентилятора | A | A1 | A2 | A3 | a | a1 | a2 | B | b | b1 | b2 | D | D1 | d | d1 | H | H1 | L | n |
| ВЦ 10-28 №3,15 | 190 | 360 | 197 | 85 | 128 | 163 | 80 | 495 | 96 | 131 | 80 | 240 | 196 | 8 | 8 | 502 | 217 | 490 | 8 |
Применение – центробежный вентилятор ВЦ 10-28 №3,15 0,37 кВт, 1500 об.
Радиальный вентилятор ВЦ 6-28 применяется для удаления отработанного воздуха и не агрессивных газо-воздушных смесей. Номинальная рабочая температура перемещаемого воздуха до +80°С. Вентилятор может перемещать воздух с содержанием пыль и твердых примесей не более 0,1 мг\м3, но без содержания липких или волокнистых материалов.
Вентилятор высокого давления ВЦ 10-28 (ВР 200-28) предохраняется от незапланированных повреждений, когда двигатель защищён от попадания на него прямых солнечных лучей и атмосферных осадков. При наличии умеренного климата используют 1-ую категорию размещения вентилятора.
Вентилятор ВЦ 10-28 устанавливается в системах воздушного отопления, приточно-вытяжной вентиляции, в системах кондиционирования воздуха, в различных технологических установках, где отсутствуют взрывоопасные вещества. Радиальный вентилятор отлично подходит для таких санитарно-технических целей как:
- системы кондиционирования воздуха;
- вентиляция и воздушное отопление производственных, общественных или жилых помещений;
- осуществление подачи воздуха к вагранкам, сушильным печам;
- вентиляционные системы зерновых элеваторов и глубоких шахт;
- качественная транспортировка пыли и легких сыпучих веществ;
- санитарно производственные цели.
Основная информация – радиальный вентилятор высокого давления ВЦ 10-28 (ВР 200-28), №3,15
- Обеспечивает нужный уровень высокого давления;
- Имеет корпус спиралевидной формы;
- Одностороннее всасывание;
- Возможность вращения – право/лево;
- Наличие прямого и ременного привода;
- Комплектация 48 лопатками вращения;
- Возможность изготовления вентилятора из разных материалов.
Центробежный вентилятор отвечает лучшим показателям качества и собран по технологическим стандартам ГОСТ 15150-69 и ТУ У 29.2-00909779-002:2009.
Особенность конструкции – центробежный вентилятор высокого давленияВР 200-28-3,15
Вентилятор комплектуется в прочный корпус турбинного вида из листового, сортового проката. Рабочее колесо с 16-ю лопатками приваривается к переднему и заднему дискам, а задний диск в свою очередь крепится к втулке за лепками. Диски и лопатки – листовая сталь, втулки – серый чугун. Монтаж вентилятора к воздуховоду проходит по средству фланцевого соединения. Направление вращения рабочего колеса может осуществляться в правую и левую сторону.
Основные преимущества – вентилятор радиальный ВЦ 10-28
- Простая, но функциональная конструкция;
- Надёжная эксплуатация;
- Относительно высокий уровень КПД;
- Низкий уровень энергопотребления.
| Вентилятор | Двигатель | Мощность, кВт | Частота вр., об/мин | Давление, Па | Производительность. м³/ч тыс. | Вес, кг |
| исполнение № 1 | ||||||
| ВЦ 10-28 №3,15 | АИР63B4 | 0,37 | 1500 | 475-629 | 0,28-1,05 | 35,5 |
| ВЦ 10-28 №3,15 | АИР71А4 | 0,55 | 1500 | 475-628 | 0,28-1,05 | 38,5 |
| ВЦ 10-28 №3,15 | АИР90L2 | 3 | 3000 | 1901-2513 | 0,57-2,09 | 55,5 |
| ВЦ 10-28 №3,15 | АИР100S2 | 4 | 3000 | 1901-2513 | 0,57-2,09 | 63 |
Чтобы получить больше информации или купить радиальный вентилятор высокого давления ВЦ 10-28 (ВР 200-28-3,15) №3,15 0,37 кВт, 1500 об., вам необходимо обратиться к менеджерам компании «ОВК Комплект». Это профессионалы своего дела, всегда готовые помочь с выбором необходимой модели, учитывая все Ваши пожелания.
Свой заказ вы получите в максимально короткие сроки, с доставкой по Киеву и всей Украине.
