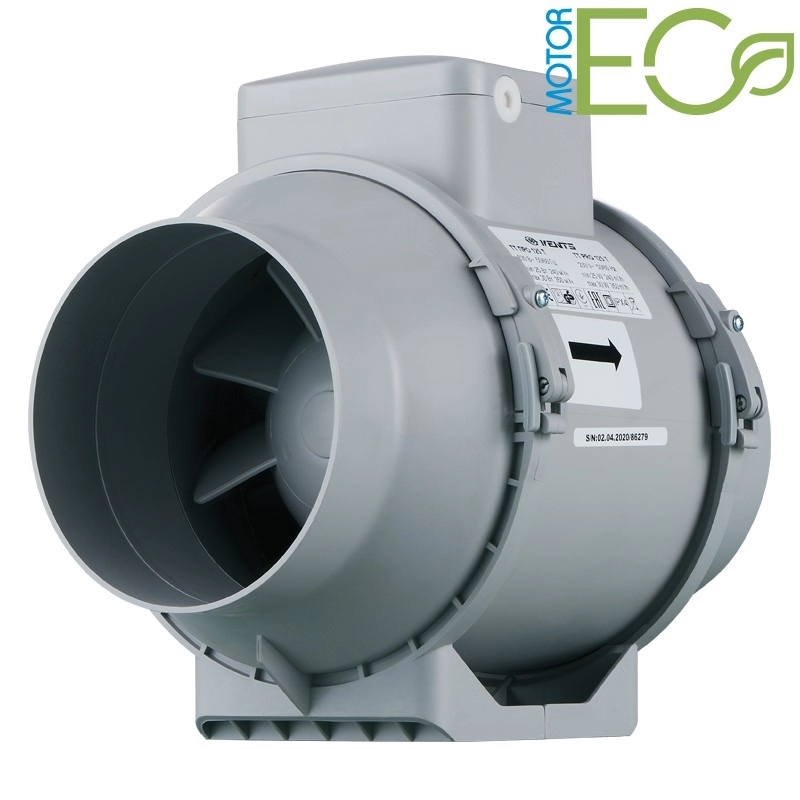

Канальный вентилятор смешенного типа ВЕНТС ТТ ПРО 125 ЕС для круглых каналов – это одна из самых качественных и доступных по цене моделей с относительно низким электропотреблением в своём классе! Модель оснащена ЕС-двигателем, что существенно уменьшает потребление электроэнергии (около 35%) и обеспечивает высокую производительность при низком уровне шума. Благодаря данному двигателю вентиляторы можно легко объединить в сеть и регулировать централизовано. Данный вентилятор прекрасно подойдёт для вентиляции офисных, коммерческих, общественных или промышленных помещений. Вентилятор объединил в себе широкие возможности и высокие технические параметры осевых и центробежных вентиляторов, обеспечивая мощный воздушный поток и высокое давление, а также экономичность.
Габаритные размеры VENTS ТТ ПРО 125 ЕС
Конструкция
Вентилятор ВЕНТС ТТ ПРО 125 ЕС изготовлен из высокопрочного пластика (полипропилена) пониженной горючести.
Модель очень проста в установке и эксплуатации. Съемный центральный блок с двигателем, крыльчаткой и клеммной коробкой крепится к корпусу с патрубкам при помощи специальных хомутов на защелках. Они легко снимаются и для починки или осмотра вентилятора не нужно обладать какими-то особыми знаниями. Вам также не понадобятся никакие специальные инструменты, т.к. модель изготавливалась с соблюдением высоких показателей эргономичности.
Благодаря канонической форме крыльчатки и специально разработанным лопастями вентилятора, скорость воздушного потока увеличивается в несколько раз. Это обеспечивает высокое давление и производительность. Внутренний диффузор распределяют воздушный поток таким образом, что происходит полное объединение наилучших характеристик, когда высокая производительность и увеличенное давление проходит при низком уровне шума.
Двигатель
Вентилятор VENTS ТТ ПРО 125 ЕС имеет высокоэффективный электронно-коммутируемый (ЕС) двигатель постоянного тока, крыльчатку канонической формы со специально спрофилированными лопастями с увеличенной скоростью кругового потока воздуха, которое обеспечивает более высокое давление и производительность по сравнению с осевыми вентиляторами. Такие двигатели являются на сегодняшний день наиболее передовым решением в области энергосбережения. Данный двигатель характеризуется высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения.
Несомненным преимуществом электронно-коммутируемого двигателя является высокий КПД (достигает 90%).

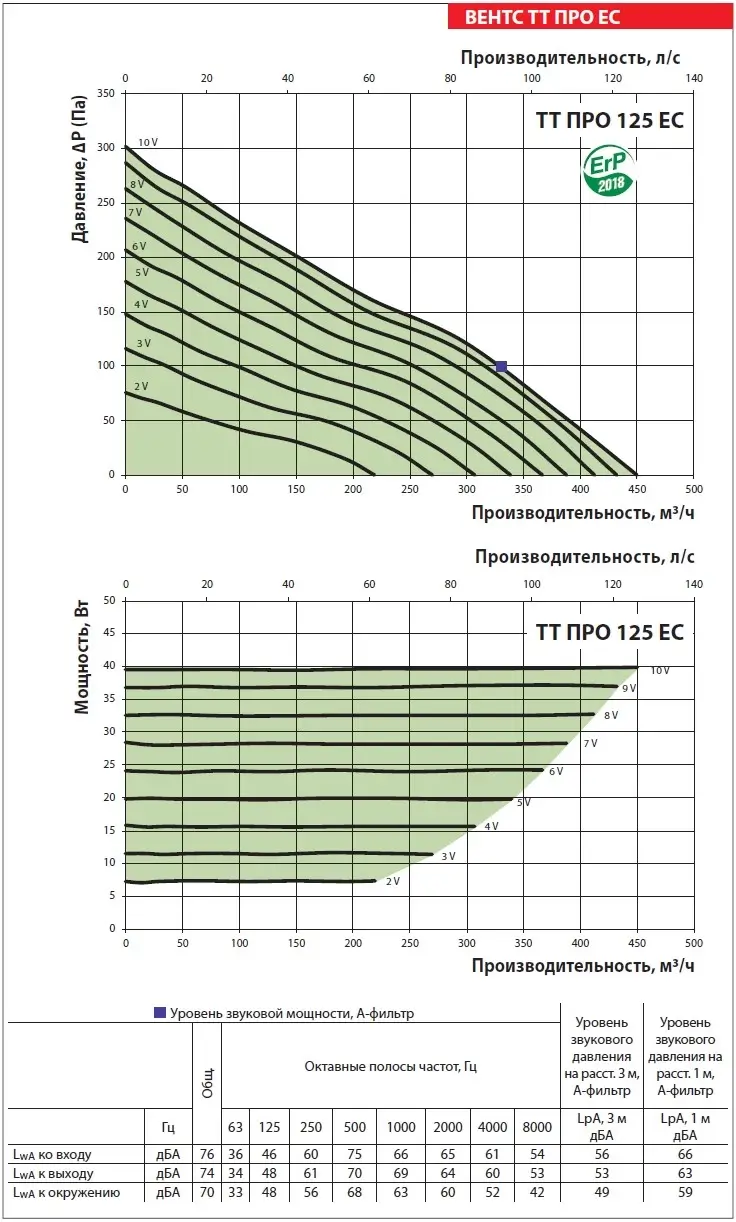

Аэродинамические характеристики вентилятора ВЕНТС ТТ ПРО 125 ЕС
Регулировка скорости
Вентилятор оснащен встроенным регулятором скорости, управление вентилятором происходит с помощью сигнала 0-10 В. Есть возможность подключения внешнего управляющего устройства ВЕНТС Р-1/010 (приобретается отдельно). Максимальная скорость вращения вентилятора не зависит от частоты тока в сети (работа возможна с частотой тока как при 50Гц, так и при 60Гц).
Работа ЕС-вентилятора может автоматически подстраиваться под изменения значений управляющего фактора (производительность вентилятора осуществляется в зависимости от уровня температуры, давления, задымлённости и т.д.). Т.е. скорость вентилятора может уменьшаться или увеличиваться, а сам вентилятор подает столько воздуха, сколько необходимо для вентиляционной системы.
Особым преимуществом вентиляторов серии ЕС является то, что их можно объединить в единую компьютерную сеть. В этом случае вся работа будет регулироваться удалённо с помощью главного компьютера. Вы можете задавать режим работы для каждого вентилятора отдельно.
Монтаж
Вентилятор ВЕНТС ТТ ПРО 125 ЕС устанавливается в круглые воздуховоды диаметром Ø125 мм. Может монтироваться горизонтально, вертикально, на полу, стене или потолке под любым углом относительно оси вентилятора. Крепить его можно в любой части вентиляционной системы (в начале, конце или середине). Крепление к стене происходит при помощи плоской монтажной пластины корпуса вентилятора. При монтаже необходимо предусмотреть дополнительную защиту от проникновения влаги, например: в случае вертикального монтажа необходимо установить защитный зонт.
Схема подключения VENTS ТТ ПРО 125 ЕС
"X1" - Клеммник для сети 230В/50(60)Гц; "X2" - Клеммник для подключения внешнего регулятора скорости.
Условные обозначения:
"L" - Фаза.
"N" - Ноль.
"QF" - Внешний автоматический выключатель.
"R1" - Внутренний регулятор скорости.
"SW" - DIP переключатель.
Алгоритм работы
Управление двигателем обеспечивается управляющим сигналом от 0 до 10 Вольт при помощи встроенного регулятора скорости "R1" или внешнего регулятора на клеммник "X2". Выбор способа управления осуществляется при помощи DIP-переключателя "SW":
— DIP-переключатель в положении "IN" — управляющий сигнал задается внутренним регулятором скорости "R1", позволяющим включить и выключить вентилятор, плавно регулировать скорость вращения двигателя вентилятора (расход воздуха) в диапазоне от минимальной до максимальной скорости. Обороты регулируются от минимальных (крайнее правое положение) до максимальных (крайнее левое положение). При вращении по часовой стрелке обороты уменьшаются.
— DIP-переключатель в положении "EXT" — управляющий сигнал задается внешним управляющим устройством "S1".
Пример монтажа вентилятора в ванной
Пример монтажа вентилятора в офисе
Вентиляторы ВЕНТС ТТ ПРО 125 ЕС производятся в Украине на заводе ВЕНТС (VENTS) крупнейшим производителем и экспортером вентиляционного оборудования. Качество вентиляторов соответствует европейским и международным стандартам и требованиям по энергоэффективности, надежности и безопасности, что подтверждается соответствующими сертификатами.
