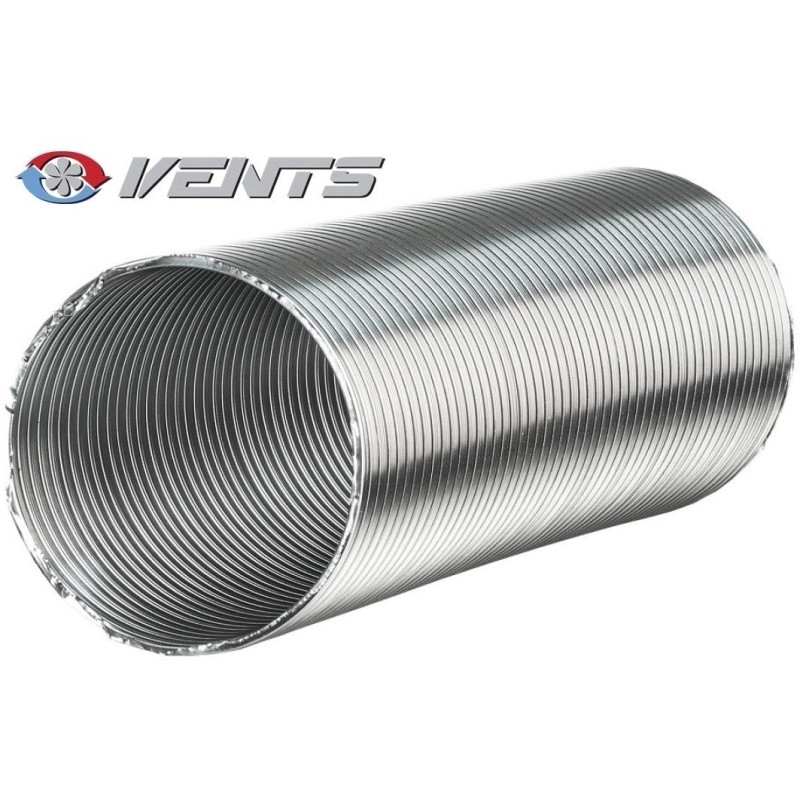

Неизолированный воздуховод ВЕНТС Термовент Н 150/6

Общая характеристика

Неизолированный воздуховод ВЕНТС Термовент Н 150/6 может применяется в вентиляционных системах различной направленности. Их гибкая, спирале-навивная конструкция из нержавеющей стали в несколько раз увеличивает аэродинамические показатели и прочность воздуховодной системы.

Особенность конструкции

• Производятся из прочной и негорючей ленты. Чаще всего это нержавеющая или оцинкованная сталь. Эти материалы совершенно не восприимчивы к коррозийным образованиям;
• Повышенный процент термостойкости – до 700°С.
• Большой процент плотности шва и высокие показатели по герметичности стало возможным получить благодаря сверхплотному тройному замку;
• Процент динамических потерь значительно снижен;
• Простота в установке, небольшой вес, хорошая эластичность;
• Полное соответствие норме СНИП 04.05-91 (1998 г.), герметичность – класс «П» (плотные).

Применение – воздуховоды серии ВЕНТС Термовент Н

Возможно применять для кондиционирования, отопления и вентиляции в промышленных или бытовых сферах, где номинальное давление не превышает 10 000 Па. Возможна установка данного воздуховода в системах приточной и вытяжной вентиляции, а также для отвода горячих потоков воздуха из котельных, систем дымоудаления и вытяжки.

Диаграмма при потере давления на 1 м растянутого воздуховода

Примеры расчётов

1. Выбрать диагональ, соответствующую диаметру воздуховода в мм (в данном случае 200 мм)
2. Найти точку пересечения этой линии с вертикальной линией требуемого объема воздуха в м³/ч (в данном случае 500 м³/ч).
3. Через точку пересечения этих двух линий проходит горизонтальная линия, показывающая величину потери давления в паскалях (Па) на один метр воздуховода (полагая, что воздуховод не имеет изгибов).
4. Умножением найденной величины потери давления (в данном случае 2,4 Па/м при температуре воздуха 20 ⁰С) на полную длину данного участка воздуховода, получаем общую величину потери давления. Для расчета потери давления при наличии изгибов, каждый изгиб приравнивается к одному метру воздуховода.

Интернет-магазин «ОВК КОМПЛЕКТ» предлагает купить неизолированный воздуховод ВЕНТС Термовент Н 150/6 в Киеве, а также познакомится с широчайшим спектром нашей продукции, которую мы продаём по самым низким ценам. Гибкая система скидок также удивит всех наших клиентов, а профессиональная помощь в выборе, установке и доставке в самые кратчайшие сроки не оставит вас равнодушными к нашей работе.
