Габаритная характеристика - водяной охладитель ВЕНТС ОКВ 500х300-3
Тип | В | B1 | B2 | B3 | H | H1 | H2 | Н3 | H4 | L | K (дюйм) | Масса, кг |
Размер | 500 | 520 | 540 | 570 | 300 | 320 | 340 | 395 | 252 | 56 | G 3/4" | 14,3 |
Общие сведения

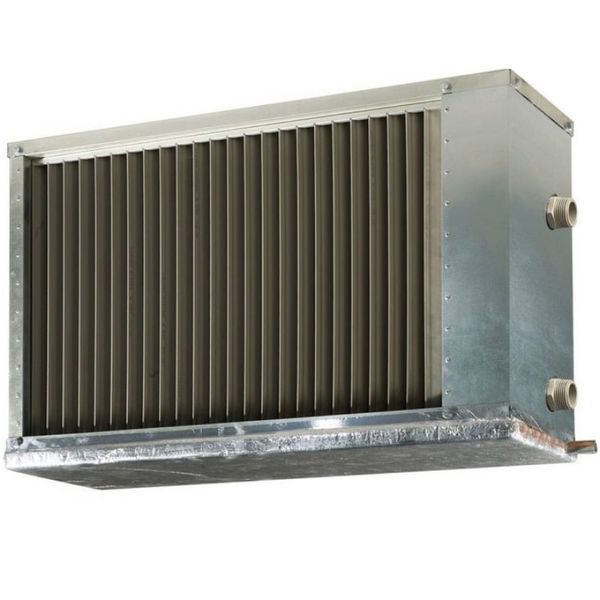

Водяной охладитель ВЕНТС ОКВ 500х300-3 – многофункциональное исполнение комплектующей для взаимной работы с вентиляционными системами или агрегатами приточно-вытяжных установок. Пропускают воздух, задавая необходимые температурные показатели в помещениях различной направленности.
Корпус
Кожух модели производят из листовой стали, устойчивой к коррозийным повреждениям. Коллекторные трубки делаются из прочной меди, корпус теплообменника из алюминия. Вся конструкция водяного охладителя производится в 3х рядном исполнении, при номинально переносимом давлении в 15 Бар.
Для предотвращения накопления конденсата предусмотрен пластинный поддон, который легко вынимается для удаления жидкости.
Характеристика установки
Фиксировать модель только на фланец в строго горизонтальном положении, чтобы проводить обездушивание и предотвратить растекания конденсата.
Главные особенности установки водяного охладителя ВЕНТС ОКВ
- Сохранять направление воздушных потоков;
- Для предотвращения загрязнения необходимо комплектовать модель специальным очистительным фильтром, который устанавливается между охладителем и выходным патрубком воздуховодной системы;
- Чтобы работа проводилась более качественно необходимо соблюдать зазор в 1-1,5 м между охладителем и рабочим вентилятором;
- Лучше работать не с обычной водой, а с незамерзающей жидкостью, для предотвращения обмерзания;
- Обязательна установка каплеуловителя, который будет предотвращать попадание конденсата в механизм водного охладителя;
- Комплектация сифоном для отвода конденсата.
Чтобы скоординировать работу охладителя необходимо предусмотреть дополнительную установку специальной автоматики, для настройки подачи холодного и тёплого воздуха.
